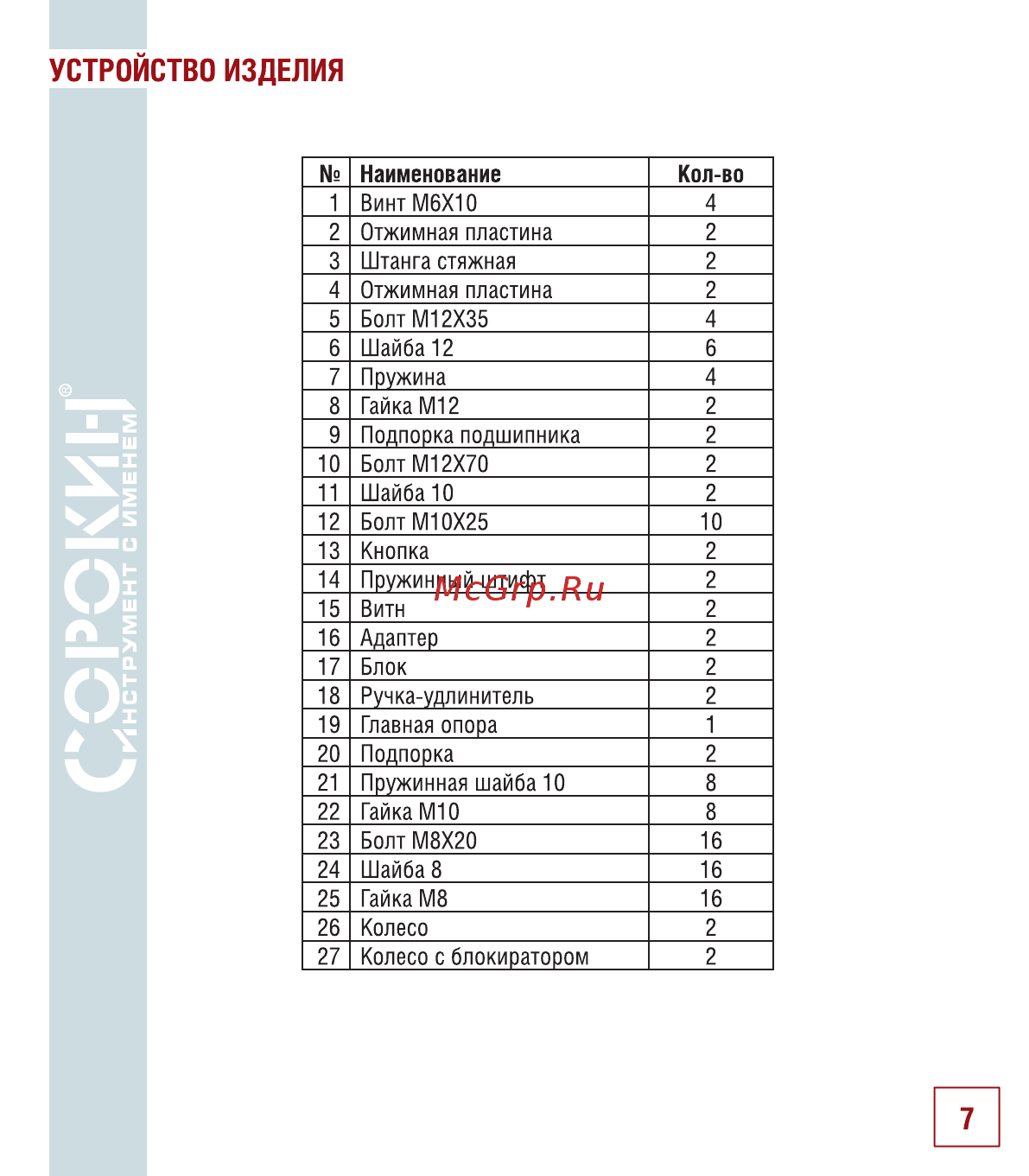

УСТРОЙСТВО ИЗДЕЛИЯ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 Наименование Винт М6Х10 Отжимная пластина Штанга стяжная Отжимная пластина БолтМ12X35 Шайба 12 Пружина Гайка М12 Подпорка подшипника БолтМ12X70 Шайба 10 БолтМ10X25 Кнопка Пружинный штифт Витн Адаптер Блок Ручка удлинитель Главная опора Подпорка Пружинная шайба 10 Гайка М10 Болт М8Х20 Шайба 8 Гайка М8 Колесо Колесо с блокиратором Кол во 4 2 2 2 4 6 4 2 2 2 2 10 2 2 2 2 2 2 1 2 8 8 16 16 16 2 2 7
