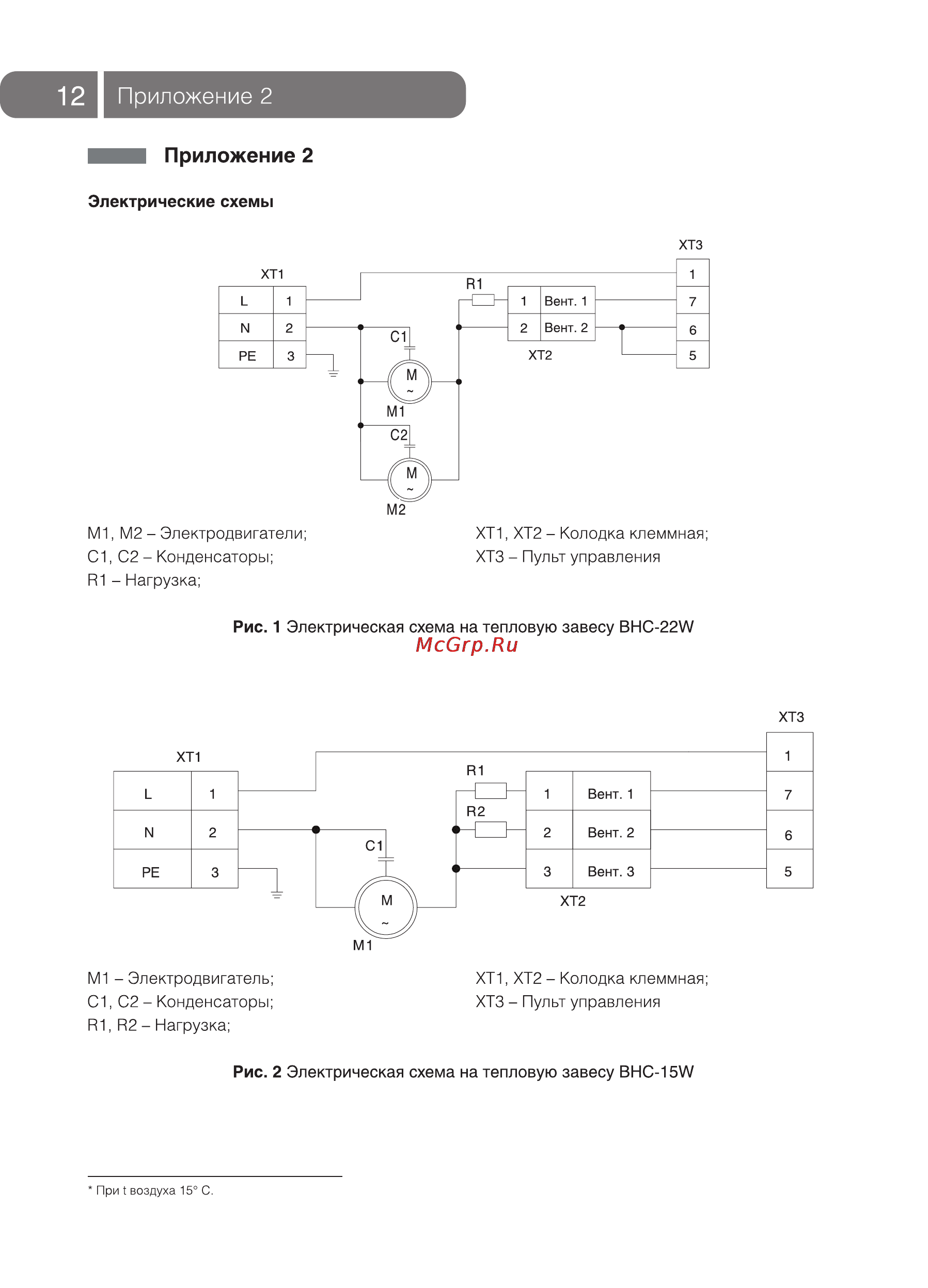

2 I Приложение 2 Приложение 2 Электрические схемы хтз М2 М1 М2 Электродвигатели ХТ1 ХТ2 Колодка клеммная 01 02 Конденсаторы ХТЗ Пульт управления Р1 Нагрузка Рис 1 Электрическая схема на тепловую завесу BHC 22W хтз М1 М1 Электродвигатель ХТ1 ХТ2 Колодка клеммная 01 02 Конденсаторы ХТЗ Пульт управления R1 Л2 Нагрузка Рис 2 Электрическая схема на тепловую завесу BHC 15W При I воздуха 15 С
