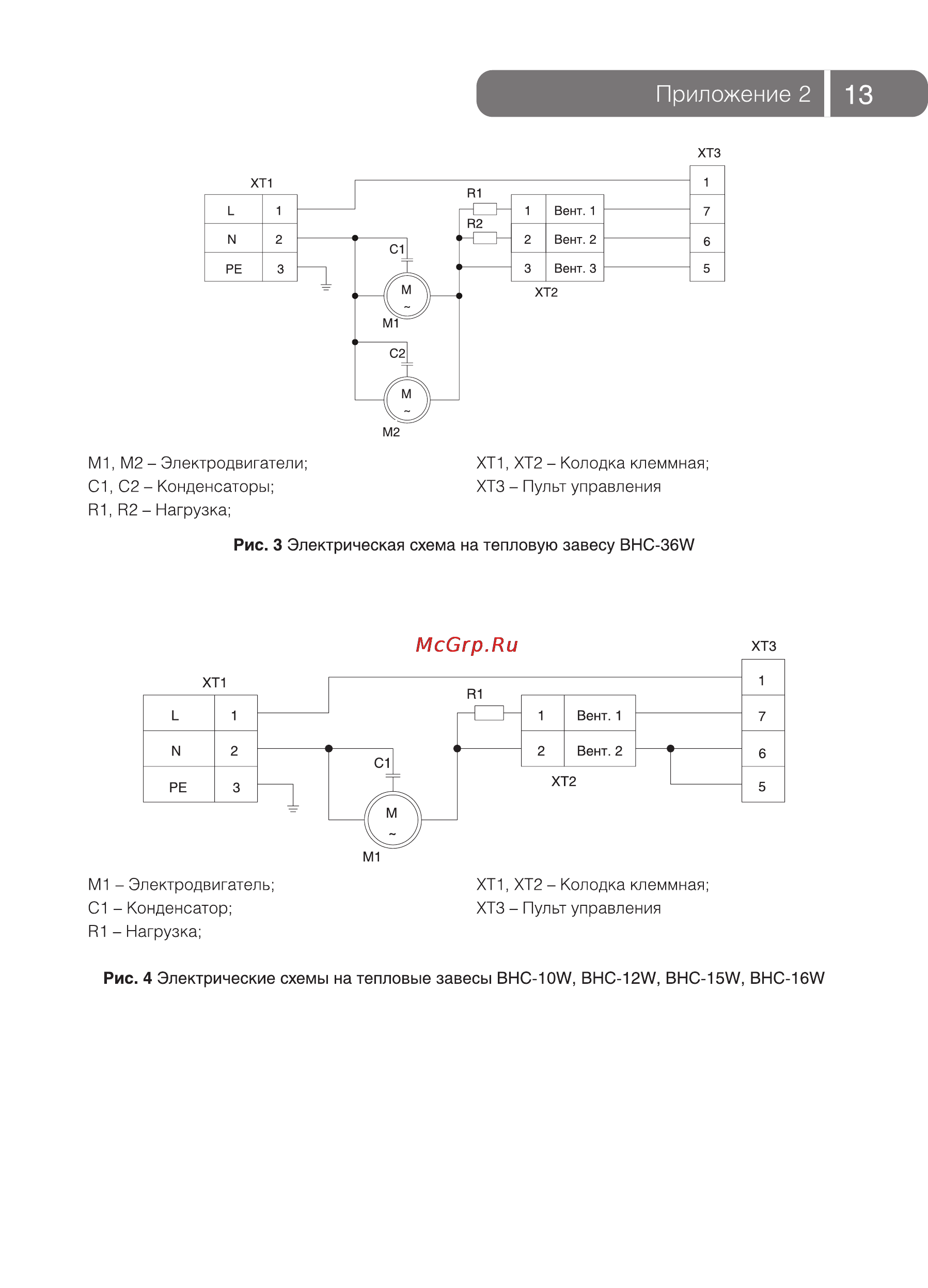

Приложение 2 М1 М2 Электродвигатели ХТ1 ХТ2 Колодка клеммная С1 С2 Конденсаторы ХТЗ Пульт управления Л1 Н2 Нагрузка Рис 3 Электрическая схема на тепловую завесу BHC 36W М1 Электродвигатель ХТ 1 ХТ2 Колодка клеммная С1 Конденсатор ХТЗ Пульт управления R Нагрузка Рис 4 Электрические схемы на тепловые завесы BHC 10W BHC 12W BHC 15W BHC 16W
