6 ПОДГОТОВКА К РАБОТЕ

Перед началом работы проверьте уровень масла в картере двигателя. Уровень масла

определяется по указательному стержню на пробке заливных отверстий картера

двигателя (двигатель должен быть установлен строго горизонтально). При незавернутой

пробке уровень масла должен находиться в насеченной зоне указателя (См. Руководство

по эксплуатации двигателя).

• Заправьте топливный бак двигателя бензином марки АИ-92. Перед заправкой

очистите зону вокруг заливной горловины, после чего снимите крышку. Не

переполняйте бак, оставьте некоторое пространство в топливном баке для

расширения топлива. (См. Руководство по эксплуатации двигателя).

• Проверьте режущий инструмент на отсутствие повреждений и соответствие размерам

(габаритным и посадочным), указанным в Таблице 1. Конструкцией предусмотрена

возможность установки инструмента с посадочным отверстием 25,4 мм.

• Установите режущий инструмент, для чего (см. рис. 2):

o Отвернув барашковые гайки поз.4, снимите крышку кожуха поз.3.

o Для съема прижимной планшайбы поз.7 используйте ключи 38. Отверните гайку

поз.9 (с левой резьбой), удерживая вал шпинделя поз.6 ключом за лыски,

расположенные в средней части вала. Снимите прижимную планшайбу.

o Установите режущий инструмент. Убедитесь, что круг установлен на посадочном

месте без люфта, и направление вращения, указанное на инструменте, совпадает с

направлением вращения шпинделя.

o Установите прижимную планшайбу. В случае несовпадения пальца прижимной

планшайбы и поводкового отверстия круга переверните планшайбу. Затяните

гайку поз. 9.

o Установите крышку кожуха, зафиксируйте ее барашковыми гайками.

1. Рама

2. Кожух инструмента

3. Крышка кожуха

4. Барашковая гайка крепления крышки кожуха

5. Ограждение планшайб

6. Шпиндель

7. Прижимная планшайба

8. Опорная планшайба

9. Гайка с левой резьбой (имеет

кольцевую канавку на торце)

10. Режущий инструмент

11. Гайка с правой резьбой

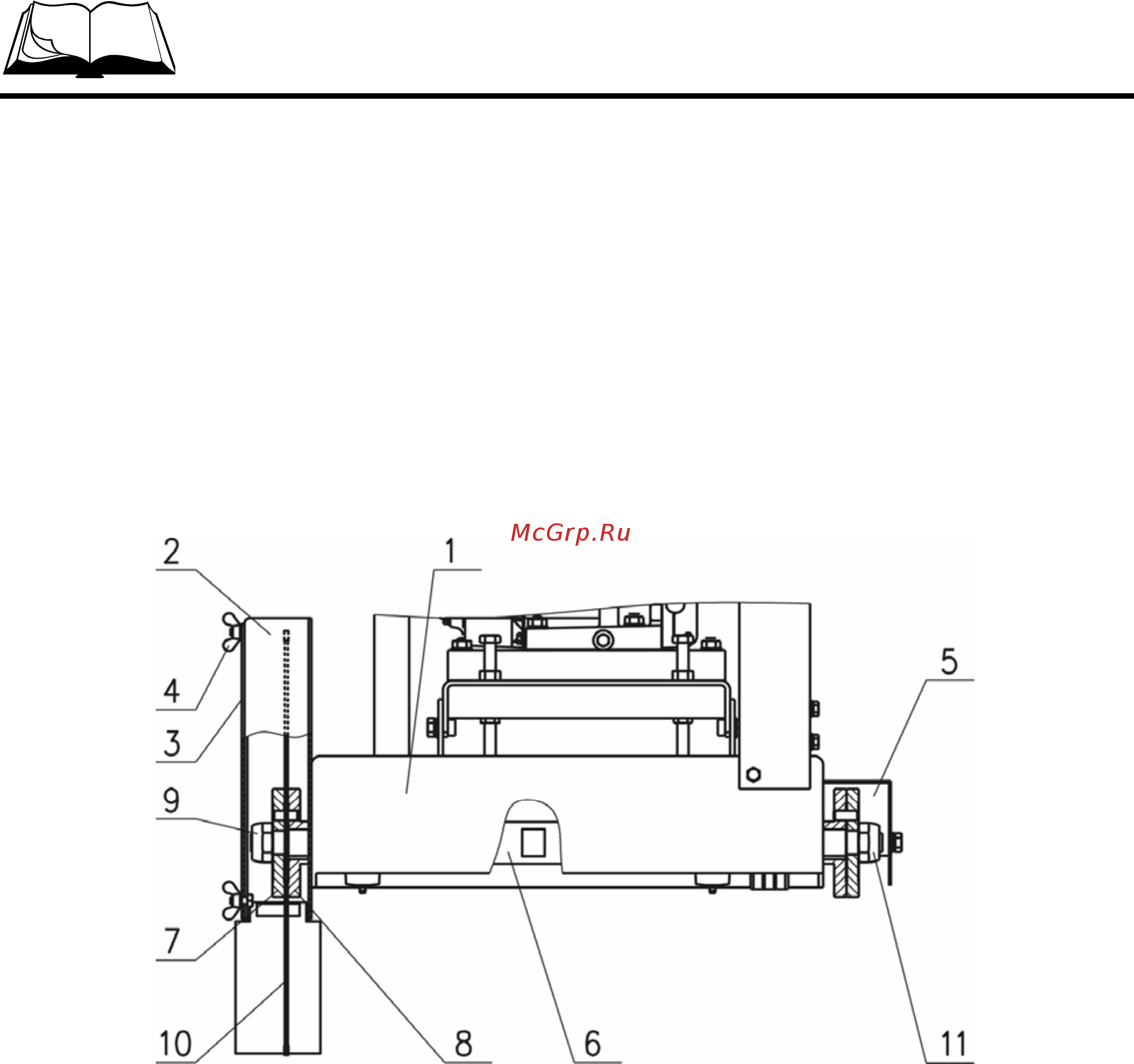

Рис.2 Вид спереди. Установка режущего инструмента
