Era 3528-220-60led-ip67-w-eco-25m б0004950 Инструкция по эксплуатации онлайн [6/12] 208375
![Era 3528-220-60led-ip67-w-eco-25m б0004950 Инструкция по эксплуатации онлайн [6/12] 208375](/views2/1247342/page6/bg6.png)

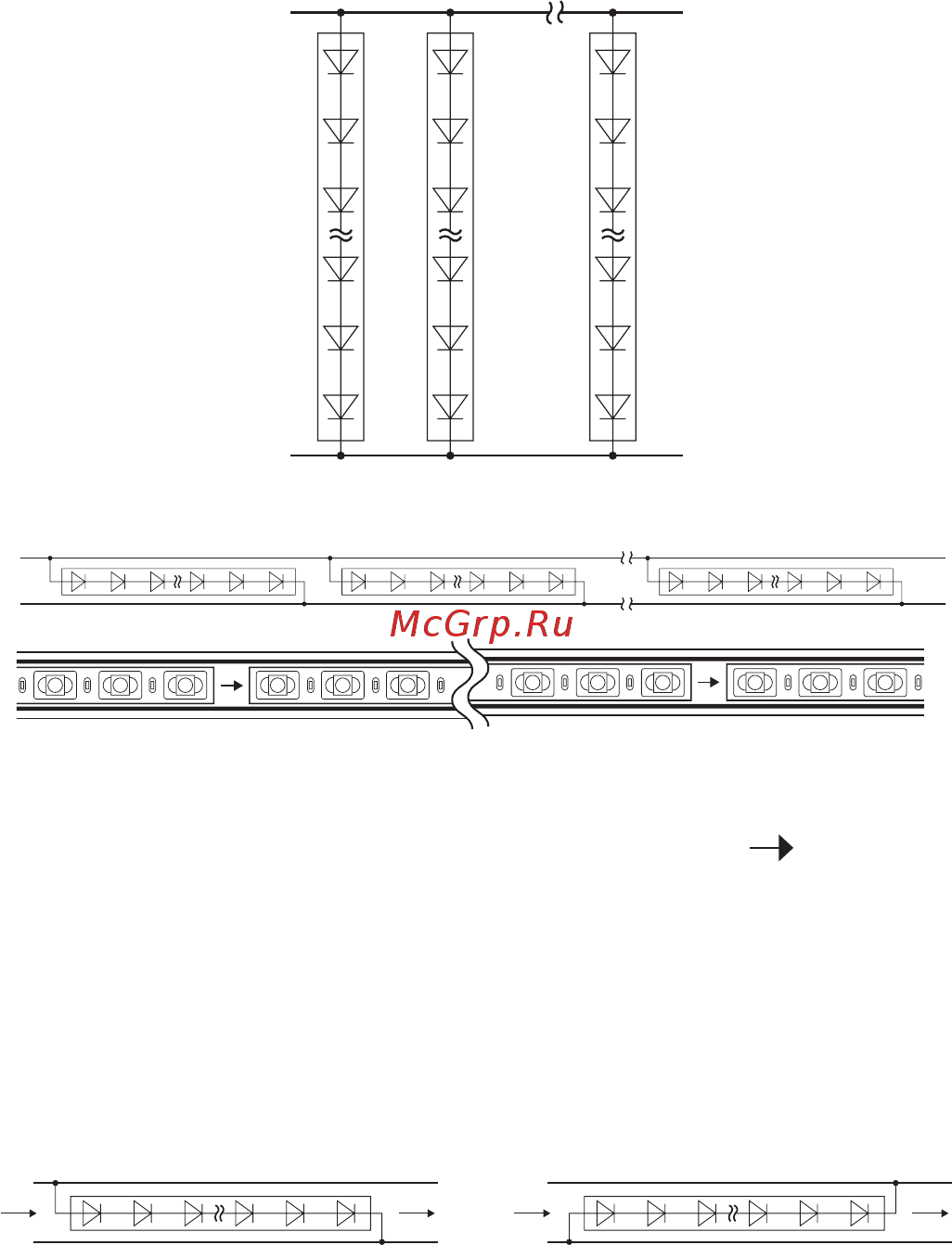

Рис.4. Схема подключения светодиодов в светодиодной ленте.
'+' питания
'-' питания
C1 C2 Cn
'+' питания
'-' питания
C1
C2 Cn
4) По всей длине светодиодной ленты присутствует маркировка в виде стрелки ( ), указывающей
направление от «+» к «-», см. рис.4. Для точного определения полярности контактов светодиодной
ленты 3528-220, Вам необходимо определить к какому из проводов подключен либо «+», либо «-». Если
посмотреть на обратную сторону ленты, то отчетливо видно, что каждая сторона каждого сегмента
ленты припаяна к одному из двух проводов питания.
Если Вы определили, что начало сегмента (“+”) подключено к верхнему проводу, то полярность контак-
тов такая, как изображено на рис. 5(а). Если начало сегмента («+») подключено к нижнему проводу, то
полярность будет, как на рис. 5(б).
'+' питания
а)
'-' питания
'+' питания
б)
'-' питания
Рис.5. Варианты схем подключения светодиодов в сегменте.
