3.3.3. Подключение участка одноцветной светодиодной ленты ЭРА 3528-220 к сети 220В.

Чт дключить отдельный участок светодиодной ленты, не имеющий источника питания, Вам

потребуется источник питания для светодиодных лент ЭРА LS-power cord-3528-220.

При подключении необходимо придерживаться следующего алгоритма:

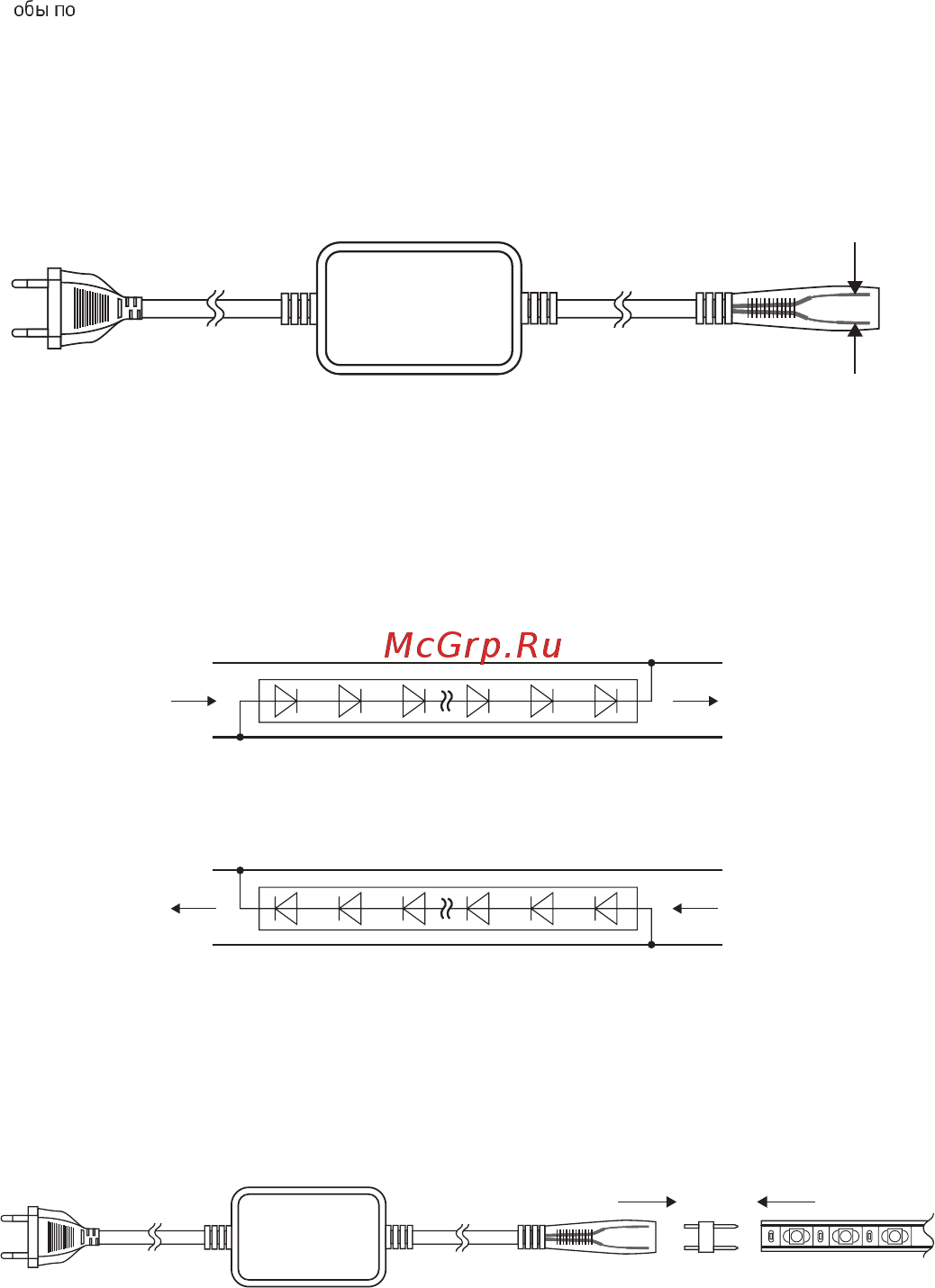

1) Расположите источник питания так, чтобы контакты разъема были в нижней его части. В результате

этого Вы должны получить следующую полярность контактов разъема источника питания: внизу —

плюс питания («+», красный), сверху - минус питания («-», синий), см. рис.6.

Красный ('+')

Синий ('-')

Рис.6. Полярность контактов разъема источника питания.

2) Сориентируйте светодиодную ленту в соответствии с полярностью контактов источника питания,

см. рис.7.

'+' питания

'-' питания

а)

'+' питания

'-' питания

б)

Рис.7. Варианты полярности контактов питания светодиодной ленты.

3) Подключите светодиодную ленту к источнику питания в соответствии с полярностью, см. рис.8.

Рис.8. Подключение источника питания к участку светодиодной ленты.
