'+' питания

'-' питания

'+' питания

'-' питания

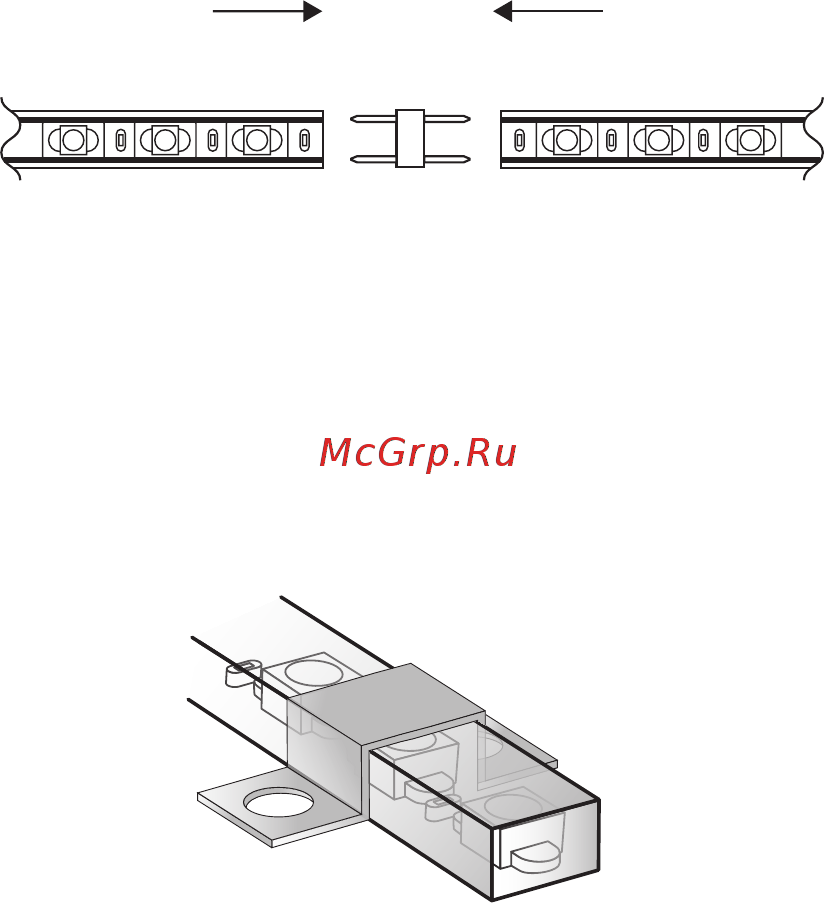

Р и с . 9 . П о дключение участков светодиодной ленты 3528-220.

3) После проверки правильности всех подключений обеспечьте необходимую герметичность в месте

контакта (с помощью герметика).

3.4. Монтаж светодиодной ленты.

Монтаж светодиодной ленты ЭРА 3528-220 на несущую поверхность необходимо производить с помо-

щью специального монтажного зажима LS-clip-3528-220, см. рис.10

Рис. 10. Монтаж светодиодной ленты ЭРА 3528-220.

4) После проверки правильности всех подключений обеспечьте необходимую герметичность в месте

контакта (с помощью герметика).

5) Подключите источник питания к сети 220В.

3.3.4. Наращивание одноцветной светодиодной ленты ЭРА 3528-220.

Одним из преимуществ светодиодных лент ЭРА 3528-220В является возможность наращивания их

длины до 60 или 120 метров, в зависимости от типа ленты, см. таблицу 2.

Для наращивания светодиодной ленты ЭРА необходимо использовать специальный коннектор для

соединения отрезков светодиодной ленты ЭРА LS- connector-3528-220.

При подключении необходимо придерживаться следующего алгоритма:

1) Сориентируйте участки светодиодной ленты так, чтобы полярность соответствующих проводов

питания совпадала.

2) Подключите участки светодиодной ленты в соответствии с полярностью, см. рис. 9. Контакты коннек-

тора LS- connector-3528-220 должны войти по центру соответствующих проводов (жил), идущих по всей

длине ленты.
