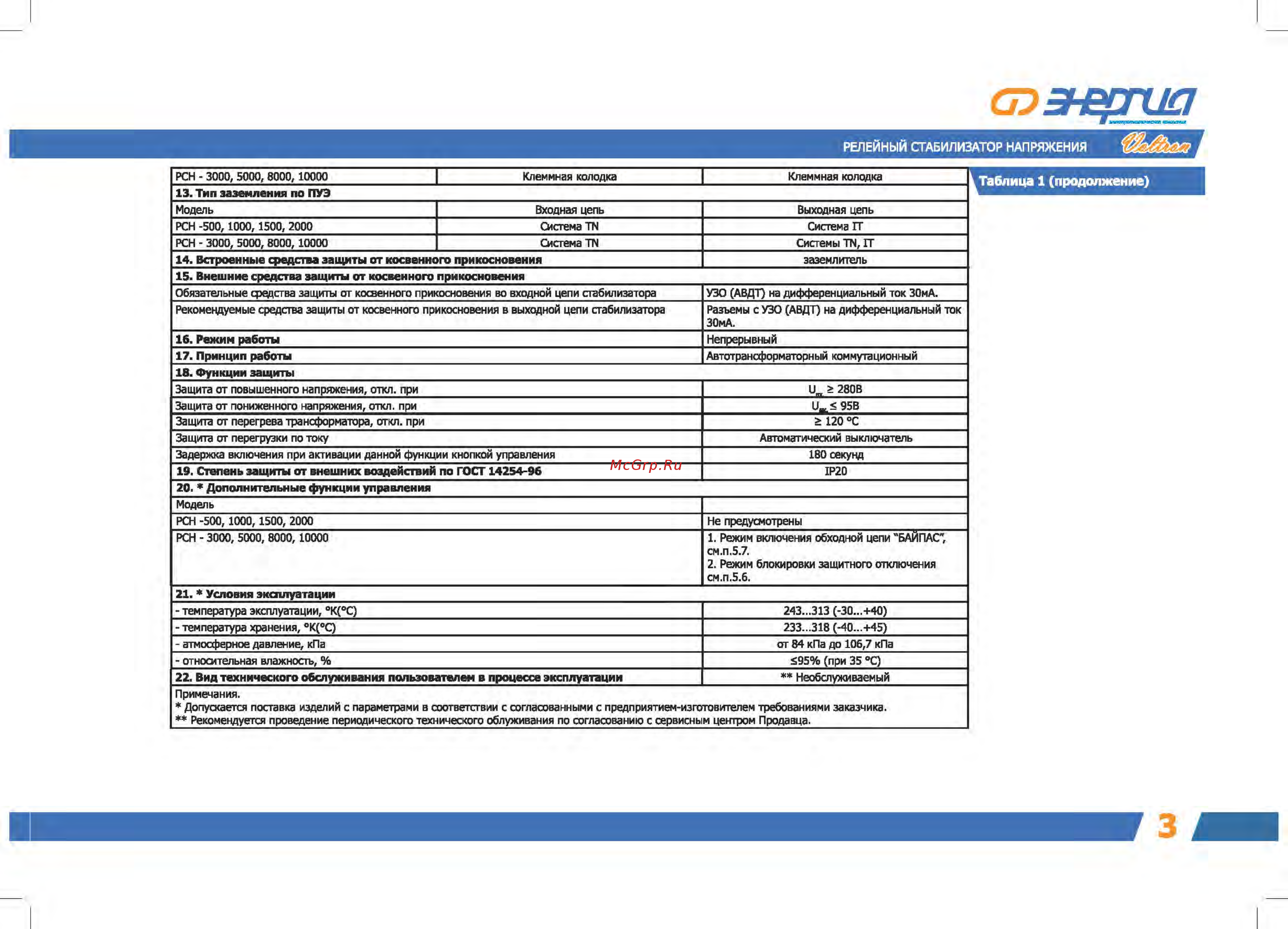

РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ РСН 3000 5000 8000 10000 Клеммная колодка Клеммная колодка Входная цепь Выходная цепь 13 Тип заземления по ПУЭ Модель РСН 500 1000 1500 2000 Система ТИ Система ГТ РСН 3000 5000 8000 10000 Система TN Системы ТН 1Т 14 Встроенные средства защиты от косвенного прикосновения 15 Внешние средства защиты от косвенного прикосновения заземлитель Обязательные средства защиты от косвенного прикосновения во входной цепи стабилизатора УЗО АВДТ на дифференциальный ток ЗОмА Рекомендуемые средства защиты от косвенного прикосновения в выходной цепи стабилизатора Разъемы с УЗО АВДТ на дифференциальный ток ЗОмА 16 Резким работы 17 Принцип работы Непрерывный Автотрансформаторный коммутационный 18 Функции защиты Защита от повышенного напряжения откл при U 280В Защита от пониженного напряжения откл при U 95В Защита от перегрева трансформатора откл при Защита от перегрузки по току 120 C Автоматический выключатель Задержка включения при активации данной функции кнопкой управления 180 секунд 19 Степень защиты от внешних воздействий по ГОСТ 14254 96 IP20 20 Дополнительные функции управления Модель РСН 500 1000 1500 2000 Не предусмотрены РСН 3000 5000 8000 10000 1 Режим включения обходной цепи БАЙПАС см п 5 7 2 Режим блокировки защитного отключения см п 5 6 21 Условия эксплуатации температура эксплуатации К С 243 313 30 40 температура хранения К С 233 318 40 45 атмосферное давление кПа от 84 кПа до 106 7 кПа относительная влажность 22 Вид технического обслуживания пользователем в процессе эксплуатации 95 при 35 С Необслуживаемый Примечания Допускается поставка изделий с параметрами в соответствии с согласованными с предприятием изготовителем требованиями заказчика Рекомендуется проведение периодического технического облуживания по согласованию с сервисным центром Продавца Таблица 1 продолжение
