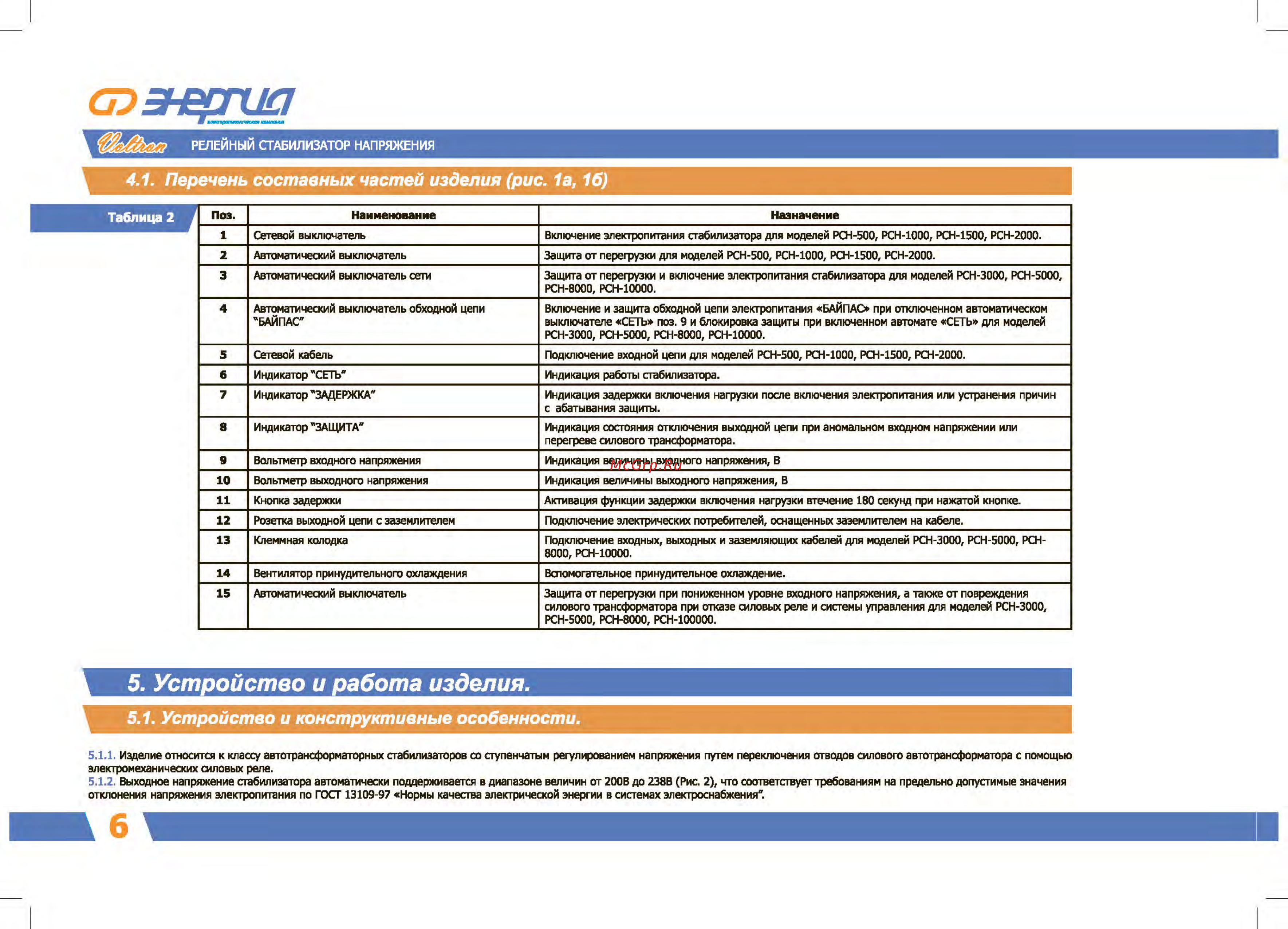

ыютфатл1яичкям хомтмм РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 4 1 Перечень составных частей изделия рис 1а 16 Таблица 2 I Поз Наименование Назначение 1 Сетевой выключатель Включение электропитания стабилизатора для моделей РСН 500 РСН 1000 РСН 1500 РСН 2000 2 Автоматический выключатель Защита от перегрузки для моделей РСН 500 РСН 1000 РСН 1500 РСН 2000 3 Автоматический выключатель сети Защита от перегрузки и включение электропитания стабилизатора для моделей РСН 3000 РСН 5000 РСН 8000 РСН 10000 4 Автоматический выключатель обходной цепи БАЙПАС Включение и защита обходной цепи электропитания БАЙПАС при отключенном автоматическом выключателе СЕТЬ поз 9 и блокировка защиты при включенном автомате СЕТЬ для моделей РСН 3000 РСН 5000 РСН 8000 РСН 10000 5 Сетевой кабель Подключение входной цепи для моделей РСН 500 РСН 1000 РСН 1500 РСН 2000 6 Индикатор СЕТЬ Индикация работы стабилизатора 7 Индикатор ЗАДЕРЖКА Индикация задержки включения нагрузки после включения электропитания или устранения причин с абатывания защиты 8 Индикатор ЗАЩИТА Индикация состояния отключения выходной цепи при аномальном входном напряжении или перегреве силового трансформатора 9 Вольтметр входного напряжения Индикация величины входного напряжения В 10 Вольтметр выходного напряжения Индикация величины выходного напряжения В 11 Кнопка задержки Активация функции задержки включения нагрузки втечение 180 секунд при нажатой кнопке 12 Розетка выходной цепи с заземлителем Подключение электрических потребителей оснащенных заземлителем на кабеле 13 Клеммная колодка Подключение входных выходных и заземляющих кабелей для моделей РСН 3000 РСН 5000 РСН8000 РСН 10000 14 Вентилятор принудительного охлаждения Вспомогательное принудительное охлаждение 15 Автоматический выключатель Защита от перегрузки при пониженном уровне входного напряжения а также от повреждения силового трансформатора при отказе силовых реле и системы управления для моделей РСН 3000 РСН 5000 РСН 8000 РСН 100000 5 Устройство и работа изделия 5 1 Устройство и конструктивные особенности 5 1 1 Изделие относится к классу автотрансформаторных стабилизаторов со ступенчатым регулированием напряжения путем переключения отводов силового автотрансформатора с помощью электромеханических силовых реле 5 1 2 Выходное напряжение стабилизатора автоматически поддерживается в диапазоне величин от 200В до 238В Рис 2 что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109 97 Нормы качества электрической энергии в системах электроснабжения
