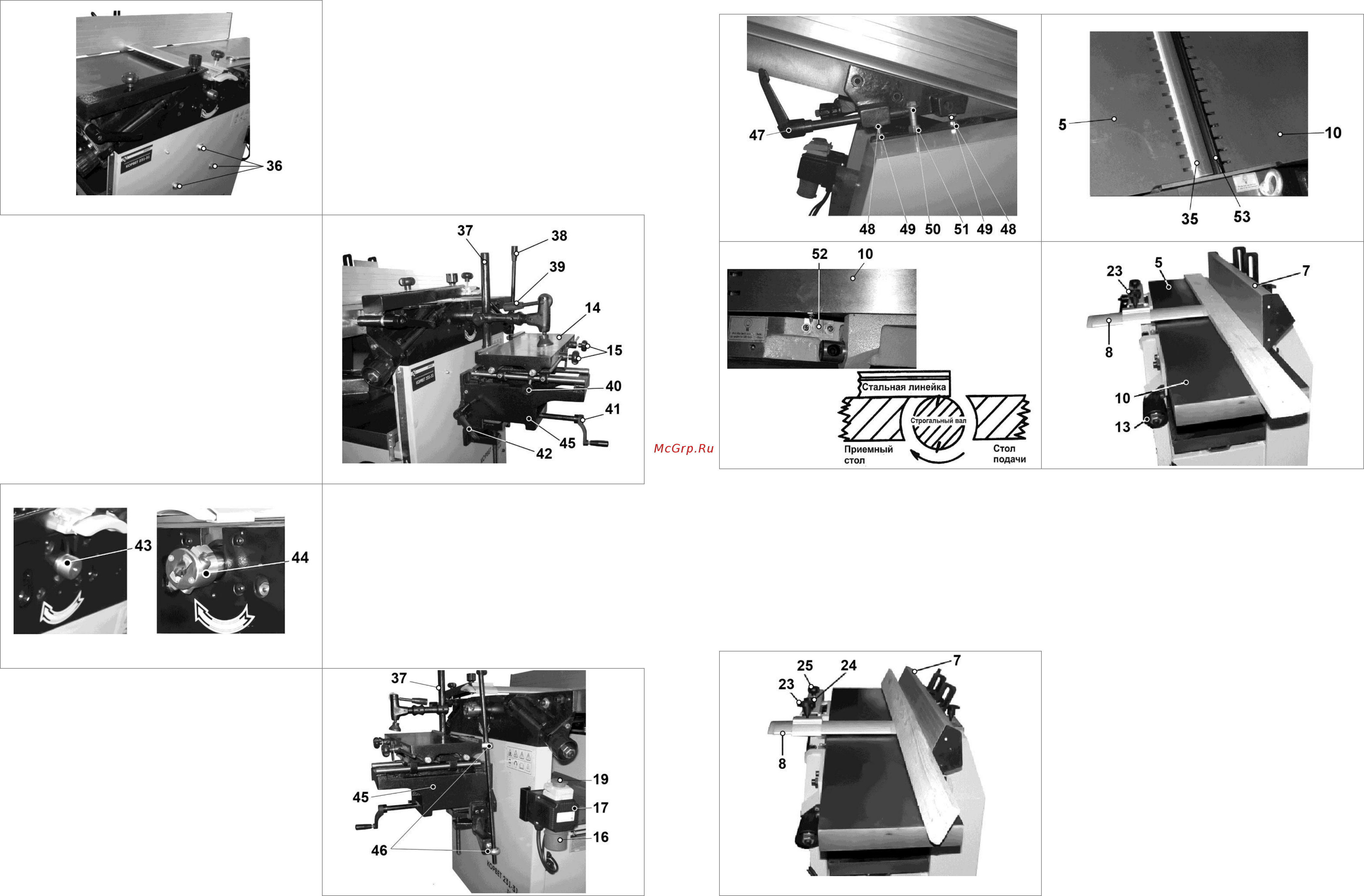

10 11 10 РЕГУЛИРОВКА СТОЛА ПОДАЧИ И ПРИЁМНОГО СТОЛА Рис 14 16 9 3 3 На шпиндель 43 накрутите двухкулачковый па трон 44 В двухкулачковом патроне 44 установите и закрепите калиброванный валик ось или сверло 9 3 4 В проушины 46 установите рукоятку 38 9 3 5 Проверьте параллельность оси вращения свер ла к перемещению рабочего стола 14 для чего за рукоятку 38 переместите стол 14 суппорта в крайние положения и сравните расстояние между столом 14 и сверлом Проверьте установку упорного болта расположенного с внутренней стороны направляющей планки 7 так чтобы в положении 90 направляющая планка 7 упиралась в упорный болт При необходимости произведите регулировку установки упорного болта 9 2 6 Установка на углы отличающиеся от угла 90 в большую сторону производится при использовании образца угломера или специальных шаблонов Рис 11 9 3 6 При необходимости положения суппорта 45 произведите регулировку 9 3 7 По достижении требуемых результатов надёжно закрепите положение суппорта 45 9 3 5 В резьбовое отверстие суппорта 45 вкрутите стойку 37 прижимного устройства струбцины Рис 12 9 3 Установка суппорта для сверлильных и пазо вальных работ Рис 3 10 9 3 1 Для выполнения сверлильных и сверлильно пазовальных работ необходимо устанавливать суппорт 45 При выполнении строгальных работ демонтируйте суппорт 45 для сверлильных и па зовальных работ 9 3 2 Выкрутите три болта 36 установите и закрепи те болтами 36 суппорт 45 для сверлильных и пазо вальных работ 10 1 Поворотом ручки замка 47 ослабьте фиксацию стола подачи 10 10 2 Регулировку глубины строгания производите вращением рукоятки перемещения стола подачи 13 Рис 3 глубину строгания контролируйте по шкале 52 Рис 15 10 3 По окончанию настройки глубины строгания зафиксируйте стол подачи 10 Рис 15 10 4 Регулировка приёмного стола 5 производится аналогичным способом выставляется в одной плоскости с высотой ножей строгального вала 53 Рис 16 10 5 Установите параллельность стола подачи 10 к ножам строгального вала 53 Рис 16 регулировочными болтами 48 По завершению регулировки зафиксируйте контргайками 49 Рис 14 10 6 Установите параллельность приёмного стола 5 Рис 3 аналогично п 10 5 10 7 Усилие фиксации стола подачи 10 отрегулируйте болтом 50 зафиксируйте контргайкой 51 Рис 14 10 8 Усилие фиксации приёмного стола 5 Рис 3 отрегулируйте аналогично п 10 7 11 РЕГУЛИРОВКА ЗАЩИТНОЙ ПЛАНКИ СТРОГАЛЬНОГО ВАЛА Рис 16 18 11 1 Защитная планка строгального вала 8 играет роль крышки закрывающей строгальный вал 35 Она обеспечивает закрытие участка строгального вала 35 не используемого при строгании заготовки данной ширины Рис 16 17 11 2 Ослабьте винт фиксации 23 защитной планки строгального вала 8 так чтобы защитная планка могла свободно перемещаться вдоль строгального вала 35 Установите заготовку на стол подачи 10 переместите защитную планку 8 к заготовке так чтобы остался зазор около 5мм между торцом защитной планки и заготовкой и закрепите винт фиксации 23 защитной планки строгального вала 8 11 3 Ручками 24 и 25 изменения угла кронштейна защитной планки строгального вала произведите регулировки высоты и угла наклона защитной планки 8 Рис 7 18
