12

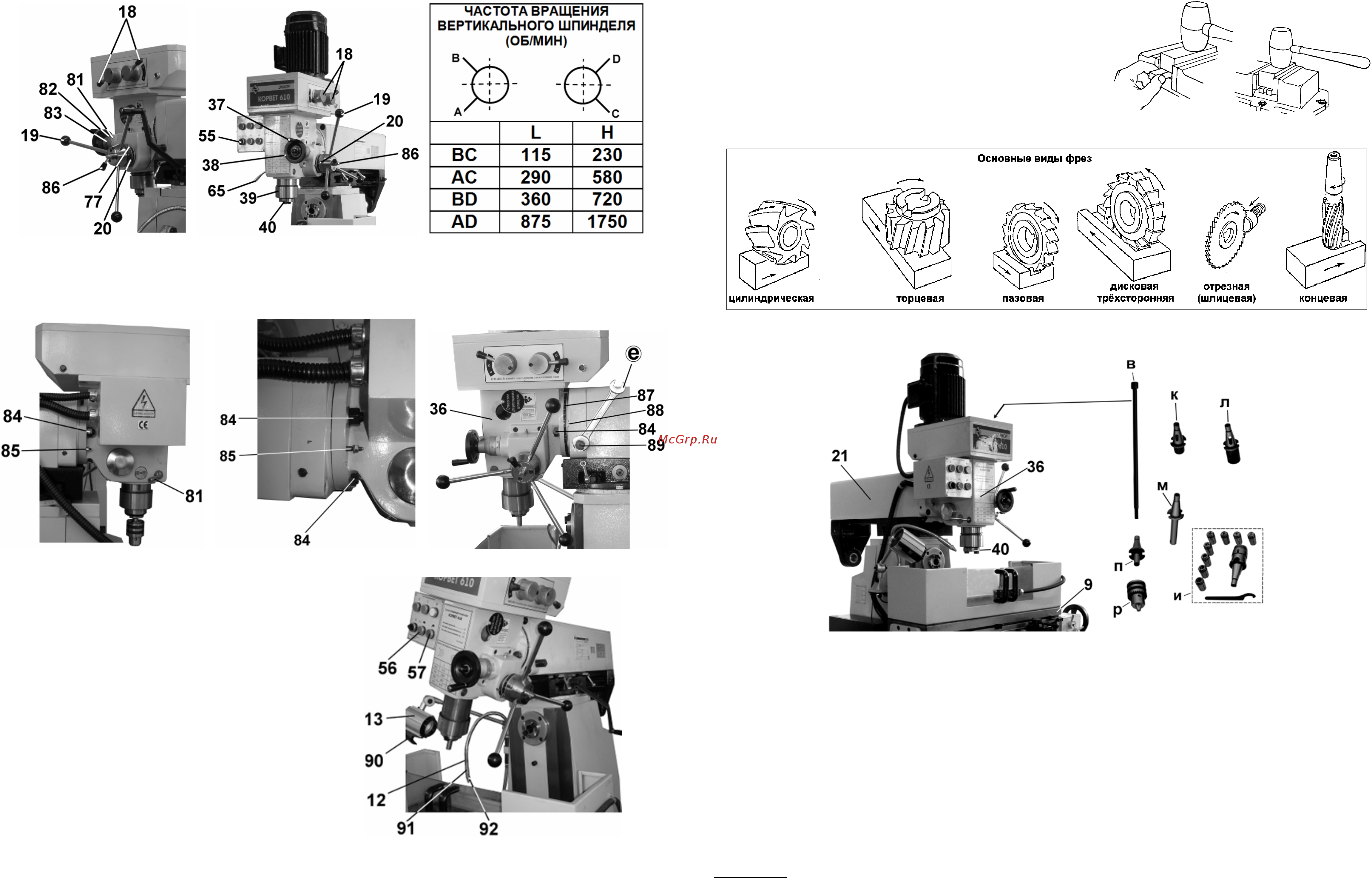

Рис. 22 Рис. 23 Рис. 24
9.6.16. Для наклона шпиндельной бабки (36) влево/вправо на угол до 45º необходимо ослабить (на 1-2 оборота)
фиксацию трёх гаек (84) – слева, справа и снизу шпиндельной бабки (36), и поддев отвёрткой вывести стопорный
штифт (85) из фиксированного вертикального положения, Рис.25-27.
9.6.17. Наклон шпиндельной бабки (36) выполняется поворотом квадратной головки вала (89) используя ключ (е).
Рис. 25 Рис. 26 Рис. 27
9.6.18. Угол наклона контролируется по указателю (88) на
шкале (87), (1 деление = 1град.), после установки
шпиндельную бабку (36) надёжно закрепить тремя гайками
(84) , Рис.25-28.
9.6.19. Плафон (13) для освещения рабочей зоны
смонтирован на шарнирной стойке и усилием оператора
позиционируется в удобное положение, включение и
выключение лампы производится выключателем (90),
расположенным на корпусе плафона (13), Рис.28.
9.6.20. Сопло (91) гибкого шланга подачи СОЖ (12)
необходимо позиционировать таким образом, чтобы он не
касался режущего инструмента и заготовки, а струя СОЖ
чётко попадала в зону резания фрезы (сверла). В
зависимости от применяемого режущего инструмента и
режимов резания, поворотом наконечника (92) сопла (91)
необходимо произвести регулировку подачи СОЖ для
необходимого его охлаждения. Для включения
подачи
СОЖ нажмите зелёную кнопку (57), для выключения
красную кнопку (56), Рис.28.
Рис. 28
9
Установленная на подкладки заготовка должна быть выше губок
тисков примерно на 10—15 мм. Установите заготовку в тиски на
подкладку. Поворотом рукоятки тисков зажмите заготовку и,
обстукивая ударами медного или латунного молотка, удостове-
рьтесь в надежном её закреплении. При неплотном прилегании
заготовки ее следует еще осадить ударами молотка и
дополни-
тельно закрепить. На Рис. 11, показана заготовка, установленная
на одной и на двух параллельных подкладках.
Рис.11
9.4.5. В зависимости от предстоящей фрезерной операции определите вид фрезы (приобретаются отдельно).
Рис.12
9.4.6. В зависимости от предстоящей фрезерной операции подготовьте станок для установки выбранного режущего
инструмента (сверло, фреза).
Рис. 13
9.4.7. На Рис.13 показан фрезерный станок для фрезерной обработки вертикальным шпинделем (40).
Для оборудования станка под выполнение сверлильных работ свёрлами с цилиндрическим хвостовиком необходимо
установить сверлильный патрон. Для чего:
- в сквозное отверстие шпинделя (40) вставьте шпильку вертикального шпинделя (в) «длинный шомпол»;
- в конус шпинделя (40), ориентируясь на замок, установите оправку (п). Вкручивая
шомпол (в) в резьбовой хвостовик,
надёжно закрепите оправку (п);
- на конус оправки (п) надёжно установите патрон (р). Для плотной посадки необходимо увести (спрятать) губки
сверлильного патрона (р) после чего осадить его лёгкими ударами деревянного молотка (киянки).
9.4.8. Для оборудования станка под выполнение сверлильных работ свёрлами с конусным хвостовиком (МТ 2-3)
необходимо
вместо оправки (п) установить соответствующую оправку (к;л) – порядок установки аналогичен
установке оправки (п). В соответствующий конус оправки (к; л), ориентируясь пазами на оправках для клина,
установите конусный хвостовик сверла. Демонтаж сверла производится выдавливание клином (Т, Рис.1) хвостовика
сверла через паз оправки, при этом необходимо придерживать сверло.
9.4.9. Для оборудования станка
под выполнение фрезерных работ необходимо установить фрезерный патрон (и)
аналогичным способом.
9.4.10. Для выполнения расточных работ установите оправку (м).
Примечание:
Станок не комплектуется режущим инструментом. Расточная оправка резцами не комплектуется.
9.4.11. Для демонтажа оправок или фрезерного патрона необходимо выкрутить шомпол (в) на 2-3 оборота, после чего
лёгкими ударами деревянного молотка (киянки) по головке шомпола (в) вывести из плотной посадки оправку в конусе
шпинделя (40). Придерживая оправку (патрон), выкрутите до конца шомпол (в).
