14
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: перед выполнением обслуживания станка для собственной безопасности необходимо
выключить станок и отключить вилку шнура станка от электрической розетки.
10.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливания пыли, стружки и посторонних
предметов на станке и внутри корпуса. Освобождайте все трущиеся узлы и детали от пыли,
стружки и посторонних
предметов. Периодически очищайте станок сжатым воздухом.
10.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае износа, повреждения
следует заменять немедленно.
10.3. Станок необходимо проверять перед работой. Все неисправности должны быть устранены и регулировки
выполнены. Повреждения поверхности салазок станка следует устранить при помощи шабера. Постоянно проверьте
плавность работы
всех узлов и механизмов.
10.4. Перед началом работы слегка покройте густой смазкой винты хода по всей длине. Каждые 30-40 часов работы
через пресс-маслёнку (99) добавьте консистентной смазки в редуктор перемещения пиноли.
10.5. Перед началом работы и после окончания капните 5-10 капель масла на направляющие подачи стола и хобота,
пиноль перемещения шпинделя и в
маслёнки всех узлов и механизмов, снабжённых маслёнками и ещё 1-2 раза в
течение рабочего дня, если станок непрерывно эксплуатируется.
10.6. После окончания работы удалите стружку со станка и тщательно очистите все поверхности. Если использовалась
охлаждающая жидкость, убедитесь, что она полностью удалена с поверхностей станка. Рабочие поверхности должны
быть чистыми, слегка смазанными маслом.
10.7. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых деталей, узлов и
механизмов станка после каждых 50 часов наработки.
10.8. Постоянно следите за уровнем масла через смотровое окно (50) в системе автоподачи (49). При необходимости
через заливное отверстие (48) долейте индустриальное масло вязкостью 30 - 46 мм
2
/с. Первую полную замену масла
выполните через 3 месяца и последующие - не реже одного раза в полгода.
10.9. Постоянно следите за уровнем масла через смотровое окно (101) в коробке скоростей (15). При необходимости
через заливное отверстие (100) долейте индустриальное масло вязкостью 30 - 46 мм
2
/с. Первую полную замену масла
выполните через 3 месяца и последующие - не реже одного раза в полгода.

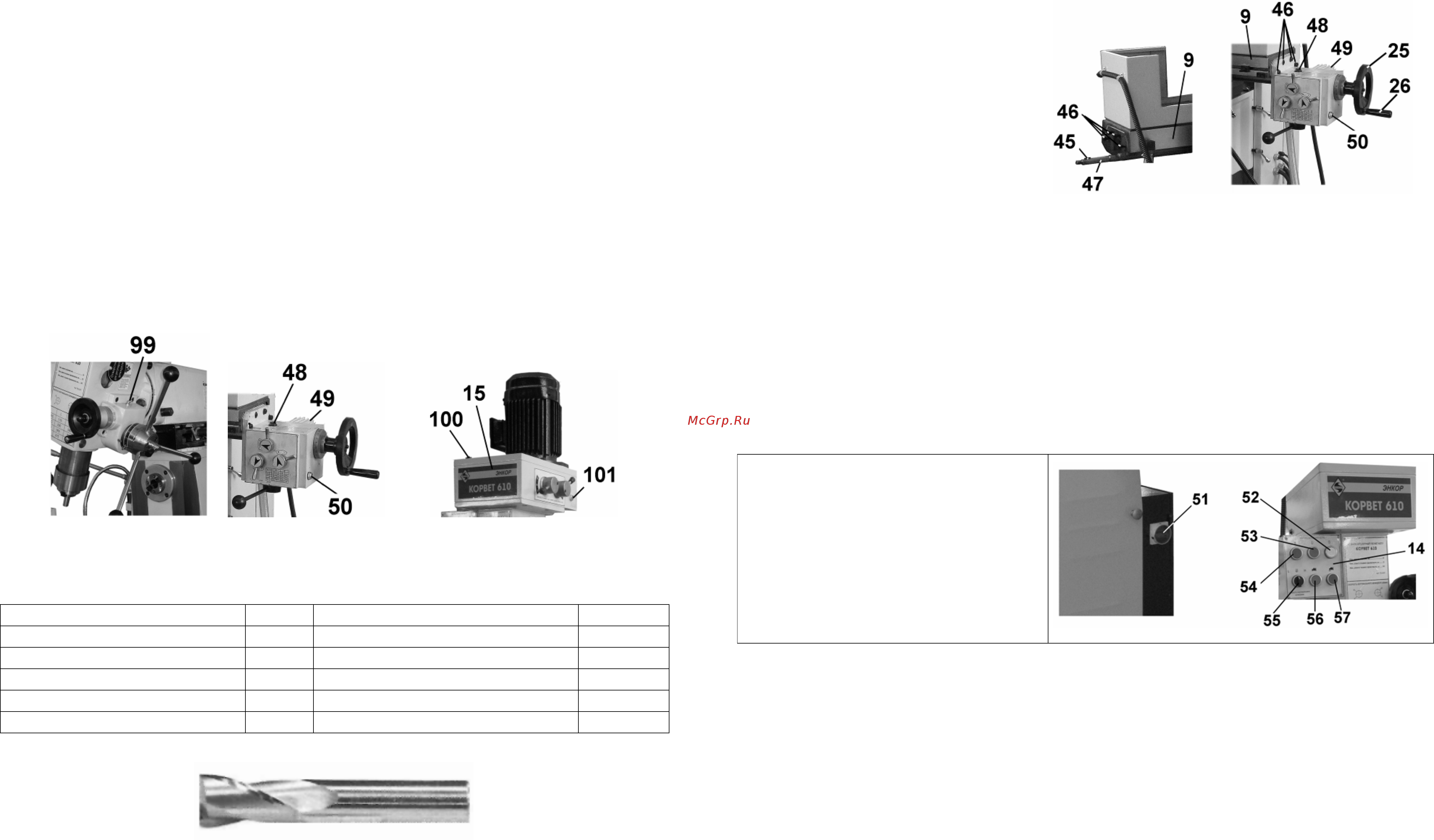

Рис.32 Рис. 33 Рис. 34
ПРЕДУПРЕЖДЕНИЕ: При очистке станка не используйте агрессивные вещества.
Рекомендуемые приспособления и инструмент.
ООО «ЭНКОР - Инструмент - Воронеж» предлагает приспособления и инструмент для фрезерных станков:
Наименование Артикул Наименование Артикул
Набор концевых фрез Ø4 -16 23450 2-х перьевая концевая фреза Ø12 23455
2-х перьевая концевая фреза Ø4 23451 2-х перьевая концевая фреза Ø14 23456
2-х перьевая концевая фреза Ø6 23452 2-х перьевая концевая фреза Ø16 23457
2-х перьевая концевая фреза Ø8 23453
2-х перьевая концевая фреза Ø10 23454
23450; 23451 – 23457
7
8. СБОРКА СТАНКА, Рис.1; 5÷7
8.1. Сборка
8.1.1. Фрезерный станок поставляется частично разобранным. Некоторые узлы достаточно тяжёлые, поэтому сборку
станка выполняйте с помощником.
8.1.2. На металлической рамке (поддоне) уложено
и закреплено устройство автоподачи (49). При
раскреплении устройства будьте внимательны с
электрической подводкой.
8.1.3. На торце рабочего стола (9) выкрутите
четыре болта (46).
Проверьте наличие и
правильность установки шпонки (45) на конце
ходового винта (47).
8.1.4. Надёжно удерживая устройство
автоматической подачи (49), установите его на
ходовой винт (47). При установке автоматического
устройства автоподачи (49) обратите внимание на
положение шпонки (45).
Рис. 7
8.1.5. Отверстия крепления устройства автоматической подачи (49) совместите с резьбовыми отверстиями на торце
рабочего стола (9). Болтами (46) надёжно закрепите устройства автоматической подачи (49).
8.1.6. На оси устройства автоматической подачи (49) установите и закрепите маховик (25). На маховике (25)
закрепите ручку (26).
8.1.7. Установите и закрепите ручки (4; 37) на маховиках: поперечного перемещения стола (5), перемещения пиноли
вертикального шпинделя (38) и на рукоятке
ручного перемещения консоли (3).
ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ
ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ
9. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
К работе со станком и его обслуживанию допускаются подготовленные и имеющие опыт работы и обслуживания
сверлильных и фрезерных металлообрабатывающих станков операторы. Перед началом выполнения работ со
станком изучите и чётко соблюдайте технологию выполнения предполагаемых операций, применения режущего
инструмента и скоростной режим обработки для установленного материала заготовки, для чего используйте
соответствующую справочную и учебною литературу. Чётко знайте назначение каждого органа управления станка.
9.1. Включение станка, главный щиток выключателей, Рис.5; 6; 8; 9
9.1.1. Для включения станка необходимо на
шнуре питания станка (32)
смонтировать
соответствующую электрическую вилку, п.6.1.1.
Перед тем как подключить электрическую вилку
станка к питающей розетке проверьте и при
необходимости переведите переключатель (51) в
положение ВЫКЛ (O). Закройте защитные экраны
(60), для чего сомкните ручки (11) до
срабатывания концевого выключателя (41).
Внимание: Станок оборудован концевым
выключателем. При открытых шторках
защитного экрана (60) блокируется включение
вращения шпинделя
(40). Рис. 8
9.1.2. Проверьте и при необходимости переведите в среднее положение рычаг кулачка концевого выключателя
автоподачи (43) рабочего стола (9).
9.1.3. Для включения вращения вертикального шпинделя (40) необходимо переключатель (51) перевести в положение
ВКЛ (I), после чего нажать на зелёную кнопку (54). Для выключения вращения шпинделя необходимо нажать на
красную кнопку (53). Для включения реверсивного вращения вертикального шпинделя (40) необходимо нажать
на
белую кнопку (52). Символы направления вращения вертикального шпинделя (40) обозначены на лицевой панели
главного щитка выключателей (14).
9.1.4. Выбор режима частоты вращения шпинделя (40) «высокая (H) – низкая (L)» производится переключателем (55).
Внимание: Включение реверсивного вращения шпинделя и переключение режимов «высокая (H) – низкая (L)»
производите только после полной остановки вращения шпинделя (40).
Категорически запрещается во время вращения шпинделя нажимать кнопки
для изменения направления его
вращения и переключать режимы «высокая (H) – низкая (L)».
9.1.5. Для включения подачи охлаждающей жидкости (СОЖ) необходимо нажать на зелёную кнопку (57), для
прекращения подачи СОЖ необходимо нажать на красную кнопку (56).
9.1.6. Для аварийного выключения станка нажмите красную кнопку (59).
