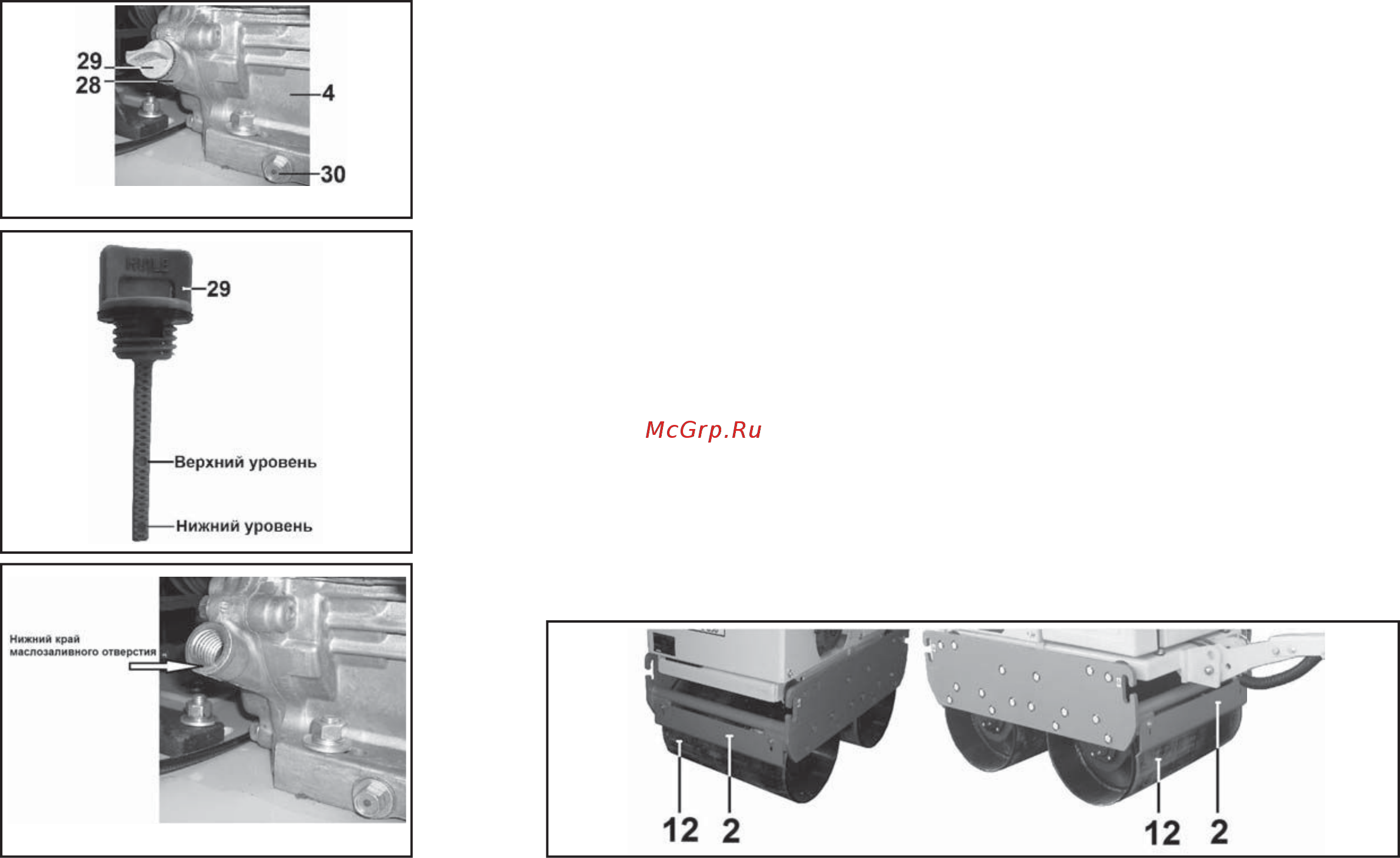

те крышку со щупом и проверьте уровень масла Рис 15 8 1 5 Если уровень масла оказывается вблизи или ниже минимальной отметки на щупе 29 долейте рекомендуемое масло п 8 1 Рис 11 до уровня верхней отметки на щупе 29 нижний край мас лоналивного отверстия Рис 16 Не на ливайте масло выше уровня 8 1 6 Не следует добавлять чрезмерное количество масла 8 1 7 Надежно закручивайте крышку 29 со щупом всякий раз когда проверяете уровень масла Примечание Запрещается проверять уровень масла на работающем двига теле Смешивать масло с бензином катего рически запрещено 8 1 8 Установите на место крышку со щу пом 29 Рис 14 и плотно ее закрутите 8 1 9 Установите капот 6 на место за фиксируйте его четырьмя барашковыми винтами 27 Рис 12 13 8 2 Замена масла в картере двигателя 8 2 1 Для слива масла из двигателя 4 выверните крышку со щупом 29 из гор ловины 28 маслоналивного отверстия и пробку 30 слейте масло Рис 14 8 2 2 Вновь установите пробку 30 и тща тельно ее затяните 8 2 3 Наполните картер двигателя 4 ре комендуемым видом масла и проверьте уровень масла Рис 16 8 2 4 Установите обратно в маслоналив ную горловину 28 крышку со щупом 29 Рис 14 8 3 Заправка топливом Рис 17 Используйте чистый неэтилирован ный бензин с октановым числом не ниже 90 Примечание Рекомендуется использо вать неэтилированный бензин марки АИ 92 8 3 1 Остановите двигатель дайте ему остыть как минимум 3 минуты Производить заправку топливом при работающем двигателе категорически запрещается 8 3 2 Очистите область вокруг крышки 31 топливного бака 8 от грязи и мусо ра Снимите крышку 31 8 3 3 Залейте бензин в топливный бак 8 Принимая в расчет увеличение объема топлива заливайте топливо в топливный бак 8 на 1 5 2 см ниже нижнего края заливной горловины 8 3 4 Удалите пролитое топливо с по верхности топливного бака 8 двигателя и корпуса катка при помощи чистой вето ши 8 3 5 Плотно закройте крышку 31 горло вины топливного бака 8 Примечание Не используйте не реко мендованные марки бензина например бензины с октановым числом менее 90 важно в холодную погоду В это время об ращайте внимание на посторонние шумы возможную утечку топлива или масла из системы 12 3 Установите рычаг управления обо ротами 41 в положение МАКСИМАЛЬ НЫЕ ОБОРОТЫ ДВИГАТЕЛЯ Рис 36 при полностью открытой дроссельной за слонке 12 4 Перемещение рычага скорости 36 немного вперед вызывает движение впе ред на малой скорости Продвижение рычага далее вперед повышает скорость движения В зависимости от того как вы перемещает рычаг скорости вы можете плавно регулировать скорость от 0 до 2 4 км час 69 см с как вперед так и назад Перемещение рычага скорости назад за ставляет каток двигаться назад Рис 34 ВНИМАНИЕ Во время работы не уменьшайте ско рость двигателя При перемещении рычага скорости 36 назад сначала установите его в нейтральное положение Рис 35 Не перемещайте рычаг одним движени ем ПРЕДУПРЕЖДЕНИЕ После тестиро вания машины отключите двигатель и внимательно проверьте на утечку масла и другие неисправности Не при ступайте к работе до устранения неис правностей 12 5 Для уплотнения участка используйте каток вместе с вибрацией которая позво ляет вам более эффективно трамбовать асфальтировать поверхность Вибра цию можно отрегулировать при помощи плавного перемещения рычага управле ния оборотами 41 Рис 36 ВНИМАНИЕ Если виброкаток работает на жесткой поверхности например бетон не включайте вибрацию Чрезмерная ви брация может повредить корпус катка 12 6 Не включайте вибрацию если Машина не двигается Поверхность полностью утрамбована На дорожном покрытии после асфальти рования Если машина повреждена 12 7 После окончания работ отключите вибрацию установив рычаг включения вибрации 37 в положение ВЫКЛ Рис 23 перекройте подачу воды на вальцы Рис 39 остановите двигатель п 8 5 11 установите рычаг выбора направления движения 36 в нейтральное положение Рис 35 поверните ключ зажигания в положение СТОП ПРЕДУПРЕЖДЕНИЕ Если ключ зажига ния не установлен в положение СТОП ак кумулятор разряжается и вы не сможете завести машину в следующий раз переведите выключатель двигателя 44 в положение OFF Выключено Рис 33 после остановки двигателя закройте ры чаг подачи топлива 38 12 8 Перед тем как оставить машину вытащите ключ зажигания 46 Рис 30 и положите в надежное место ОПАСНОСТЬ Оператор может быть зажат между сто порным устройством 47 мертвой точ кой и препятствием Не оставляйте рычаг скорости 36 в позиции НАЗАД так это
