Энкор квд 650 57251 [12/12] Работа

Содержание

• Артикул 57251 4
• Безопасности 4
• В связи с постоянным совершенство ванием технических характеристик 4
• Внимание после продажи катка пре тензии по некомплектности не прини маются 4
• Комплектность рис 1 3 4
• Моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости ин формация об этом будет прилагаться к руководству отдельным листом 4
• Наименование параметра значение параметра 4
• Общие указания 4
• Общие указания по технике безо пасности внимание прочтите надписи с преду 4
• Распаковка 4
• Технические данные 4
• Указания по технике 4
• Энкор квд 650 4
• 02 00001 5
• Бенно для парковки катка на склоне 5
• Меры предосторожности при раз грузке 5
• Не работайте агрес сивно 5
• Предупреждения во время рабо ты 5
• Преждающими указаниями на наклей ках расположенных на катке 5
• Примечание техническое обслуживание катка про ведение регламентных работ регули ровок указанных в руководстве по эксплуатации диагностика не отно сятся к гарантийным обязательствам и оплачиваются согласно действую щим расценкам сервисного центра 5
• Работайте стоя по центру рукоятки 5
• Свидетельство о приемке и продаже 5
• Энкор квд 650 5
• В гарантийном ремонте может быть отказано 6
• В гарантийный ремонт принимается 6
• Гарантийные обязательства 6
• Дополнительные указания по тех нике безопасности 6
• И заполненного гарантийного талона установленного образца на представ ленную для ремонта катка с штампом торговой организации и подписью по купателя каток в ремонт должен сдаваться чи стым в комплекте с принадлежностя ми 1 настоящие гарантийные обязатель ства не распространяются на следую щие случаи 6
• Инструкцией по охра не труда при погрузочно разгрузочных работах и правилах тб при перевозке различных грузов 6
• Каток при обязательном наличии пра вильно и полностью оформленного 6
• Мак симум 15 6
• Меры предосторожности при 6
• Меры предосторожности при об служивании 6
• Меры предосторожности при подъ еме 6
• Меры предосторожности при ра боте со сложенной рукояткой управле ния 6
• Настоящие гарантийные обязатель ства не распространяются на следую щие комплектующие и составные де тали катка 6
• Транспортировке 6
• Управления 6
• Утилизация 6
• Для перемещения необходима техника для перевозки и погрузки катка при погрузке и разгрузке для строповки используйте строповочное кольцо рас положенное около бака для воды при возникновении пожара применяйте порошковый огнетушитель 7
• Запреты при эксплуатации катка запрещается 7
• Ложение убедитесь в том что вы знаете как безопасно выключить каток до того как вы его включите всегда останавливайте двигатель перед началом транспортировки катка на другое место работы или проведения техобслу живания во время работы двигатель накаляет ся не прикасайтесь к нему дайте ему остыть всегда проверяйте состояние предохра нительных щитков а также их крепеж если какие либо из них повреждены или отсутствуют не пользуйтесь катком до тех пор пока предохранительный щиток не будет заменен или починен не работайте с катком в утомленном или болезненном состоянии принимаете ле карства или находитесь в состоянии алко гольного или наркотического опьянения включайте каток только перед началом работы не оставляйте без присмотра работаю щий каток отключайте каток при перемещении с одного рабочего места на другое во вре мя перерыва по окончании работы при заклинивании движущихся деталей при перегрузке двигателя 7
• Неисправность причина способ устранения 7
• Оставлять работающий каток без над зора снимать какие либо предохранительные щитки они сделаны для вашей защиты использовать каток на открытых пло щадках во время снегопада или дождя использовать каток при появлении дыма или запаха характерного для горящей изоляции использовать каток при появлении повы шенного шума стука или вибрации использовать каток при поломке или по явления трещин в корпусных деталях использовать каток при повреждении ру коятки и деталей управления 7
• Рама катка 2 скребок 3 основание подрамник 7
• Устройство катка рис 4 7
• Внимание перед проведением работ по подготовке к эксплуатации регу лировке и техническому обслужива нию катка необходимо принять меры предотвращающие случайный пуск 8
• Время 8
• Двигатель 5 рукоятка стартера 6 капот 7 корпус воздушного фильтра 8 бак топливный 9 бак масляный 10 бак для воды 11 рукоятка управления 12 валец 8
• Двигателя для защиты рук от повреж дений об острые кромки используйте перчатки 7 сборка рукоятки управления 8
• Жинные 15 шайбы 16 болты 17 рис 5 7 совместите отверстия 18 крон штейна 13 с отверстиями 20 кронштей на рукоятки управления 19 рис 6 7 установите в совмещенные отвер стия детали крепления 14 17 демонти 8
• На кронштейне 13 расположен ного сзади бака для воды 10 снимите детали крепления гайки 14 шайбы пру 8
• Объект проверки проверяемый пункт тип смазки 8
• Проведения 8
• Проверки 8
• Рис 9 8
• Сборка катка 8
• Сож 8
• Таблица 2 8
• Sae 10w 30 9
• Внимание проверьте болты гайки винты на всей машине на надежность крепления внимание каток поставляется в тор говую сеть без масла в картере двига теля перед первым пуском двигателя необходимо залить моторное масло в картер двигателя 8 проверка уровня масла в двигате ле рис 14 16 9
• Внимание работа двигателя при недо статочном количестве масла в картере может привести к выходу из строя дви гателя внимание осуществляйте проверку 9
• Возможные неисправности и ме тоды устранения внимание 9
• Вперед 9
• Двигатель 9
• Двигателя только когда он выключен и находится на горизонтальной по верхности 9
• Долгосрочное хранение 9
• Корпус катка 9
• Критерии предельного состояния 9
• Критерии предельного состояния и утилизация 9
• Обслуживание и хранение 9
• Перемещение катка 9
• Периодические проверки 9
• Подготовка к работе 9
• После остановки двигателя 9
• Предупреждение неправильное об ращение с катком опасно 9
• Примечание 9
• Стоп 9
• Техническое обслуживание 9
• Установка рукоятки управления 9
• Вания машины отключите двигатель и внимательно проверьте на утечку масла и другие неисправности не при ступайте к работе до устранения неис правностей 10
• Включайте вибрацию чрезмерная ви брация может повредить корпус катка 10
• Внимание во время работы не уменьшайте ско рость двигателя при перемещении рычага скорости 36 назад сначала установите его в нейтральное положение рис 35 не перемещайте рычаг одним движени ем предупреждение после тестиро 10
• Внимание если виброкаток работает на жесткой поверхности например бетон не 10
• Замена масла в картере двигателя 10
• Заправка топливом рис 17 используйте чистый неэтилирован 10
• Максималь ные обороты двигателя 10
• Назад 10
• Ный бензин с октановым числом не ниже 90 примечание рекомендуется использо вать неэтилированный бензин марки аи 92 10
• Опасность 10
• Примечание 10
• Примечание запрещается проверять 10
• Производить заправку топливом при работающем двигателе категорически запрещается 10
• Стоп предупреждение 10
• Уровень масла на работающем двига теле смешивать масло с бензином катего рически запрещено 10
• Важно проверяйте уровень масла в двигателе перед каждым запуском рис 19 11
• Вибрация 11
• Внимание не путайте с масля ным баком 11
• Внимание перед пуском двигателя рычаг движения 36 скорости дол жен быть в нейтральном положении стоп рис 22 рычаг вибрации 37 в положении стоп выключено рис 23 в случае ручного пуска рис 24 29 запустите двигатель следующим об разом 11
• И закрыто 11
• Использование катка 11
• Максималь ные обороты двигателя 11
• Отравления окисью углерода содер жащейся в выхлопных газах запре щается пускать двигатель в закрытых помещениях 11
• Примечание 11
• Проверка уровня масла в масля ном баке 11
• Пуск двигателя рис 19 31 внимание существует опасность 11
• Разбрызгивания воды 11
• Система 11
• Скребок 11
• Смешивайте масла разных марок 11
• 38 40 рис 25 12
• 39 40 рис 24 12
• Off выключено 12
• On включено 12
• Внимание 12
• Внимание перед началом работы проверьте стопорное устройство ры 12
• Максималь ных оборотах двигателя 12
• Максимальные обороты двигателя в случае электрического стартерного пуска рис 24 28 30 31 12
• Назад реверс 12
• От крыто 12
• Открыто 12
• Работа 12
• Работа катка 12
• Старт 12

Похожие устройства

• Энкор Корвет 5Р Инструкция по эксплуатации
• Энкор ршб 5.5/350 57220 Инструкция по эксплуатации
• Энкор впб 5.5/65 1 57201 Инструкция по эксплуатации
• Энкор впб 5.5/80 27202 Инструкция по эксплуатации
• Энкор лмэ-720/457 50282 Инструкция по эксплуатации
• Энкор ПЭ-1050/30ЭР (50119) Инструкция по эксплуатации
• Энкор ДЭ-600ЭР/13 (50070) Инструкция по эксплуатации
• Энкор ПЭ-440/18ЭР (50115) Инструкция по эксплуатации
• Энкор пдэ-1200/55 50242 Инструкция по эксплуатации
• Энкор корвет-4 т/з 10204 Инструкция по эксплуатации
• Энкор корвет-4-420 т/з 23204 Инструкция по эксплуатации
• Энкор корвет-4м 90040 Инструкция по эксплуатации
• Энкор корвет-8м 90080 Инструкция по эксплуатации
• Энкор корвет-3 90030 Инструкция по эксплуатации
• Энкор корвет-2 90020 Инструкция по эксплуатации
• Энкор корвет-431 20431 Инструкция по эксплуатации
• Энкор корвет-433 94330 Инструкция по эксплуатации
• Энкор корвет 8-31 91280 Инструкция по эксплуатации
• Энкор корвет эксперт 10-254 91200 (27210) Инструкция по эксплуатации
• Энкор ПЭ-1250/32ЭВ (50127) Инструкция по эксплуатации

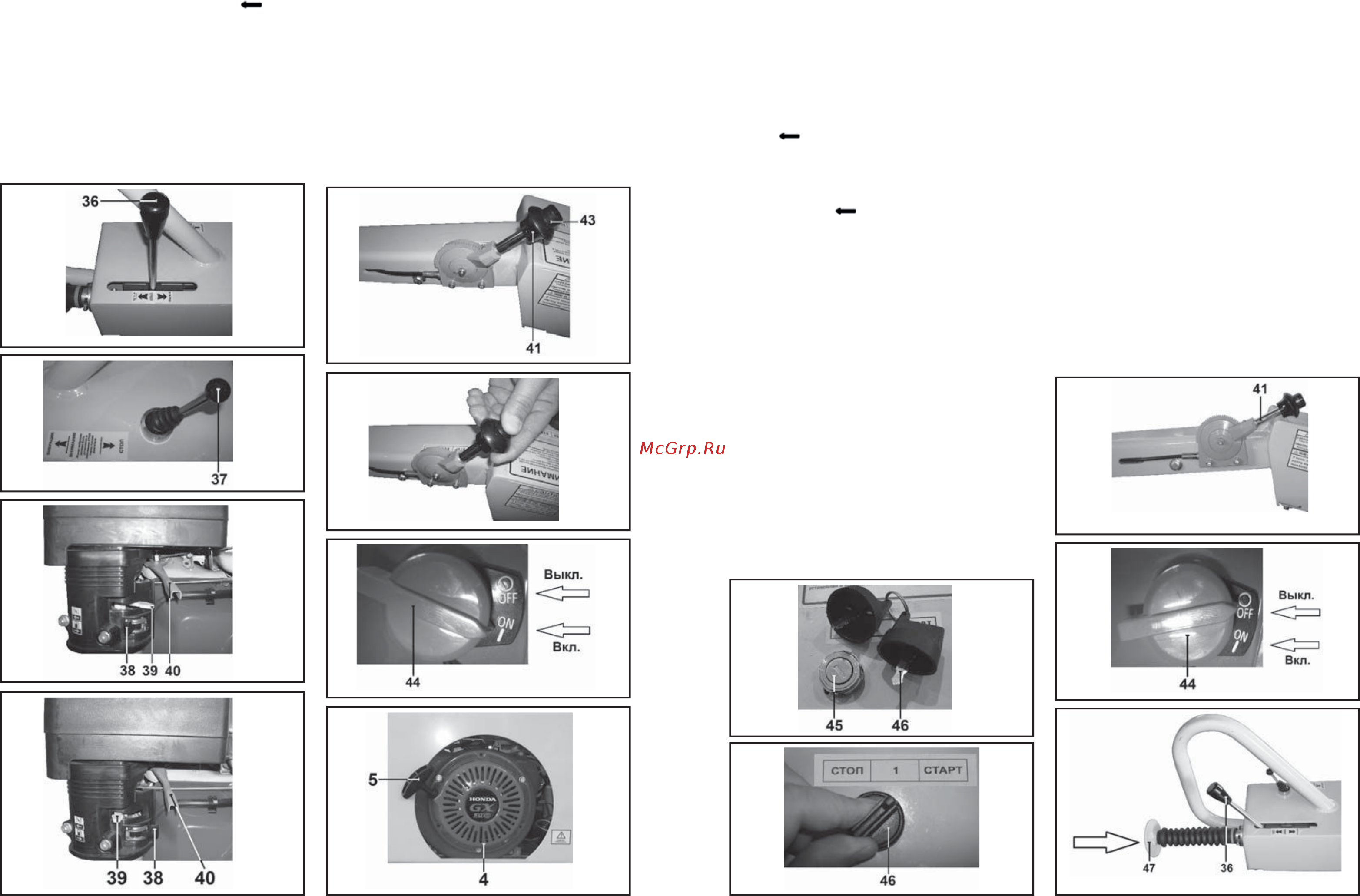

12 Для повторного запуска горячего двига теля оставьте рычаг воздушной заслонки 39 в положение в положении ОТ КРЫТО Рис 24 8 5 3 Положение рычага управления дроссельной заслонки карбюратора 40 установите при помощи рычага привода управления оборотами 41 примерно на 1 3 1 2 от хода регулировки оборотами Для перемещения рычага привода оборо тами 41 нажмите на кнопку 43 освобо дите из стопорного положения рычаг 41 и установите в необходимом положении Отпустите кнопку 43 положение рычага 41 будет зафиксировано Рис 26 27 8 5 4 Поверните выключатель двигателя 44 в положение ON Включено Рис 28 8 5 5 Медленно потяните за рукоятку 5 шнура стартера 4 до тех пор пока не по чувствуете повышенное сопротивление шнура Затем дерните шнур стартера на полный взмах руки Не бросайте рукоятку 5 стартера Плавно отпустите шнур По вторяйте эти действия до окончательного запуска двигателя Рис 29 Внимание Не отпускайте резко рукоятку 5 ручного стартера 4 назад Аккуратно плавно и достаточно быстро возвратите ее в прежнюю позицию чтобы избежать повреждения стартера 8 5 6 После запуска двигателя переведи те рычаг воздушной заслонки 39 в поло жение ОТКРЫТО Рис 24 8 5 7 Работайте только при максималь ных оборотах двигателя рычаг воз душной заслонки 39 должен находиться в положении ОТКРЫТО а рычаг привода управления оборотами 41 в по ложении МАКСИМАЛЬНЫЕ ОБОРОТЫ ДВИГАТЕЛЯ В случае электрического стартерного пуска Рис 24 28 30 31 8 5 8 Повторите п п 8 5 1 8 5 4 8 5 9 Вставьте ключ зажигания 46 в за мок зажигания 45 Рис 30 8 5 10 Поверните ключ 46 в положение 1 РАБОТА затем поверните ключ 46 в положение СТАРТ Поворот ключа 46 дальше вправо запу скает двигатель Если двигатель не запускается не допу скайте вращения стартерного двигателя более 5 сек Вместо этого при установ ленном ключе в позиции 1 РАБОТА по вторите попытку через 20 30 сек Пока двигатель работает никогда не по 38 39 40 Рис 24 39 38 40 Рис 25 ворачивайте ключ в положение СТАРТ 8 5 11 Для того чтобы остановить двига тель переведите рычаг привода управле ния оборотами 41 в положение холосто го хода Рис 32 после чего переведите выключатель двигателя 44 в положение OFF Выключено Рис 33 8 5 12 Закройте рычаг подачи топлива 38 Рис 24 9 РАБОТА КАТКА ВНИМАНИЕ Перед началом работы проверьте стопорное устройство Ры чаг движения скорости установите на движение НАЗАД РЕВЕРС нажмите на рукоятку 47 стопорного устройства Рис 34 чтобы убедиться что рычаг движения 36 возвращается в нейтральное поло жение СТОП Рис 35 9 1 Запустите двигатель См п п 8 5 1 8 5 10 9 2 После запуска продолжайте прогре
