Энкор корвет-441 94410 (20441) [4/8] Позиция по схеме сборки

Содержание

• В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прила гаться к руководству отдельным листом 4
• Детали сборки сверлильной головки корвет 441 4
• Запрещается 4
• Код наименование код наименование 4
• Комплектность рис 1 4
• Корвет 441 4
• Наименование параметра значение параметра 4
• Общие указания 4
• Общие указания по обеспечению безопасности при работе со станком предупреждение не подключайте станок к сети питания до тех пор пока внимательно не ознакоми 4
• Позиция по схеме сборки 4
• Примечание если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения станок не распаковывайте и не вклю чайте его в течение 8 часов чтобы он прогрелся до температуры окружающего воздуха в противном случае станок может выйти из строя при включении из за сконденсировавшейся влаги на холодных по верхностях элементов электродвигателя 4

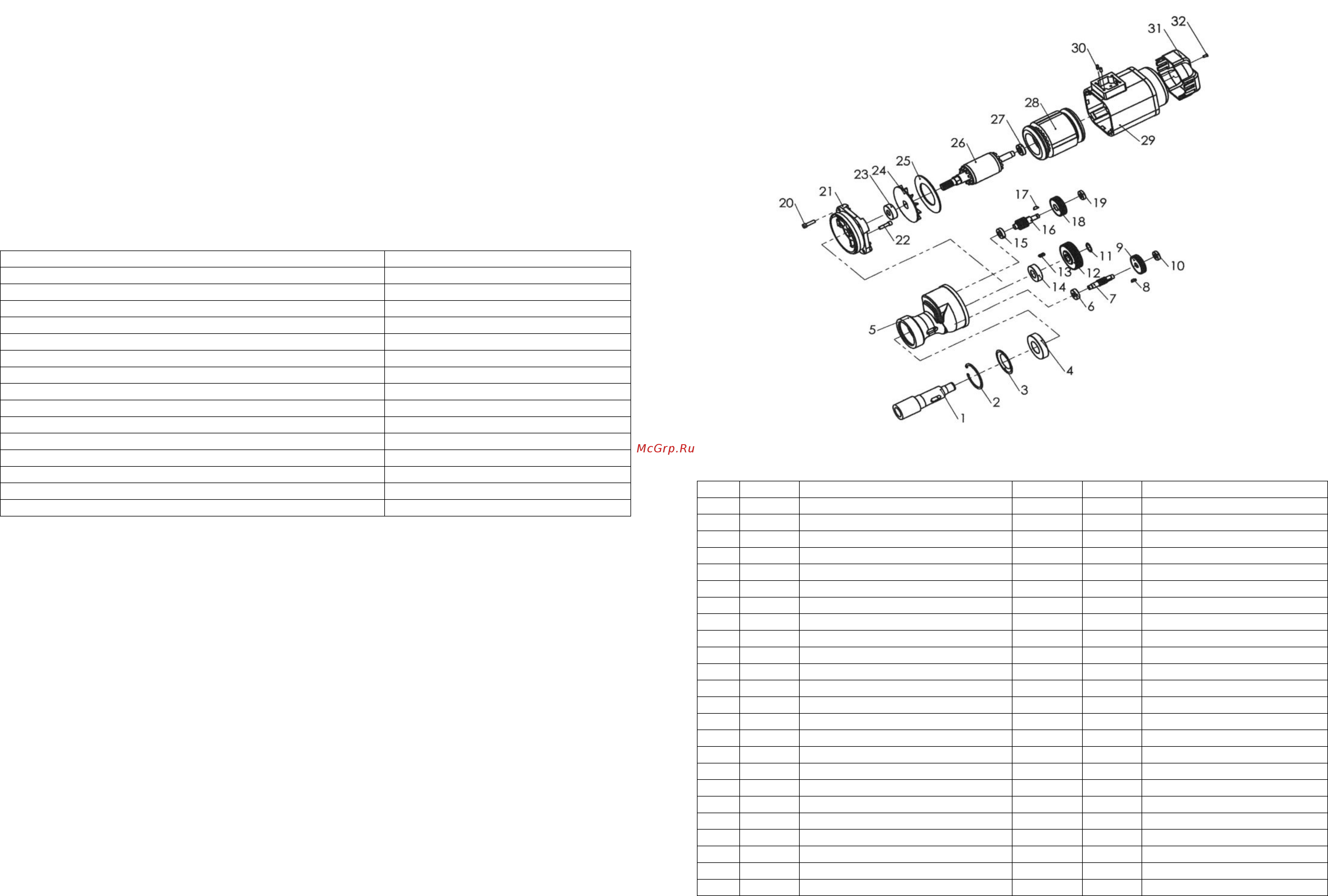

• Схема сборки сверлильной головки корвет 441 4
• Таблица 1 4
• Тесь с изложенными в руководстве рекомендаци ями пока поэтапно не пройдете все пункты настрой ки и регулировки станка 4
• Технические данные 4
• Указания по технике безопасности 4
• Внимание прочтите надписи с предупреждаю щими указаниями на наклейках расположенных на станке для исключения возможности поражения электрическим током не подвергайте станок воз действию повышенной влажности 5
• Детали сборки несущей части корвет 441 5
• Дополнительные указания по безопасности при работе со станком 4 внимание при работе со станком на него ризонтальных плоскостях используйте страховоч 5
• Код наименование код наименование 5
• Ный трос устанавливайте страховочный трос так чтобы в случае смещения станка на негоризонталь ной плоскости натяжение троса обеспечивало не подвижность станка и предотвращало его падение запрещено использовать поврежденный страховоч ный трос прежде чем приступить к работе со стан 5
• Позиция по схеме сборки 5
• Рис 1 5
• Схема сборки несущей части корвет 441 5
• Возможные неисправности и методы их устранения 6
• Зону резания материала режущим инструмен том необходимо охлаждать специальной смазкой с помощью масленки не комплектуется 6
• Ком внимательно осмотрите страховочный трос все нити страховочного троса должны быть целые без признаков повреждения и крепко сплетены об разуя крепкий трос в случае обнаружения дефекта страховочного троса замените его на соответствую щий в сертифицированном сервисном центре не работайте со станком перевернутым вниз 6
• Не допускайте попадания смазки других жид костей а также стружки на электродвигатель стан ка 6
• Неисправность возможная причина действия по устранению 6
• Подключение станка к источнику питания внимание проверьте соответствие напряжения источника питания и соединений требованиям ва шего станка для этого достаточно взглянуть на таб личку с техническими данными на станке подключение станка к источнику питания должно 6
• Предупреждение станок должен быть заземлен че рез розетку с заземляющим контактом 6
• Производиться квалифицированным специалистом 5 электрические соединения требования к шнуру питания 6
• Требования к электродвигателю внимание для исключения опасности поврежде ния электродвигателя регулярно очищайте электро двигатель от пыли таким образом обеспечивается его беспрепятственное охлаждение 6
• Внимание на некоторые детали нанесено защит ное покрытие для обеспечения правильной сбор ки и работы снимите это покрытие защитное пок рытие удаляется уайт спиритом с помощью мягкой салфетки растворители могут повредить поверх ность для очистки окрашенных пластмассовых и резиновых деталей используйте мыло и воду тща тельно протрите все детали чистой сухой салфет кой и слегка смажьте жидким машинным маслом все обработанные поверхности 7
• Гарантийные обязательства 7
• Инструкции по эксплуатации рис 7
• Настройки и регулировки 7
• Перед тем как подключить станок к источнику элек трического тока убедитесь что все выключатели и 7
• Примечание 7
• Распаковка 7
• Рекомендации потребителю 7
• Сборка и регулировка 7
• Устройство станка рис 7
• Внимание при работе со станком на негори зонтальных плоскостях используйте страховочный трос 10 устанавливайте страховочный трос 10 так чтобы в случае неудержания станка на негоризонтальной плоскости натяжение троса 10 обеспечивало не подвижность станка и предотвращало его падение запрещено использовать поврежденный страховоч ный трос прежде чем приступить к работе со стан ком внимательно осмотрите страховочный трос все нити страховочного троса должны быть целые без признаков повреждения и крепко сплетены об разуя крепкий трос в случае обнаружения дефекта страховочного тро са замените его на соответствующий в сертифици рованном сервисном центре 8
• Зону резания материала режущим инструментом не обходимо охлаждать специальной смазкой с помо щью масленки не комплектуется 8
• Монтаж и работа рис 8
• Необходимо отключить станок от источника элект рического тока перед выполнением обслуживания станка станок не требует постоянного технического обслу живания но внимательный уход за ним и соблю дение чистоты на рабочем месте необходимы это будет залогом длительного срока службы станка и исключит возможный травматизм 10 общие указания по техническому обслужива нию 8
• Предупреждение для собственной безопасности 8
• Свидетельство о приёмке и продаже 8
• Техническое обслуживание 8
• Тумблер 16 находятся в выключенном положении 8
