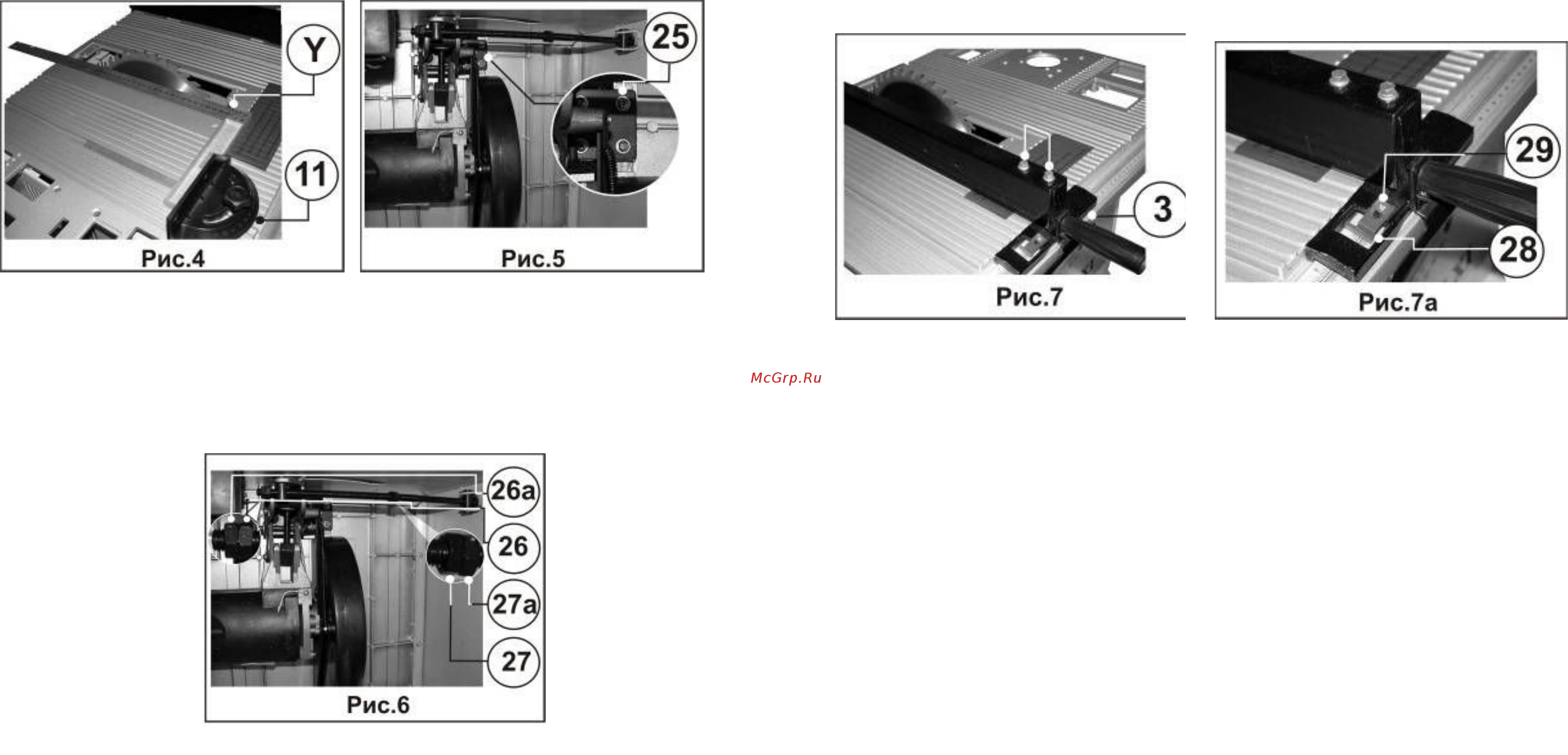

8 9 10 6 Параллельный упор Рис 1 11 1 3 Регулировка наклонного положения 45 Параллельный упор 3 используется для всех операций продольного пиления Никогда не направляйте заготовку на вращающийся пильный диск без правильно и надежно закрепленного параллельного упора 3 Проверьте точность установки наклона пильного диска 45 с помощью угломера При нарушенной установке Рис 6 ослабьте контргайку 27а и вращая гайку 27 отрегулируйте положение пильного диска соответствующее углу наклона в 45 относительно плоскости стола затяните контргайку 27а 10 7 Упор для косого и поперечного пиления Рис 1 Упор 11 используется как направляющая для поперечного и косого пиления заготовки 11 РЕГУЛИРОВКИ 11 1 Регулировка пильного диска Положение пильного диска отрегулировано на заводе изготовителе При транспортировке точность регулировок может нарушиться поэтому перед использованием пилы необходимо проверить точность установок пильного диска 11 1 1 Регулировка плоскости вращения пильного диска Приложите прямоугольный угольник У внешней стороной к плоскости пильного диска а базовую сторону угольника прижмите к опорной плоскости упора для косого и поперечного пиления 11 установленного на угол 90 Рис 4 В случае если точность установки нарушена пильный диск необходимо отрегулировать следующим образом Рис 5 определите величину смещения пильного диска опустите пильный диск ниже уровня стола вращением рукоятки 15 Рис 1 переверните стол нижней крышкой вверх и снимите нижнюю крышку открутив четыре винта ослабьте четыре винта 25 крепления блока электродвигателя и сместите блок так чтобы пильный диск стал в требуемую позицию закрепите положение 11 1 2 Регулировка вертикального положения 90 С помощью угольника удостоверьтесь что пильный диск находится под углом 90 к плоскости стола При нарушенной установке Рис 6 опустите пильный диск ниже уровня стола вращением рукоятки 15 Рис 1 переверните стол нижней крышкой вверх и снимите нижнюю крышку открутив четыре винта ослабьте контргайку 26а и вращая гайку 26 отрегулируйте пильный диск в соответствующее 90 к плоскости стола затяните контргайку 26а 11 1 4 Регулировка указателя шкалы Рис 1 Возможно что при точной установке 90 и 45 указатель 17 наклона пильного диска показывает неточное значение В этом случае необходимо отрегулировать положение указателя 17 в крайних точка 90 и 45 ослабьте винт крепления указателя 17 отрегулируйте указатель 17 затяните винт 11 2 Регулировка параллельного упора Рис 7 7а Параллельный упор 3 отрегулирован на заводе изготовителе под углом 90 к передней стороне стола Если упор разрегулирован необходимо ослабить два болта К Рис 7 на верхней передней стороне параллельного упора 3 и установить угол 90 Переместите параллельный упор 3 так чтобы он соприкасался с пильным диском нулевая точка Если указатель 28 шкалы 1 установки размера пиления не совмещен с делением 0мм ослабьте винт крепления указателя 29 совместите его с делением 0мм 12 ОСНОВНЫЕ ОПЕРАЦИИ РИС 1 положение При косом пилении пилении под наклоном и комбинированном пилении используется упор для косого и поперечного пиления 11 Нельзя производить работы на пиле без использования специальных приспособлений таких как упор для косого и поперечного пиления 11 параллельный упор 3 и толкатель Нельзя направлять заготовку рукой во избежание несчастного случая Во время работы упор для косого и поперечного пиления 11 должен быть зафиксирован 12 1 Поперечное пиление Поперечное пиление представляет собой процесс распиливания древесины поперек волокон под углом 90 При выполнении этой операции упор для косого и поперечного пиления 11 устанавливается на 90 Этот упор может использоваться в любом из двух пазов стола слева или справа от пильного диска 12 2 Косое пиление Косое пиление представляет собой процесс распиливания древесины поперек волокон под любым углом кроме 90 Угол пиления устанавливается по шкале упора для косого и поперечного пиления 11 12 3 Наклонное пиление Наклонное пиление представляет собой процесс распиливания древесины как вдоль так и поперек волокон под углом наклона пильного диска до 45 влево 12 4 Комбинированное пиление Комбинированное пиление представляет собой процесс распиливания древесины с использованием упора для косого и поперечного пиления 11 установленного с необходимым косым углом и наклоненного пильного диска до 45 влево
