Содержание

• Www enkor ru 1
• Артикул 90230 1
• Комбинированная 1
• Корввт 1
• Машина строгальная 1
• Ооо 1
• Гарантийные талоны 3
• Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации строгальной комбинированной машины модели корвет 23 3
• Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной 4 дополнительные указания по обеспечению безопасности 5 подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 6 распаковка 7 устройство машины 8 однофазный электродвигатель 9 магнитный пускатель 10 сборка машины 11 регулировка направляющего устройства 12 регулировка стола подачи и приёмного стола 13 регулировка защитной планки строгального вала 14 строгание 14 строгание пласти кромок и фасок 14 строгание заготовок в определённый размер по толщине 15 удаление стружки при строгании 16 переоборудование машины 17 замена ножей 18 установка ножей 19 натяжение ремня 20 опора роликовая 21 пылесосы для сбора стружки и древесной пыли 22 техническое обслуживание 23 возможные неисправности и методы их устранения 24 критерии предельного состояния утилизация 25 свидетельство о приёмке и 3
• Содержание 3
• Уважаемый покупатель вы приобрели машину строгальную комбинированную изготовленную в кнр под контролем российских специали стов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной комбинированной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок ис пользования машины 3
• Диаметр патрубка пылесборника мм 100 4
• Диаметр подающего вала мм 40 4
• Длина стола для обработки по толщине рейсмуса мм 600 4
• Длина строгального стола мм 1085 4
• Количество ножей шт 3 4
• Максимальная глубина строгания мм 2 5 4
• Максимальная глубина строгания при обработке по толщине мм 4
• Максимальная толщина заготовки для обработки по толщине мм 180 4
• Максимальная ширина обрабатываемой заготовки мм 250 4
• Масса кг 140 4

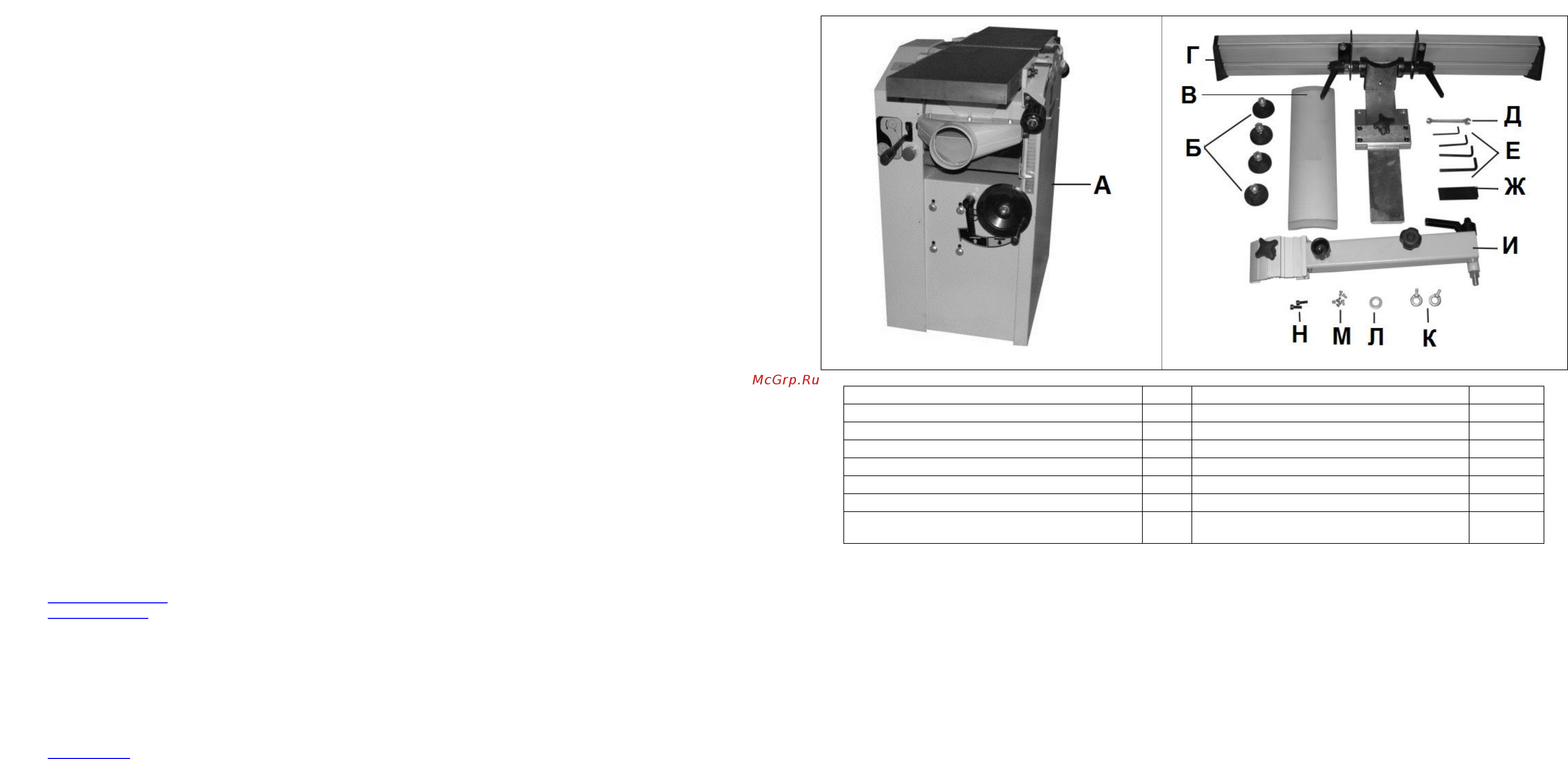

• Машина строгальная комбинированная модели корвет 23 далее машина предназначена для строгания поверхностей заготовок с помощью вращающегося в горизонтальной плоскости строгального вала расположенного между двумя столами используемыми как опора для обрабатываемой заготовки из древесины строганию подвергается нижняя или верхняя поверхности заготовки при использовании нижнего стола производится строгание одной или последовательно нескольких заготовок в определённый размер по толщине 1 машина работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 машина может эксплуатироваться в следующих условиях температура окружающей среды от 1 с до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте ее в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае машина может выйти из строя при включении 4
• Наименование параметра значение параметра 4
• Номинальная потребляемая мощность вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие указания 4
• Основные параметры машины приведены в таблице 1 таблица 1 4
• По электробезопасности машина модели корвет 23 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
• Размер ножей мм 250x30 5x3 2 4
• Регулировка угла направляющей линейки градусов 0 45 4
• Род тока переменный однофазный 4
• Скорость автоматической подачи заготовки при обработке по толщине м мин 8 4
• Строгальный вал диаметр х длина мм 75x250 4
• Технические данные 4
• Тип электродвигателя асинхронный 4
• Уровень шума дба lpa 87 кра 3 lwa 100 kwa 3 4
• Частота вращения строгального вала на холостом ходу мин 4
• Частота сети гц 50 4
• Ширина заготовки до 100 мм ширина заготовки более 100 мм 4
• Ширина стола для обработки по толщине рейсмуса мм 250 4
• Ширина строгального стола мм 250 4
• Корвет 65 корвет 66 8
• Корвет 67 8
