Энкор корвет-23 90230 [8/10] Корвет 65 корвет 66

Содержание

• Www enkor ru 1
• Артикул 90230 1
• Комбинированная 1
• Корввт 1
• Машина строгальная 1
• Ооо 1
• Гарантийные талоны 3
• Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации строгальной комбинированной машины модели корвет 23 3
• Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной 4 дополнительные указания по обеспечению безопасности 5 подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 6 распаковка 7 устройство машины 8 однофазный электродвигатель 9 магнитный пускатель 10 сборка машины 11 регулировка направляющего устройства 12 регулировка стола подачи и приёмного стола 13 регулировка защитной планки строгального вала 14 строгание 14 строгание пласти кромок и фасок 14 строгание заготовок в определённый размер по толщине 15 удаление стружки при строгании 16 переоборудование машины 17 замена ножей 18 установка ножей 19 натяжение ремня 20 опора роликовая 21 пылесосы для сбора стружки и древесной пыли 22 техническое обслуживание 23 возможные неисправности и методы их устранения 24 критерии предельного состояния утилизация 25 свидетельство о приёмке и 3
• Содержание 3
• Уважаемый покупатель вы приобрели машину строгальную комбинированную изготовленную в кнр под контролем российских специали стов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной комбинированной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок ис пользования машины 3
• Диаметр патрубка пылесборника мм 100 4
• Диаметр подающего вала мм 40 4
• Длина стола для обработки по толщине рейсмуса мм 600 4
• Длина строгального стола мм 1085 4
• Количество ножей шт 3 4
• Максимальная глубина строгания мм 2 5 4
• Максимальная глубина строгания при обработке по толщине мм 4
• Максимальная толщина заготовки для обработки по толщине мм 180 4
• Максимальная ширина обрабатываемой заготовки мм 250 4
• Масса кг 140 4
• Машина строгальная комбинированная модели корвет 23 далее машина предназначена для строгания поверхностей заготовок с помощью вращающегося в горизонтальной плоскости строгального вала расположенного между двумя столами используемыми как опора для обрабатываемой заготовки из древесины строганию подвергается нижняя или верхняя поверхности заготовки при использовании нижнего стола производится строгание одной или последовательно нескольких заготовок в определённый размер по толщине 1 машина работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 машина может эксплуатироваться в следующих условиях температура окружающей среды от 1 с до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте ее в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае машина может выйти из строя при включении 4
• Наименование параметра значение параметра 4
• Номинальная потребляемая мощность вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие указания 4
• Основные параметры машины приведены в таблице 1 таблица 1 4
• По электробезопасности машина модели корвет 23 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
• Размер ножей мм 250x30 5x3 2 4
• Регулировка угла направляющей линейки градусов 0 45 4
• Род тока переменный однофазный 4
• Скорость автоматической подачи заготовки при обработке по толщине м мин 8 4
• Строгальный вал диаметр х длина мм 75x250 4
• Технические данные 4
• Тип электродвигателя асинхронный 4
• Уровень шума дба lpa 87 кра 3 lwa 100 kwa 3 4
• Частота вращения строгального вала на холостом ходу мин 4
• Частота сети гц 50 4
• Ширина заготовки до 100 мм ширина заготовки более 100 мм 4
• Ширина стола для обработки по толщине рейсмуса мм 250 4
• Ширина строгального стола мм 250 4
• Корвет 65 корвет 66 8
• Корвет 67 8

Похожие устройства

• Энкор корвет-221 92210 Инструкция по эксплуатации
• Энкор корвет-220 92200 Инструкция по эксплуатации
• Энкор корвет-91 90910 Инструкция по эксплуатации
• Энкор корвет-311 93110 Инструкция по эксплуатации
• Энкор корвет-532 27532 с гидроцилиндром Инструкция по эксплуатации
• Энкор корвет-530 95300 (27530) Инструкция по эксплуатации
• Энкор корвет 520 95200 с ручным приводом Инструкция по эксплуатации
• Энкор корвет-57 90570 Инструкция по эксплуатации
• Энкор корвет-52 90520 Инструкция по эксплуатации
• Энкор корвет-51 90510 Инструкция по эксплуатации
• Энкор корвет-50 90500 Инструкция по эксплуатации
• Энкор корвет-323 93230 Инструкция по эксплуатации
• Энкор корвет-322 93220 Инструкция по эксплуатации
• Энкор корвет-321 93210 Инструкция по эксплуатации
• Энкор Корвет 320 (93200) Инструкция по эксплуатации
• Энкор корвет-424 94240 (20424) Инструкция по эксплуатации
• Энкор корвет-422 94220 Инструкция по эксплуатации
• Энкор корвет-36 90360 Инструкция по эксплуатации
• Энкор корвет-35 90350 Инструкция по эксплуатации
• Энкор корвет-34 90340 Инструкция по эксплуатации

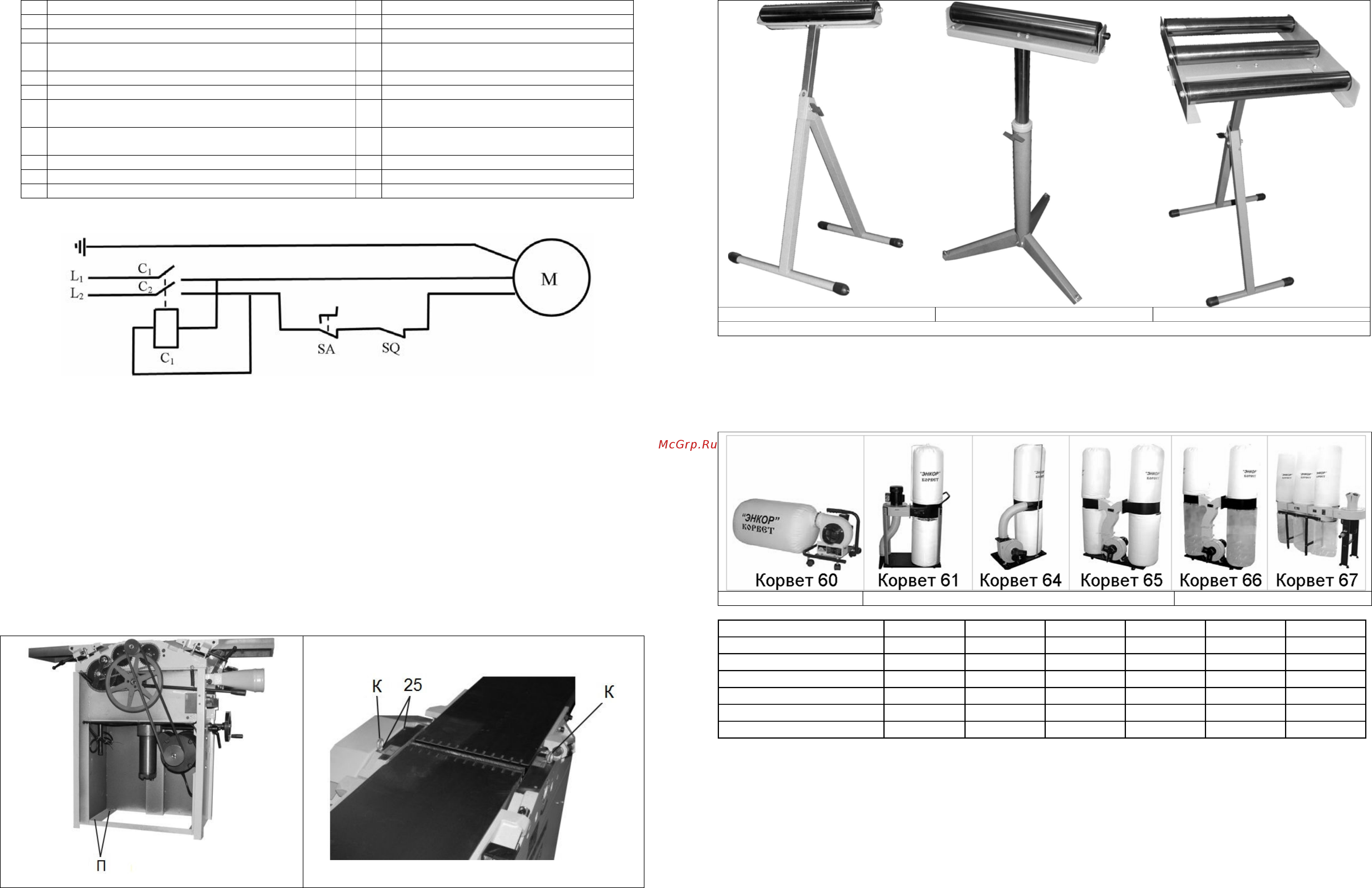

8 Основание Рукоятка перемещения приёмного стола Патрубок пылесборника Ручка крепления кронштейна защитной планки 4 строгального вала 5 Стол приемный 6 Кронштейн защитной планки строгального вала Ручка перемещения кронштейна защитной планки 7 строгального вала Ручка изменения угла наклона защитной планки 8 строгального вала 9 Ручка фиксации защитной планки строгального вала 10 Защитная планка строгального вала 11 Направляющая планка 1 2 3 13 12 13 14 Стол подачи Рукоятка перемещения стола подачи Магнитный пускатель 15 Стол обработки заготовок по толщине 16 17 Кнопка выключателя Рычаг включения валов автоподачи 18 Съёмный кожух 19 Винты крепления съемного кожуха 20 21 22 Шкала перемещения нижнего стола Маховик перемещения нижнего стола Ручка фиксации положения нижнего стола Артикул 29941 8 1 Убедитесь в том что напряжение и частота сети соответствуют данным на этикетке машины а также в том что шнур питания укомплектован соответствующей вилкой Электродвигатель должен быть надежно заземлен Провод заземления электродвигателя зеленый с желтой полосой Артикул 29940 Рис 13 21 ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ Для сбора стружки и древесной пыли при работе с деревообрабатывающими машинами КОРВЕТ рекомендуем использовать пылесосы КОРВЕТ различных модификаций Рис 14 15 16 которые обеспечат надлежащие условия работы и сохранят ваше здоровье 9 МАГНИТНЫЙ ПУСКАТЕЛЬ 9 1 Машина оснащена магнитным пускателем предотвращающим самопроизвольное включение после отключения питания Магнитный пускатель 14 Рис 2а закрыт защитным кожухом с крышкой предотвращающей самопроизвольный пуск машины после нажатия на крышку Как показано на Рис 2а при закрытом кожухе машина автоматически отключается от питания машину можно включить только после открытия крышки кожуха и нажатия зеленой кнопки В случае необходимости экстренного отключения машины следует нажать на крышку кожуха в результате чего произойдет отключение питания и останов машины Предупреждение Машина должна быть заземлена 10 СБОРКА МАШИНЫ ПРИМЕЧАНИЕ Машина достаточно тяжелая Поднимайте и перемещайте ее вдвоем или с помощью какихлибо механизмов и приспособлений ВНИМАНИЕ Все работы связанные со сборкой настройкой и техническим обслуживанием машины выполняйте при условии полного обесточивания машины Вилка шнура электропитания машины должна быть отключена от розетки н Корвет 65 Корвет 66 Корвет 67 Рис 16 Наименование Напряжение питания Потребляемая мощность Расход воздуха Объём фильтра Объём пылесборника Артикул КОРВЕТ 60 220В 50 Гц 750 Вт 13 9 м3 мин 0 015м3 90600 КОРВЕТ 61 220 В 50 Гц 750 Вт 14 2 м мин 0 064м3 0 064м3 90610 КОРВЕТ 64 220В 50 Гц 1500 Вт 42 6 м мин 0 153м3 0 153м3 90640 КОРВЕТ 65 220В 50 Гц 2200 Вт 62 3 м3 мин 0 306м3 0 306м3 90650 КОРВЕТ 66 380В 50 Гц 3750 Вт 70 8 м мин 0 306м3 0 43м3 90660 КОРВЕТ 67 380В 50 Гц 3750 Вт 76м мин 0 7м3 0 59м3 90670 22 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 22 1 Необходимо регулярно очищать приводные звездочки от пыли и грязи с помощью щетки или сжатого воздуха Регулярно смазывайте все подшипники шестерни цепные передачи и цепи небольшим количеством машинного масла Регулярно очищайте ремни и шкивы от смазки Рис 12 Ремень клиновой код для заказа 25629 ремень Т образный код для заказа 25650 22 2 Регулярно очищайте рабочие столы и строгальный вал от пыли производите смазку подшипников строгального вала и роликов подачи и приема заготовки 22 3 Регулярно очищайте столы приемный и подачи стол для обработки заготовок по толщине от смолы Для этого необходимо очищать поверхности с применением керосина или бензина с последующим распылением жидкости обеспечивающей скольжение такой как 8Фег д1еИ или Мо1усо1е чтобы заготовка легко скользила
