Содержание

• Www enkor ru 1
• Артикул 90230 1
• Комбинированная 1
• Корввт 1
• Машина строгальная 1
• Ооо 1
• Гарантийные талоны 3
• Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации строгальной комбинированной машины модели корвет 23 3
• Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной 4 дополнительные указания по обеспечению безопасности 5 подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 6 распаковка 7 устройство машины 8 однофазный электродвигатель 9 магнитный пускатель 10 сборка машины 11 регулировка направляющего устройства 12 регулировка стола подачи и приёмного стола 13 регулировка защитной планки строгального вала 14 строгание 14 строгание пласти кромок и фасок 14 строгание заготовок в определённый размер по толщине 15 удаление стружки при строгании 16 переоборудование машины 17 замена ножей 18 установка ножей 19 натяжение ремня 20 опора роликовая 21 пылесосы для сбора стружки и древесной пыли 22 техническое обслуживание 23 возможные неисправности и методы их устранения 24 критерии предельного состояния утилизация 25 свидетельство о приёмке и 3
• Содержание 3
• Уважаемый покупатель вы приобрели машину строгальную комбинированную изготовленную в кнр под контролем российских специали стов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной комбинированной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок ис пользования машины 3
• Диаметр патрубка пылесборника мм 100 4
• Диаметр подающего вала мм 40 4
• Длина стола для обработки по толщине рейсмуса мм 600 4
• Длина строгального стола мм 1085 4
• Количество ножей шт 3 4
• Максимальная глубина строгания мм 2 5 4
• Максимальная глубина строгания при обработке по толщине мм 4
• Максимальная толщина заготовки для обработки по толщине мм 180 4
• Максимальная ширина обрабатываемой заготовки мм 250 4
• Масса кг 140 4
• Машина строгальная комбинированная модели корвет 23 далее машина предназначена для строгания поверхностей заготовок с помощью вращающегося в горизонтальной плоскости строгального вала расположенного между двумя столами используемыми как опора для обрабатываемой заготовки из древесины строганию подвергается нижняя или верхняя поверхности заготовки при использовании нижнего стола производится строгание одной или последовательно нескольких заготовок в определённый размер по толщине 1 машина работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 машина может эксплуатироваться в следующих условиях температура окружающей среды от 1 с до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте ее в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае машина может выйти из строя при включении 4
• Наименование параметра значение параметра 4
• Номинальная потребляемая мощность вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие указания 4
• Основные параметры машины приведены в таблице 1 таблица 1 4
• По электробезопасности машина модели корвет 23 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
• Размер ножей мм 250x30 5x3 2 4
• Регулировка угла направляющей линейки градусов 0 45 4
• Род тока переменный однофазный 4
• Скорость автоматической подачи заготовки при обработке по толщине м мин 8 4
• Строгальный вал диаметр х длина мм 75x250 4
• Технические данные 4
• Тип электродвигателя асинхронный 4
• Уровень шума дба lpa 87 кра 3 lwa 100 kwa 3 4
• Частота вращения строгального вала на холостом ходу мин 4
• Частота сети гц 50 4
• Ширина заготовки до 100 мм ширина заготовки более 100 мм 4
• Ширина стола для обработки по толщине рейсмуса мм 250 4
• Ширина строгального стола мм 250 4
• Корвет 65 корвет 66 8
• Корвет 67 8

Похожие устройства

• Энкор корвет-221 92210 Инструкция по эксплуатации
• Энкор корвет-220 92200 Инструкция по эксплуатации
• Энкор корвет-91 90910 Инструкция по эксплуатации
• Энкор корвет-311 93110 Инструкция по эксплуатации
• Энкор корвет-532 27532 с гидроцилиндром Инструкция по эксплуатации
• Энкор корвет-530 95300 (27530) Инструкция по эксплуатации
• Энкор корвет 520 95200 с ручным приводом Инструкция по эксплуатации
• Энкор корвет-57 90570 Инструкция по эксплуатации
• Энкор корвет-52 90520 Инструкция по эксплуатации
• Энкор корвет-51 90510 Инструкция по эксплуатации
• Энкор корвет-50 90500 Инструкция по эксплуатации
• Энкор корвет-323 93230 Инструкция по эксплуатации
• Энкор корвет-322 93220 Инструкция по эксплуатации
• Энкор корвет-321 93210 Инструкция по эксплуатации
• Энкор Корвет 320 (93200) Инструкция по эксплуатации
• Энкор корвет-424 94240 (20424) Инструкция по эксплуатации
• Энкор корвет-422 94220 Инструкция по эксплуатации
• Энкор корвет-36 90360 Инструкция по эксплуатации
• Энкор корвет-35 90350 Инструкция по эксплуатации
• Энкор корвет-34 90340 Инструкция по эксплуатации

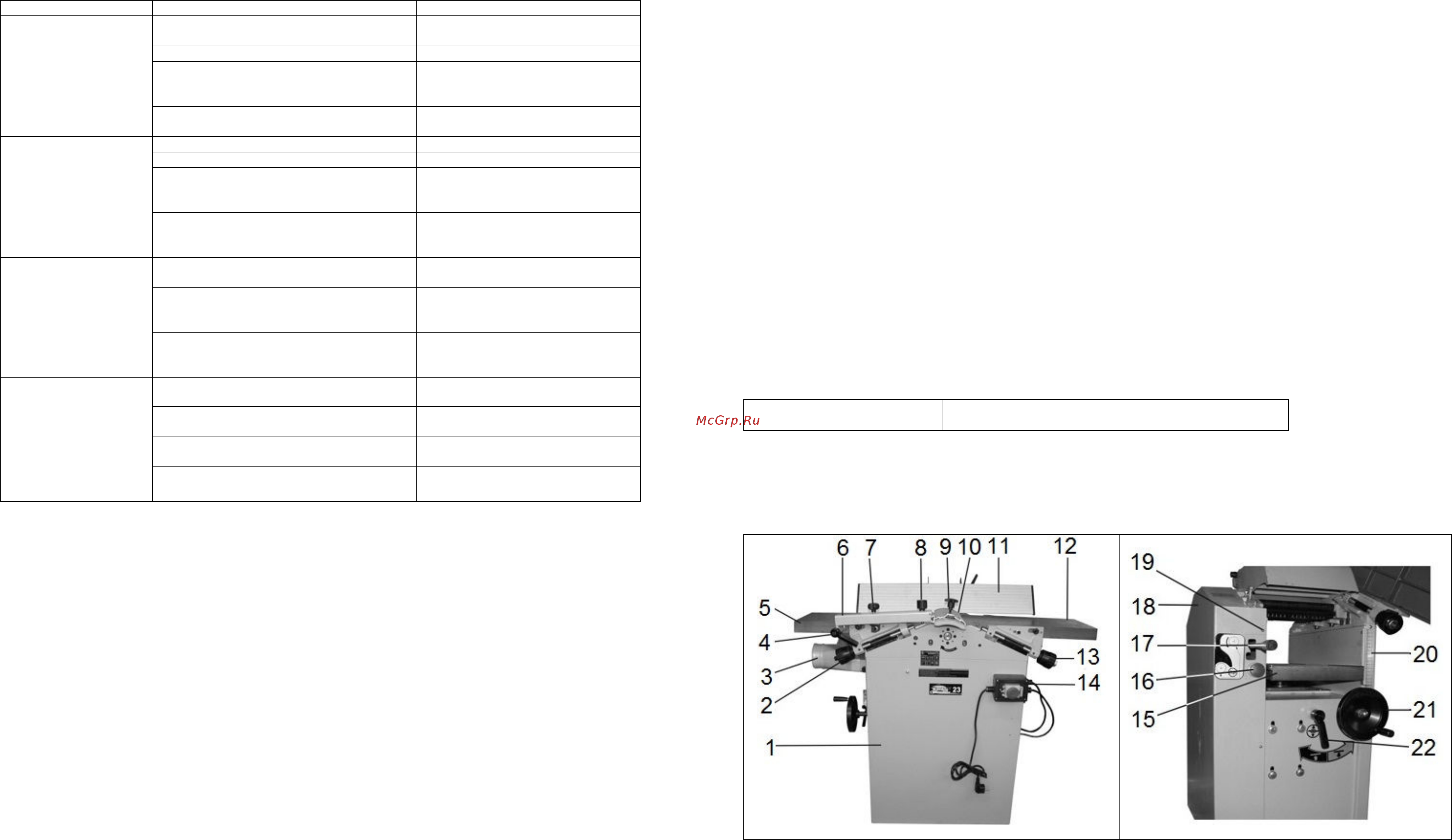

14 23 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Главным в получении оптимальных результатов при использовании комбинированной строгальной машины является правильная регулировка и балансировка Если вам кажется что машина строгает неточно необходимо проверить все регулировки и установки Обратите внимание также на тот факт что если вы меняете одну регулировку она часто оказывает влияние на другие регулировки Лучше всего проверить все регулировки во время устранения неисправности Возможная причина Неисправность Действия по устранению 1 Проверить наличие напряжения 1 Нет напряжения в сети питания в сети 2 Неисправен выключатель 2 Проверить выключатель 1 Двигатель не 3 Обратиться в запускается 3 Статор или ротор сгорели специализированную мастерскую для ремонта 4 Питание не поступает так как сетевой 4 Установить предохранитель или выключатель разомкнут контрольный выключатель 1 Низкое напряжение 1 Проверить напряжение в сети 2 Перегрузка по сети 2 Проверить напряжение в сети 2 Двигатель не 3 Обратиться в развивает полную 3 Сгорела обмотка или обрыв в обмотке специализированную мастерскую скорость и не для ремонта работает на полную 4 Заменить шнур на более мощность 4 Слишком длинный удлинительный короткий убедиться что он шнур отвечает требованиям п 5 2 4 1 Уменьшить скорость подачи 1 Двигатель перегружен заготовки 3 Двигатель перегревается 2 Обратиться в останавливается 2 Обмотки сгорели или обрыв в обмотке специализированную мастерскую размыкает для ремонта прерыватели 3 Установить предохранители 3 Предохранители или прерыватели предохранителей или прерыватели имеют недостаточную мощность соответствующей мощности 1 Затуплены ножи 2 Не отрегулированы ножи 4 Повышенная вибрация 3 Строгальный вал плохо закреплён 4 Прочие причины 7 5 ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ ВНИМАНИЕ Проверьте соответствие напряжения источника питания и соединений требованиям вашей машины Для этого достаточно взглянуть на табличку с техническими данными на машине 5 1 Электрические соединения Требования к шнуру питания 5 1 1 Запрещается переделывать вилку если она не входит в розетку Квалифицированный электрик должен установить соответствующую розетку 5 1 2 При повреждении шнура питания его должен заменить изготовитель или сертифицированный сервисный центр ПРЕДУПРЕЖДЕНИЕ Эта машина предназначена для использования только в сухом помещении Не допускайте установку машины во влажных помещениях 5 2 Требования к двигателю ВНИМАНИЕ Для исключения опасности повреждения двигателя регулярно очищайте двигатель от опилок и древесной пыли Таким образом обеспечивается его беспрепятственное охлаждение 5 2 1 Если двигатель не запускается или внезапно останавливается при работе сразу же отключите машину Отключите вилку шнура питания машины от розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину 5 2 2 Устройство защиты или автомат защиты необходимо регулярно проверять если двигатель постоянно перегружается колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу машины Однако при тяжёлой нагрузке необходимо чтобы на двигатель подавалось напряжение 220 В 5 2 3 Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток 5 2 4 При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с двигателем Поэтому для нормального функционирования этой машины необходимо достаточное поперечное сечение подводящих проводов Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подсоединена машина и вилкой штепсельного разъёма машины При этом не имеет значения осуществляется подвод электроэнергии к машине через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом а на другом розетку совместимую с вилкой вашей машины 1 Заточить или заменить ножи 2 Правильно установить выступ ножей 3 Затянуть болты крепления строгального вала 4 Обратиться в специализированную мастерскую Длина подводящих проводов До 15 м Необходимое поперечное сечение медных проводов 1 5 ммг 6 РАСПАКОВКА 6 1 Откройте упаковку и извлеките из нее машину и все комплектующие 6 2 Проверьте комплектность машины см раздел 3 7 УСТРОЙСТВО МАШИНЫ 24 КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ УТИЛИЗАЦИЯ 26 1 Критериями предельного состояния машины считаются поломки износ коррозия деформация старение трещины или разрушения узлов и деталей или их совокупность при невозможности их устранения в условиях авторизированных сервисных центров оригинальными деталями или экономическая нецелесообразность проведения ремонта Критериями предельного состояния строгальной машины Корвет являются трещины металлоконструкции основания и рабочих столов машины глубокая коррозия машины и электродвигателя 26 2 Строгальная машина и её детали вышедшие из строя и не подлежащие ремонту необходимо сдавать в специальные приёмные пункты по утилизации Не выбрасывайте вышедшие из строя узлы и детали в бытовые отходы 25 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ Машина строгальная комбинированная модели Корвет 23 Зав соответствует требованиям Технического регламента таможенного союза 010 2011 О безопасности машин и оборудования ТР ТС 020 2011 Электромагнитная совместимость технических средств ТР ТС 004 2011 О безопасности низковольтного оборудования обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации 201 г дата изготовления Входной контроль штамп ОТК дата проверки Дата продажи 201 г подпись продавца штамп магазина 201 г __________ штамп вк
