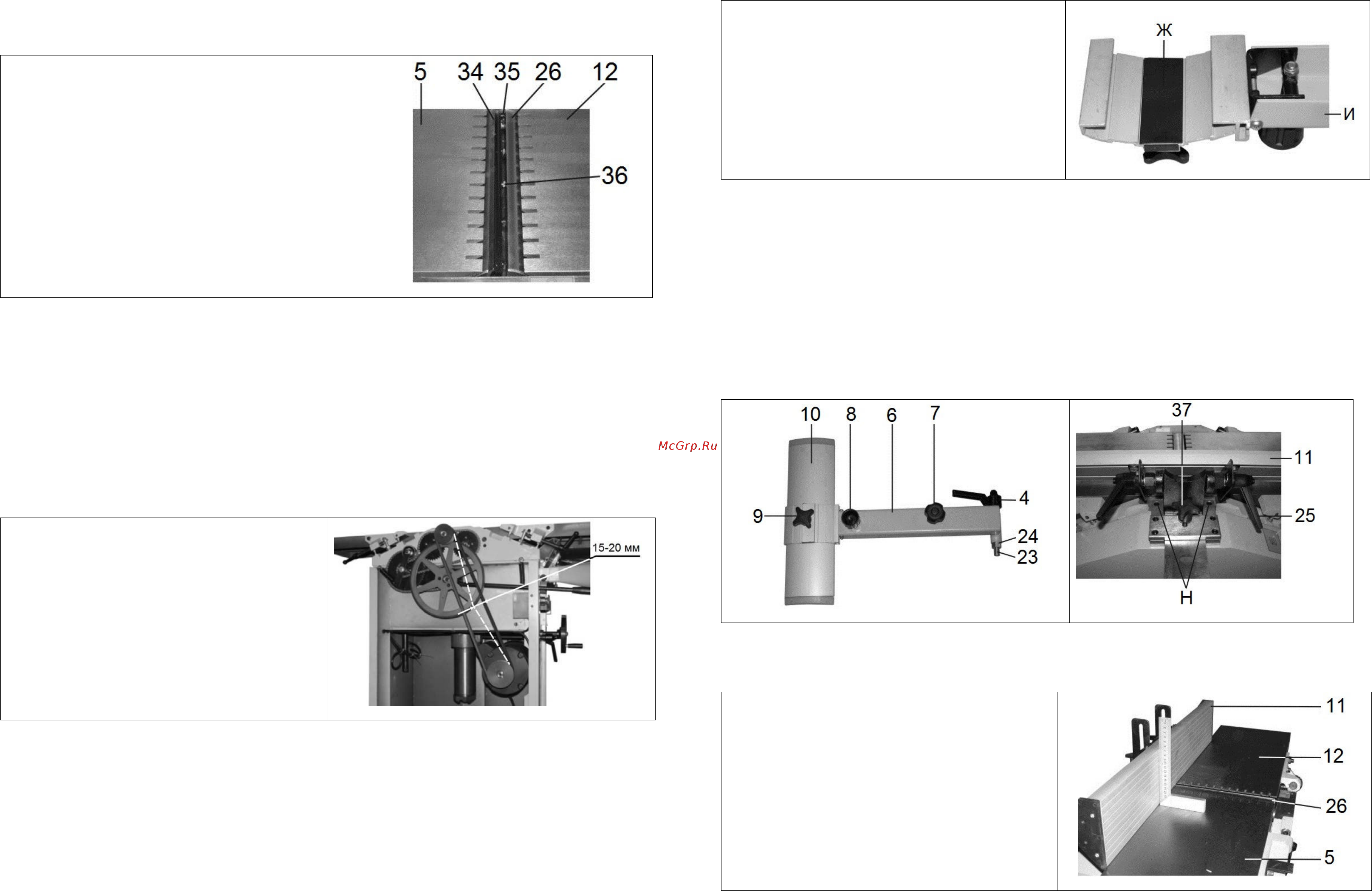

12 16 2 2 Отожмите пластину замка 33 Рис 10 16 2 3 Переоборудование производите в обратной последовательности п 16 1 17 ЗАМЕНА НОЖЕЙ ВНИМАНИЕ Перед заменой ножей необходимо отключить машину от электрической сети питания 17 1 Отключите машину отсоедините вилку шнура питания машины от розетки электросети Установите направляющую планку 11 и защитную планку строгального вала 10 Рис 2а так чтобы строгальный вал 26 Рис 11 был открыт на всю длину 17 2 Ослабьте винты 36 крепления прижимной пластины 35 вращая их по часовой стрелке гаечным ключом Снимите прижимную пластину 35 вместе с ножами 34 с ножевого вала 26 очистите прижимную пластину 35 гнездо прижимной пластины 35 и ножи 34 от опилок и пыли Осмотрите ножи 34 прижимную пластину 35 и винты 36 Поврежденные детали следует заменить Затем полностью соберите строгальный вал 26 ножи 34 и прижимную пластину 35 надежно установите в пазы строгального вала 26 вращая винты крепления 36 прижимной пластины 35 против часовой стрелки На этом этапе винты следует только слегка закрепить Рис 11 18 УСТАНОВКА НОЖЕЙ 18 1 Проверьте выступ ножей 34 рекомендуется 0 7 0 8 мм но не более 1 1 мм относительно строгального вала 26 18 2 Проверьте выступ ножей 34 над поверхностью приемного стола 5 с помощью индикатора или путем непосредственной установки режущих кромок ножей 34 по кромке поверхности приемного стола 5 Выступ ножей должен быть не более 0 1 мм но не ниже поверхности приемного стола 5 После установки ножей 34 строгального вала 26 в правильное положение надежно закрепите винты 36 начиная с центральных винтов и заканчивая внешними винтами Рис 11 ПРЕДУПРЕЖДЕНИЕ Запрещается использовать ножи конструктивно отличающиеся от установленных или рекомендуемых изготовителем ВНИМАНИЕ Не рекомендуется использовать различные удлинители гаечных ключей или другие приспособления чтобы предотвратить чрезмерный крутящий момент и возможное повреждение резьбы прижимной пластины или винтов Для собственной безопасности следует немедленно заменить поврежденную прижимную пластину или винты с поврежденной резьбой 19 НАТЯЖЕНИЕ РЕМНЯ После первых пяти часов работы необходимо проверить натяжение ремней Выкрутите винты съемного кожуха 19 снимите съёмный кожух 18 Рис 26 Проверьте натяжение ремней нажав пальцем на ремень в его средней части Прогиб ремня должен составлять приблизительно 15 20 мм Если прогиб ремня слишком большой ослабьте четыре винта закрепляющие электродвигатель и отрегулируйте натяжение ремня Рис 12 ВНИМАНИЕ Во время регулировки натяжения ремня шнур питания машины должен быть отключен от розетки электросети 20 ОПОРА РОЛИКОВАЯ Для создания удобства при работе с комбинированной строгальной машиной рекомендуем приобрести опору роликовую Рис 13 которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку так и передаче готового изделия после обработки 9 10 1 Выкрутите винты съемного кожуха 19 снимите съёмный кожух 18 Рис 26 выкрутите болты М крепления машины к днищу упаковочного ящика Рис За в отверстия крепления машины установите четыре опоры В Рис 16 10 2 Установите съёмный кожух 18 закрепите крепёжными винтами К Рис 26 10 3 Для перемещения машины на верхней панели предусмотрены места крепления рым болтов I Рис Зб 10 4 Для сборки кронштейна защитной планки строгального вала 3 Рис 2а необходимо как показано на Рис Зв в кронштейн И Рис 16 вставить пластину Ж Рис 16 _____________ Выкрутите против часовой стрелки ручку фиксации защитной планки строгального вала 9 и как показано на Рис Зг вставьте защитную планку 10 Ручкой фиксации защитной планки строгального вала 9 зафиксируйте положение защитной планки 10 10 5 Вращая по часовой стрелке ручку крепления кронштейна защитной планки строгального вала 4 установите кронштейн защитной планки строгального вала 6 в резьбовое соединение приёмного стола 5 Рис 2а Положение кронштейна защитной планки строгального вала 6 зафиксируйте контргайкой 24 при условии свободного перемещения без люфта кронштейна защитной планки строгального вала 6 на установочной шпильке 23 Рис Зг 10 6 Совместите отверстия П Рис 36 с отверстиями на пластине направляющей планки Г вставьте два болта Н Вращая болты при помощи шестигранного ключа Е по часовой стрелке затяните до определенного усилия Рис 16 Рис Зд 10 7 Установите магнитный пускатель 14 как показано на Рис 2а Для этого необходимо выкрутить четыре винта и снять крышку корпуса магнитного пускателя 14 Выкрутите два винта на боковой панели машины совмещая отверстия расположенные по диагонали нижней стенки корпуса магнитного пускателя 14 и боковой панели машины Закрутите до определённого усилия вышеуказанные винты на прежнее место Закрутите четыре винта магнитного Рис 2а 10 8 6 7 37 Н Рис Зг Рис Зд 11 РЕГУЛИРОВКА НАПРАВЛЯЮЩЕГО УСТРОЙСТВА Рис Зд 11 1 Поворотом рукояток 25 против часовой стрелки ослабьте фиксацию положения направляющей планки 11 Конструкция рукоятки 25 предусматривает увеличенный ход поворота за счёт пружины Если рукоятку 25 то её можно переставить в другое положение 11 2 Поворотом против часовой стрелки ослабьте винт фиксации перемещения направляющей планки 37 11 3 При помощи угольника установите направляющую планку 11 под углом 90 к столу подачи Рис 4 зафиксируйте положение планки винтом фиксации 37 и ручками фиксации 25 Рис Зд Проверьте установку упорного болта расположенного с внутренней стороны направляющей планки 11 так чтобы в положении 90 направляющая планка 11 упиралась в болт При необходимости произведите регулировку установки упорного болта 11 4 Установка на углы отличающиеся от угла 90 в большую сторону производится при использовании угломера или специальных шаблонов
