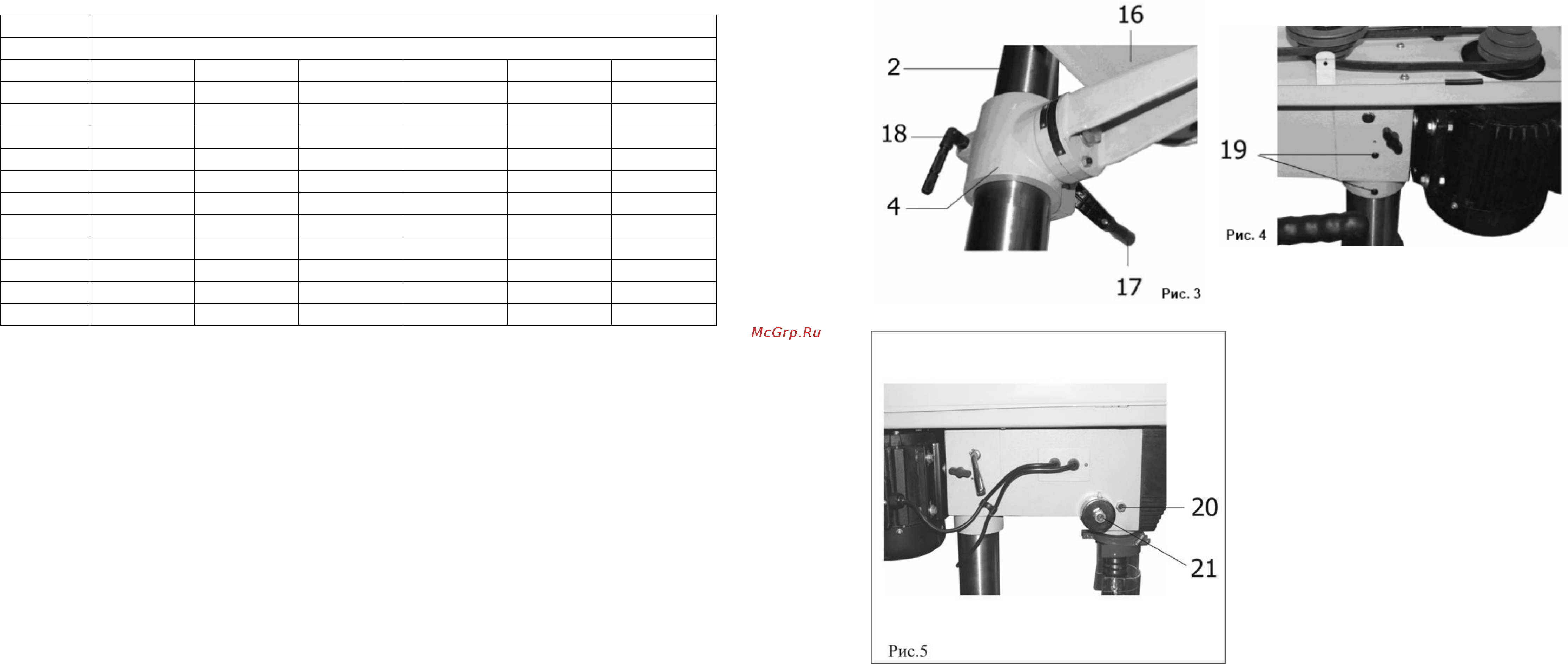

7 10 16 Диаметр МАТЕРИАЛ сверла Скорость вращения об мин мм Сталь Чугун Бронза Алюминий Пластик Дерево ФЗ 2500 2500 2500 2500 2500 2500 Ф4 2500 2500 2500 2500 2500 2500 Ф5 1750 2500 2500 2500 2500 2500 Ф6 1750 2500 2500 2500 2500 2500 Ф7 1250 1750 2500 2500 2500 2500 Ф8 1250 1750 2500 2500 2500 2500 Ф9 900 1250 1750 2500 2500 2500 Ф 10 900 1250 1750 1750 2500 2500 Ф 11 600 900 1250 1750 1750 2500 Ф 12 600 900 1250 1250 1250 1750 Ф 13 600 600 900 1250 1250 1750 17 Рис 3 11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНИМАНИЕ Не приступайте к техническому обслуживанию станка пока не убедитесь что он отключен от источника электрического тока вилка шнура питания отсоединена от питающей розетки Сверлильный станок не требует постоянного технического обслуживания но внимательный уход за ним и соблюдение чистоты на рабочем месте необходимы Это будет залогом длительного срока службы станка и исключит возможный травматизм 11 1 Содержите станок и рабочее место в чистоте Не допускайте накапливание пыли стружки и посторонних предметов на станке Освобождайте все трущиеся узлы и детали от пыли стружки и посторонних предметов Периодически очищайте станок сжатым воздухом 11 2 Заменяйте изношенные детали по мере необходимости Электрические шнуры в случае износа повреждения следует заменять немедленно 11 3 Приводной ремень следует менять когда натяжение последнего не предотвращает его проскальзывание на шкивах 11 4 Станок всегда необходимо проверять перед работой Все неисправности должны быть устранены и регулировки выполнены Проверьте плавность работы всех деталей и узлов 11 5 После окончания работы удалите стружку со станка и тщательно очистите все поверхности Рабочие поверхности должны быть сухими металлические неокрашенные поверхности слегка смазаны машинным маслом 11 6 Останавливайте станок проверяйте состояние крепления и положение всех сопрягаемых деталей узлов и механизмов станка после 50 часов наработки 11 7 Для смазки поверхностей станка применяйте машинное масло Для смазки ходовых винтов применяйте густую смазку типа ЛИТОЛ 11 8 При напряженной эксплуатации станка следует с периодичностью 1 раз в три месяца проверять смазку шпиндельного вала контролировать возможное появление поперечного люфта шпинделя и устранять его по мере необходимости При износе сверлильного патрона замените его на сверлильный патрон соответствующего типа Рис 5 9 8 Аккуратно установите на колонну 2 шпиндельную головку станка 8 Рис 2 предварительно ослабив винты фиксации 19 Рис 4 Поворачивая шпиндельную головку 8 на колонне 2 Рис 2 убедитесь что она села до упора Затяните винты фиксации 19 Рис 4 9 9 Установите ручку подачи 12 Рис 2 с помощью винта О Рис 1 как показано на рисунке 2 Убедитесь что шпиндель подается этой ручкой на всю глубину легко возвращается в исходное положение 9 10 Установите сверлильный патрон 6 Рис 2 на дорн I Рис 1 предварительно удалив с его поверхности смазку а также очистите от смазки внутреннюю посадочную поверхность сверлильного патрона 6 Рис 2 Закрепите сверлильный патрон 6 Рис 2 в сборе с дорном I Рис 1 на шпинделе легким ударом через деревянный брусок Кулачки сверлильного патрона 6 Рис 2 при этом должны быть сведены 9 11 Установите защитный экран 7 на посадочное место в шпиндельной головке 8 как показано на рисунке Рис 2 9 12 Установите и закрепите ручку 10 на защитном кожухе ременной передачи 11 Рис 2 9 13 Установите на рабочий стол 16 тиски 5 и зафиксируйте их положение специальными болтами Рис 2 не комплектуются 9 14 Проверьте наличие поперечного люфта шпинделя покачав за сверлильный патрон 6 Рис 2 Если люфт ощутим его можно минимизировать проворачивая по часовой стрелке винт 20 Рис 5 предварительно отпустив контрящую гайку По завершению регулировки затяните контрящую гайку Помните затягивая винт 20 Рис 5 вы прижимаете шпиндель Усилия возвратной пружины может оказаться недостаточным для автоматтеского подъема шпинделя в исходное положение 9 15 Регулировка усилия возвратной пружины шпинделя осуществляется вращением регулировочного болта 21 Рис 5
