Энкор корвет-403 94030 [10/18] Регулировка перемещения ходовых винтов суппортов рис 7 8 9 для регулировки перемещения ходового винта поворотного суппорта 12 необходимо ослабить фиксацию гайки 43 поворотом винта 44 против часовой стрелки вращая гайку 43 по часовой стрелке выберите люфт вращение маховика подачи поворотного суппорта 27 должно быть свободным и плавным поворотом против часовой стрелки винта 44 зафиксируйте положение гайки 43 рис 9 регулировка перемещения ходового винта поперечного суппорта 13 рис выполняется также как и регулировка перемещения ходового винта поворотного суппорта 12 см п 9

Содержание

• Корвв 1
• Станок 1
• Токарный 1
• Общие указания 3
• Технические данные 3
• Комплектность станка 4
• Описание работы электрической схемы 5
• Указания по технике безопасности 5
• Подключение станка к источнику питания 6
• Позиция по схеме сборки 6
• Распаковка 6
• Схема сборки узла станины 6
• Узел станины 6
• Рис 2 7
• Схема сборки узла задней бабки 7
• Узел задней бабки позиция по схеме сборки 7
• Устройство станка 7
• __________________________ 8 монтаж и сборка станка__________________________ 8
• Позиция по схеме сборки 8
• Регулировка 8
• Рис з рис 8
• Схема сборки узла поворотного суппорта 8
• Узел поворотного суппорта 8
• Рис 9
• Схема сборки узла суппортов 9
• Узел суппортов позиция по схеме сборки 9
• Инструкции по эксплуатации 10
• Код 10
• Патроне 9 извлеките т образный ключ патрона n из гнезда трёхкулачкового самоцентрирующегося патрона 9 рис 9 10 для замены кулачков 8 вставьте т образный ключ n в трёхкулачковый самоцентрнрующийся патрон 9 вращая т образный ключ n против часовой стрелки полностью разожмите кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 после этого кулачки 8 можно извлечь соблюдая очередность для установки кулачков 8 сохраняйте последовательность в обратном порядке соблюдая очерёдность кулачков 8 рис 9 10 используя рожковый ключ и рис 6 10
• Переместите заднюю бабку 17 до упора центра задней бабки 14 в заготовку закрепите заднюю бабку 17 в этой позиции поворотом по часовой стрелке гайки 19 10
• Поворотом против часовой стрелки ослабьте фиксацию гайки 19 фиксирующей положение задней бабки 17 расположенной в основании задней бабки 17 10
• Подготовка к работе рис 2 10 1 перед включением станка убедитесь в том что переключатель направления вращения шпинделя 6 находится в нейтральном положении 10 маховиком подачи поперечного суппорта 28 и маховиком ручной подачи каретки 29 отведите резец достаточно далеко от патрона 9 и заготовки 10 установите рычаг включения автоматической подачи 26 в положение выкл вниз 10
• Позиция по схеме сборки 10
• При помощи т образного ключа патрона n раздвиньте кулачки 8 трёхкулачкового 10
• Регулировка перемещения ходовых винтов суппортов рис 7 8 9 для регулировки перемещения ходового винта поворотного суппорта 12 необходимо ослабить фиксацию гайки 43 поворотом винта 44 против часовой стрелки вращая гайку 43 по часовой стрелке выберите люфт вращение маховика подачи поворотного суппорта 27 должно быть свободным и плавным поворотом против часовой стрелки винта 44 зафиксируйте положение гайки 43 рис 9 регулировка перемещения ходового винта поперечного суппорта 13 рис выполняется также как и регулировка перемещения ходового винта поворотного суппорта 12 см п 9 10
• Рис 10
• Рис рис 10
• Самоцентрирующегося патрона 9 вставьте заготовку и при помощи т образного ключа патрона n зажмите заготовку в трёхкулачковом самоцентрирующемся 10
• Схема сборки узла фартука 10
• Узел фартука 10
• Рис 0 11
• Рис 1 11
• Рис 2 11
• Узлы и детали электрооборудования 11
• Электрооборудование позиция по схеме сборки 11
• Позиция по схеме сборки 12
• Рис 3 12
• Рис 4 12
• Схема сборки узла настройки 12
• Узел настройки 12
• Установка шестерни б и промежуточных шестерней 120 и 127 для нарезания резцом дюймовой резьбы 12
• Установка шестерни б и промежуточных шестерней 120 и 127 для нарезания резцом метрической резьбы 12
• Рис 6 а 13
• Схема сборки узла натяжения 13
• Узел натяжения позиция по схеме сборки 13
• 250 350 500 900 1800 14
• А в с л 14
• Вс1 вс2 ас1 вез ас2 асз 14
• 30 32 30 45 48 32 48 45 48 32 48 15
• 32 32 30 40 32 56 30 40 32 56 15
• 40 32 32 32 32 32 32 32 15
• 45 38 40 44 46 48 52 56 15
• А 16 18 19 20 22 23 24 25 28 15
• В 8 9 9 10 11 11 12 13 14 15
• Рычаг 15
• С 32 36 38 40 44 46 48 52 56 15
• С с с в в в в 15
• Возможные неисправности и методы их устранения 16
• Рис 0 16
• Схема строповки 16
• Автоматической подачи 26 рис 17
• Гарантийные обязательства 17
• Дата изготовления _ 200 г отк штамп 17
• Дата продажи 200 г 17
• Одновременное включение ручки 17
• Подпись 17
• Подпись продавца штамп магазина 17
• Предупреждение не допускается 17
• Свидетельство о приёмке и продаже 17
• Техническое обслуживание 17
• Управления разъёмной гайкой ходового винта 25 и рычага включения 17
• Рекомендуемые приспособления и инструмент 18

Похожие устройства

• Энкор корвет-402 94020 Инструкция по эксплуатации
• Энкор "корвет-400" 20400 Инструкция по эксплуатации
• Энкор корвет-76 90760 Инструкция по эксплуатации
• Энкор корвет-75 90750 (10275) Инструкция по эксплуатации
• Энкор корвет-74 90740 Инструкция по эксплуатации
• Энкор корвет-71 90710 Инструкция по эксплуатации
• Энкор корвет-70 90700 (10270) Инструкция по эксплуатации
• Энкор лмэ-750/457 50281 Инструкция по эксплуатации
• Энкор ушм 1800/180э 50165 Инструкция по эксплуатации
• Энкор УШМ-1300/150Э (50161) Инструкция по эксплуатации
• Энкор УШМ-1100/125Э (50146) Инструкция по эксплуатации
• Энкор УШМ-900/125 (50145) Инструкция по эксплуатации
• Энкор дуэ-2 1050эр/13 50091 Инструкция по эксплуатации
• Энкор дэ-500эр/10 50063 Инструкция по эксплуатации
• Clarion MAX678RVD Руководство по эксплуатации
• Mazda CX-5 Руководство по эксплуатации
• Hotter FITNESS GRILL Инструкция по эксплуатации
• Hotter HX-1037 ECONOMY Инструкция по эксплуатации
• Hotter HX-1047 UNIVERSAL Инструкция по эксплуатации
• Hotter HX-1037 CLASSIC Инструкция по эксплуатации

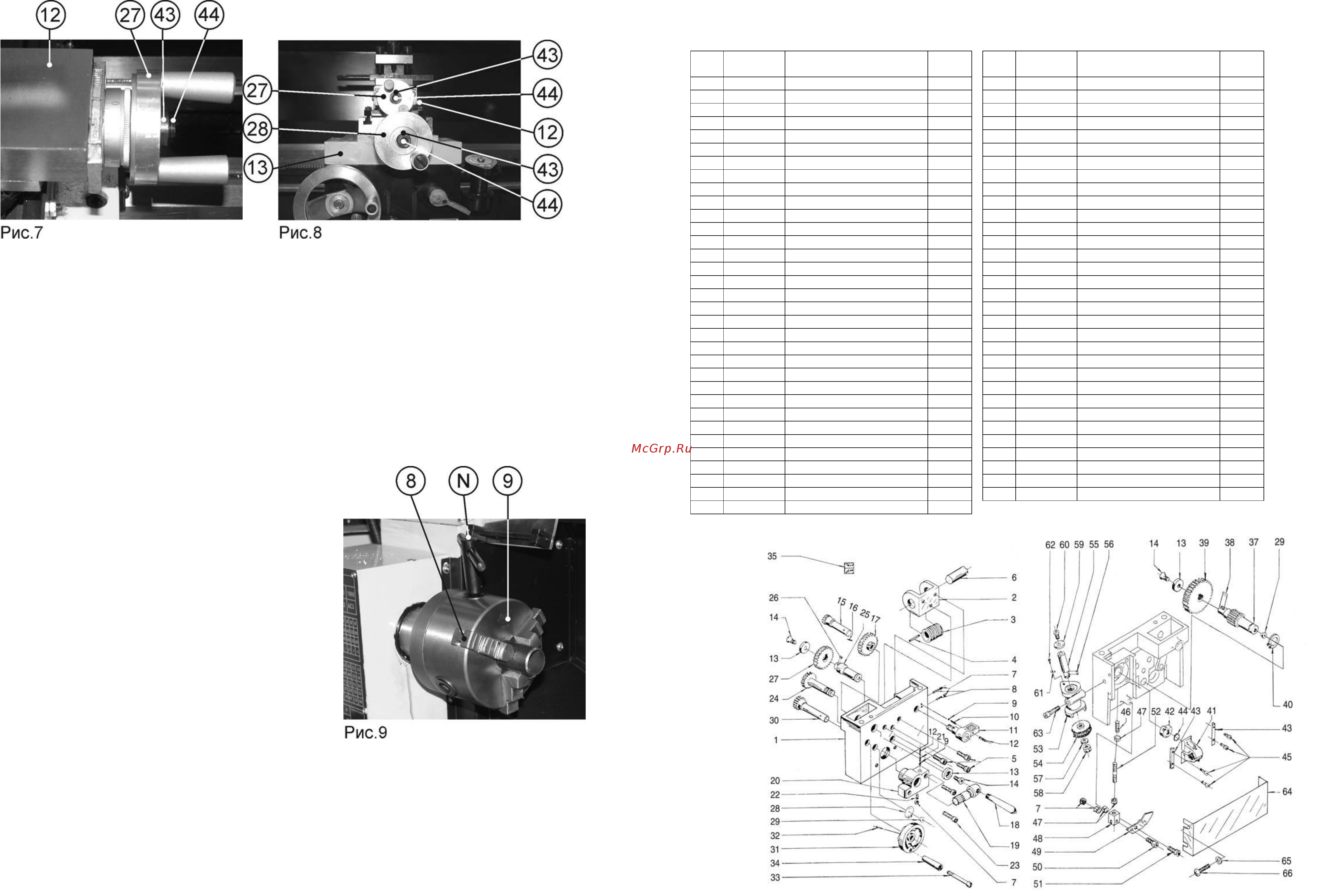

9 26 Узел фартука позиция по схеме сборки Рис 7 Рис 8 9 4 Регулировка перемещения ходовых винтов суппортов Рис 7 8 9 4 1 Для регулировки перемещения ходового винта поворотного суппорта 12 необходимо ослабить фиксацию гайки 43 поворотом винта 44 против часовой стрелки Вращая гайку 43 по часовой стрелке выберите люфт Вращение маховика подачи поворотного суппорта 27 должно быть свободным и плавным Поворотом против часовой стрелки винта 44 зафиксируйте положение гайки 43 Рис 7 9 4 2 Регулировка перемещения ходового винта поперечного суппорта 13 Рис 8 выполняется также как и регулировка перемещения ходового винта поворотного суппорта 12 См п 9 4 1 10 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ 10 1 Подготовка к работе Рис 2 10 1 1 Перед включением станка убедитесь в том что переключатель направления вращения шпинделя 6 находится в нейтральном положении 10 1 2 Маховиком подачи поперечного суппорта 28 и маховиком ручной подачи каретки 29 отведите резец достаточно далеко от патрона 9 и заготовки 10 1 3 Установите рычаг включения автоматической подачи 26 в положение ВЫКЛ вниз 10 1 4 При помощи Т образного ключа патрона N раздвиньте кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 вставьте заготовку и при помощи Т образного ключа патрона N зажмите заготовку в трёхкулачковом самоцентрирующемся патроне 9 Извлеките Т образный ключ патрона N из гнезда трёхкулачкового самоцентрирующегося патрона 9 Рис 9 10 1 5 Для замены кулачков 8 вставьте Т образный ключ N в трёхкулачковый самоцентрнрующийся патрон 9 Вращая Т образный ключ N против часовой стрелки полностью разожмите кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 После этого кулачки 8 можно извлечь соблюдая очередность Для установки кулачков 8 сохраняйте последовательность в обратном порядке соблюдая очерёдность кулачков 8 Рис 9 10 1 6 Используя рожковый ключ И Рис 16 поворотом против часовой стрелки ослабьте фиксацию гайки 19 фиксирующей положение задней бабки 17 расположенной в основании задней бабки 17 Переместите заднюю бабку 17 до упора центра задней бабки 14 в заготовку Закрепите заднюю бабку 17 в этой позиции поворотом по часовой стрелке гайки 19 1 2 3 4 5 6 7 8 9 10 И 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 Код 200988 200989 200990 200991 200992 200993 200994 200995 200996 200997 200998 200999 201000 201001 201002 201003 201004 201005 201006 201007 201008 201009 201010 201011 201012 201013 201014 201015 201016 201017 201018 201019 201020 Наименование детали Корпус фартука Скоба Червяк Шпонка Винт М6х25 Винт ходовой Г айка Винт М4х12 Шарик стальной Ф5 Пружина Ручка Винт Мбхб Шайба Винт М6х8 Шестерня 12Т Штифт пружинный Шестерня 43Т Ручка Вал шестерня 13Т Блок Пружина Винт М4х10 Винт МбхЗО Вал шестерня 43Т Вал Шпонка 4x5 Шестерня 41Т Кольцо Масленка Мб Шестерня 17Т Маховик Штифт пружинный 4x25 Винт Колво 1 1 1 1 3 1 1 2 2 1 1 2 3 3 1 1 1 1 1 1 1 1 2 1 1 1 1 2 1 1 1 1 1 34 35 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 Код 201021 201022 201023 201024 201025 201026 201027 201028 201029 201030 201031 201032 201033 201034 201035 201036 201037 201038 201039 201040 201041 201042 201043 201044 201045 201046 201047 201048 201049 201050 201051 201052 Наименование детали Ручка Шильдик Шестерня 18Т Шпонка Шестерня 42Т Кольцо стопорное Ф12 Полу гайка Кулачок стопорный Направляющая Кольцо стопорное Винт М4х16 Винт М5х25 Г айка М5 Блок управления Планка соединительная Винт М4х20 Винт М5х16 Винт Корпус резьбового диска Колесо червячное 64Т Вал Шпонка 3x10 Шайба Ф8 Г айка М8 Диск Винт МбхбО Указатель Винт Винт МбхбО Кожух фартука Шайба Ф4 Винт М4х8 Схема сборки узла фартука Рис 9 Колво 1 1 1 1 1 1 1 1 1 1 4 1 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 4
