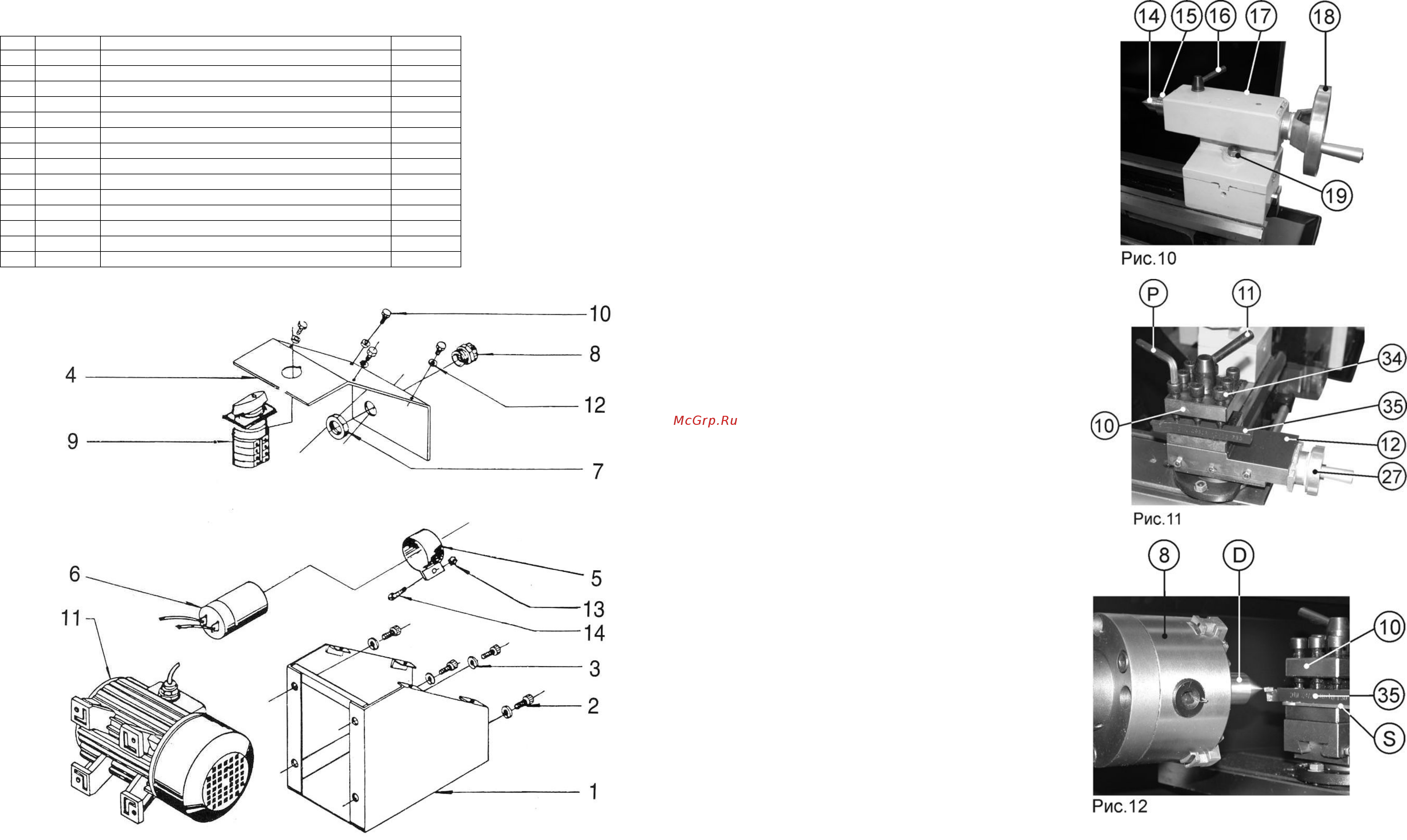

25 10 Электрооборудование позиция по схеме сборки 1 2 3 4 5 6 7 8 9 10 И 12 13 14 Код 200932 200933 200934 200935 200936 200937 200938 200939 200940 200941 200942 200943 200944 200945 Наименование детали Корпус Винт Шайба пружинная Кожух Хомут конденсатора Конденсатор Гайка Втулка Переключатель Винт Двигатель Шайба пружинная Ф5 Гайка М5 ВинтМ5х10 Кол во 1 4 4 1 1 1 1 1 1 4 1 4 1 1 Узлы и детали электрооборудования 9 фиксирующей положение задней бабки 17 Поверните ручку фиксации положения пиноли 16 против часовой стрелки Маховиком перемещения пиноли 18 по часовой стрелки подожмите центр 14 Поворотом ручки фиксации положения пиноли 16 по часовой стрелке зафиксируйте установленное положение пиноли 15 Рис 10 10 1 7 При снятии детали со станка операции п п 10 1 4 10 1 6 выполните в обратном порядке 10 1 8 Используя шестигранный ключ Р Рис 16 выкрутите 3 болта 34 Установите необходимый для предполагаемой операции резец 35 в резцедержатель 10 Равномерно с достаточным усилием закрутите три болта 34 Рис 11 Убедитесь что режущая часть головки резца 35 находится по центру диаметра заготовки Положение резца 35 проверьте по центру В зажатом в трёхкулачковом самоцентрирующимся патроне 8 Вылет головки резца должен быть примерно 10 мм но не превышать 15 мм не должен превышать полторы высоты державки резца По необходимости при установке резца 10 используйте подкладки разной толщины 8 Допускается использовать только одну подкладку Рис 12 Рис 10 Рис 11 10 1 9 Для ускорения и удобства работы можно установить в резцедержателе 10 параллельно но направленные в противоположные стороны головками два резца 35 Рис 13 при условии что оба резца 35 в резцедержателе 10 закрепляются тремя болтами 34 Рис 11 10 1 10 Поверните ручку фиксации резцедержателя И против часовой стрелки поворачивая резцедержатель 10 выберите необходимый для данной операции резец 35 или угол установки резца 35 зафиксируйте положение резцедержателя 10 повернув ручку фиксации резцедержателя И в обратном направлении с определённым усилием Рис 11 Рис 12
