Тепломаш КЭВ-9П301Е [2/12] Рис 8 вид на клеммную колодку внутри корпуса завесы
![Тепломаш КЭВ-9П301Е [2/12] Рис 8 вид на клеммную колодку внутри корпуса завесы](/views2/1024805/page2/bg2.png)

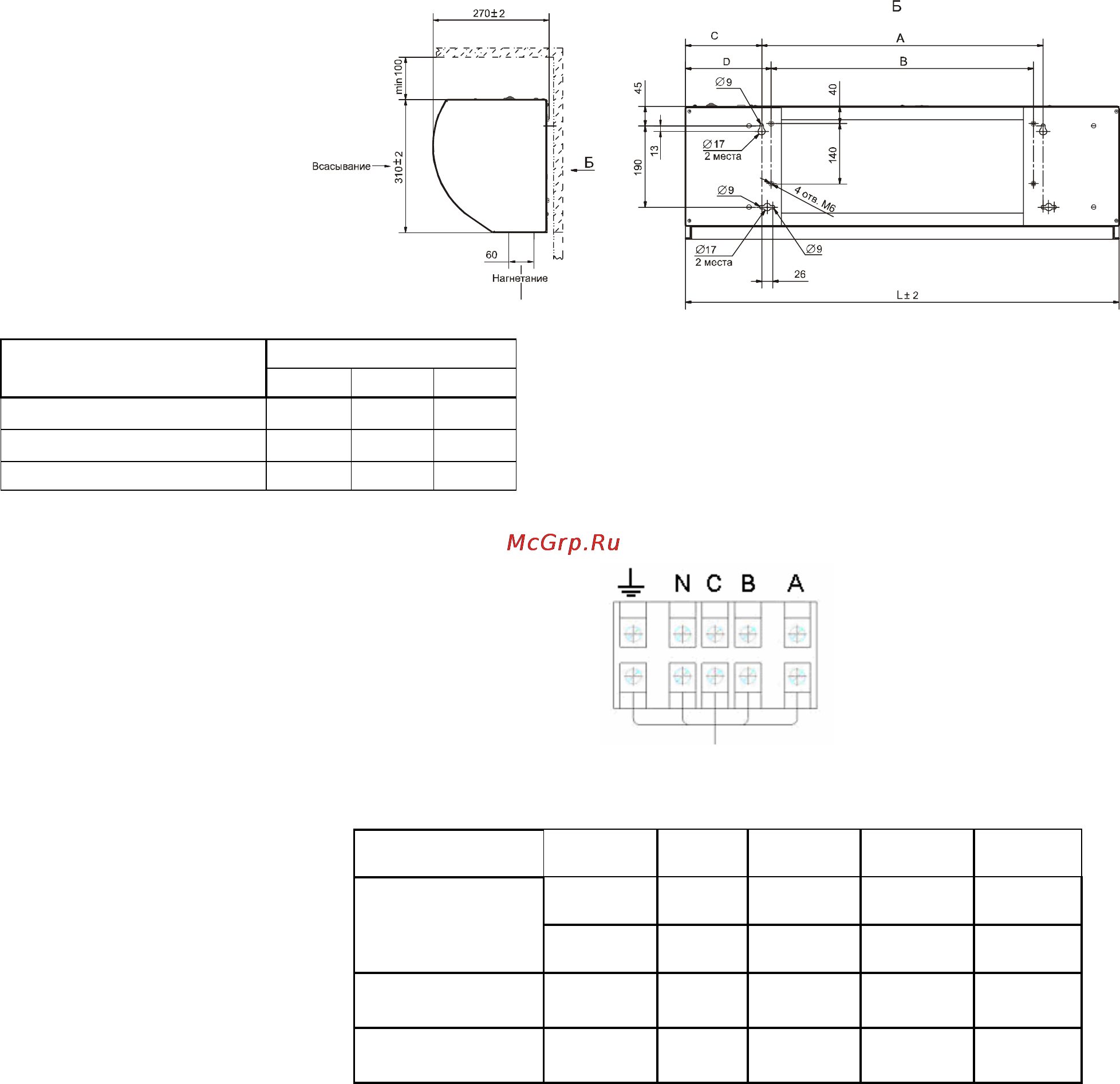

Рис. 7. Крепежные размеры
Размеры, мм
Модель
А B L
КЭВ-П303Е, КЭВ-П323Е 660 615 1017
КЭВ-П301Е 1130 1170 1500
КЭВ-П304Е 1605 1560 1962
Рис. 8. Вид на клеммную колодку внутри корпуса завесы
Таблица 2 Сечение подводящих медных проводов
Модель завесы КЭВ-6П КЭВ-9П КЭВ-12П КЭВ-18П КЭВ-24П
220В/380В 380В 380В 380В 380В
Автоматический
выключатель
40А/16А 25А 25А 40А 63А
Медный кабель
(трехфазный)
5х1,5 5х2,5 5х2,5 5х4,0 5х6,0
Медный кабель
(однофазный)
3х4,0 ---- ---- ---- ----
Опубликовано TopClimat
