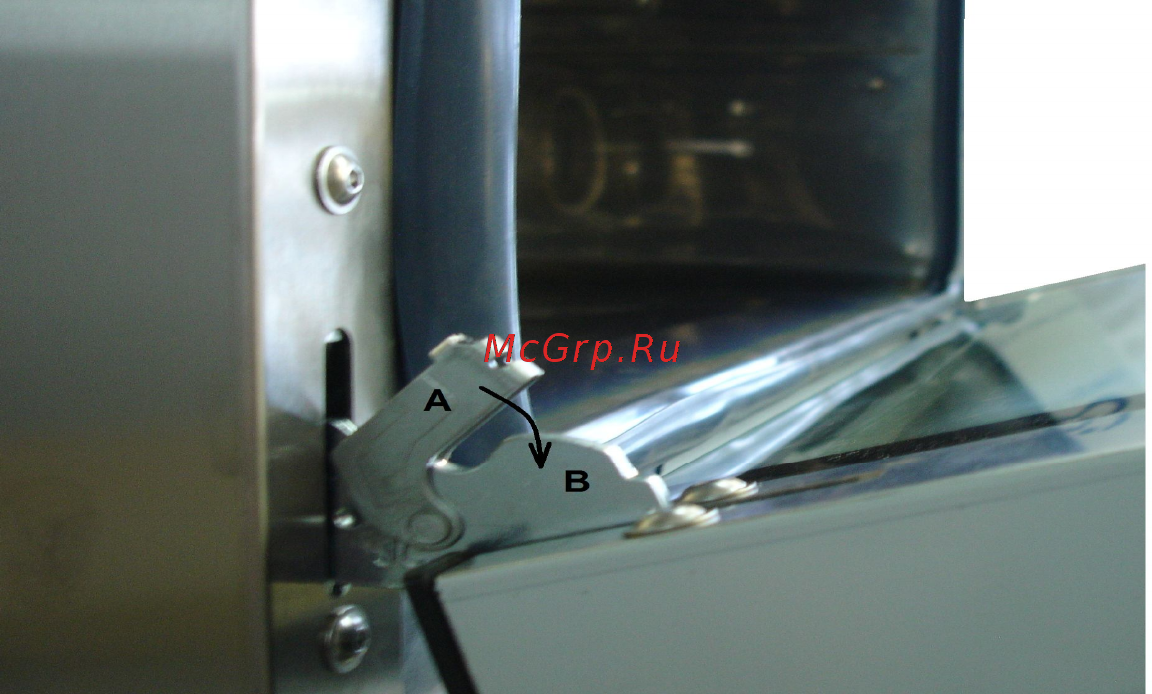

Рис. 3 Снятие двери.

6.2 Замена лампы освещения:

- охладите духовку до температуры (плюс) (40-50) °С;

- откройте дверь;

- открутите винты крепления рамки и снимите рамку;

- снимите стекло и прокладку лампу освещения;

- замените лампу.

Сборку произведите в обратной последовательности.

Примечание - Рекомендуется на винты крепления рамки нанести высокотемпературную

смазку (например: смазка Вьюрт CU800).

6.3 Замена шнура питания

При выявлении повреждения шнура питания следует его заменить специальным шнуром из

маслостойкой оболочки, защитными гибкими кабелями не легче обычных шнуров с оболочкой из

полихлорпропилена или другой равноценной синтетической оболочкой по 60245 IEC57.

Замену шнура должен производить только уполномоченная изготовителем организация.

Порядок замены шнура:

1. Обесточьте печь.

2. Отсоедините шнур питания от сети.

3. Используя крестовую отвертку снимите винты крепления задней стенки и стенку крепле-

ния электрооборудования.

4. На пускателе КМ1:1; КМ1:3 и КМ1:5 ослабьте винты крепления и отсоедините кабель.

5. На контакторе КМ2:А2 ослабьте винт и снимите провод с оболочкой синего цвета.

6. На болте эквипотенциальности ослабьте винт крепления шнура и демонтируйте провод с

оболочкой желто-зеленый.

7. Снимите поврежденный шнур питания.

Проложите новый шнур питания и произведите сборку в обратной последовательности
