Калибр СС-13С [7/8] Page 10 page 7

Содержание

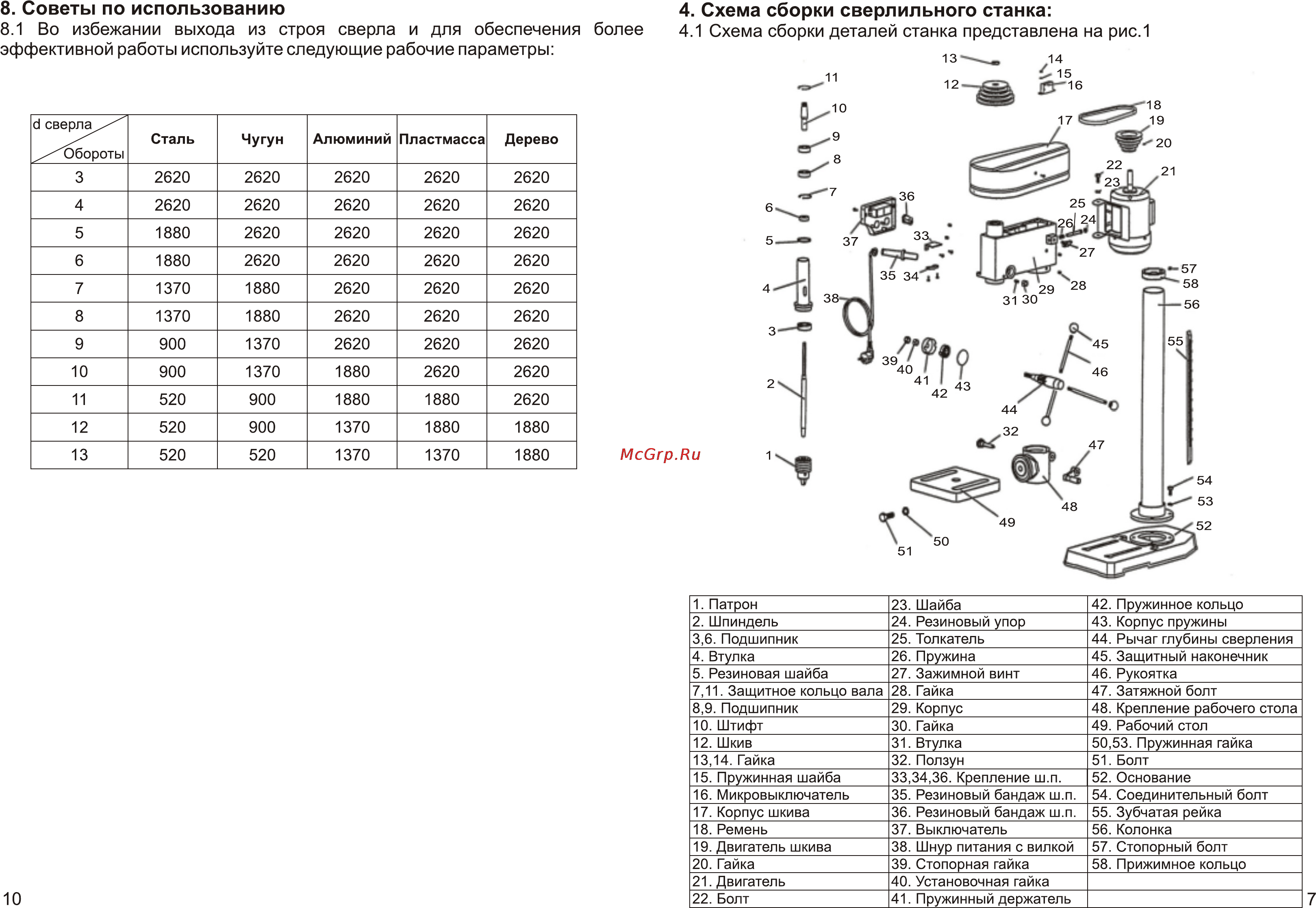

8 Советы по использованию 4 Схема сборки сверлильного станка 8 1 Во избежании выхода из строя сверла и для обеспечения более эффективной работы используйте следующие рабочие параметры 4 1 Схема сборки деталей станка представлена на рис 1 б сверла Сталь Чугун Алюминий Пластмасса 3 2620 2620 2620 2620 2620 4 2620 2620 2620 2620 2620 5 1880 2620 2620 2620 2620 6 1880 2620 2620 2620 2620 7 1370 1880 2620 2620 2620 8 1370 1880 2620 2620 2620 9 900 1370 2620 2620 2620 10 900 1370 1880 2620 2620 11 520 900 1880 1880 2620 12 520 900 1370 1880 1880 13 520 520 1370 1370 1880 Дерево Обороты 10 1 Патрон 2 Шпиндель 3 6 Подшипник 4 Втулка 5 Резиновая шайба 7 11 Защитное кольцо вала 8 9 Подшипник 10 Штифт 12 Шкив 13 14 Гайка 15 Пружинная шайба 16 Микровыключатель 17 Корпус шкива 18 Ремень 19 Двигатель шкива 20 Гайка 21 Двигатель 22 Болт 23 Шайба 24 Резиновый упор 25 Толкатель 26 Пружина 27 Зажимной винт 28 Гайка 29 Корпус 30 Гайка 31 Втулка 32 Ползун 33 34 36 Крепление ш п 35 Резиновый бандаж ш п 36 Резиновый бандаж ш п 37 Выключатель 38 Шнур питания с вилкой 39 Стопорная гайка 40 Установочная гайка 41 Пружинный держатель 42 Пружинное кольцо 43 Корпус пружины 44 Рычаг глубины сверления 45 Защитный наконечник 46 Рукоятка 47 Затяжной болт 48 Крепление рабочего стола 49 Рабочий стол 50 53 Пружинная гайка 51 Болт 52 Основание 54 Соединительный болт 55 Зубчатая рейка 56 Колонка 57 Стопорный болт 58 Прижимное кольцо
