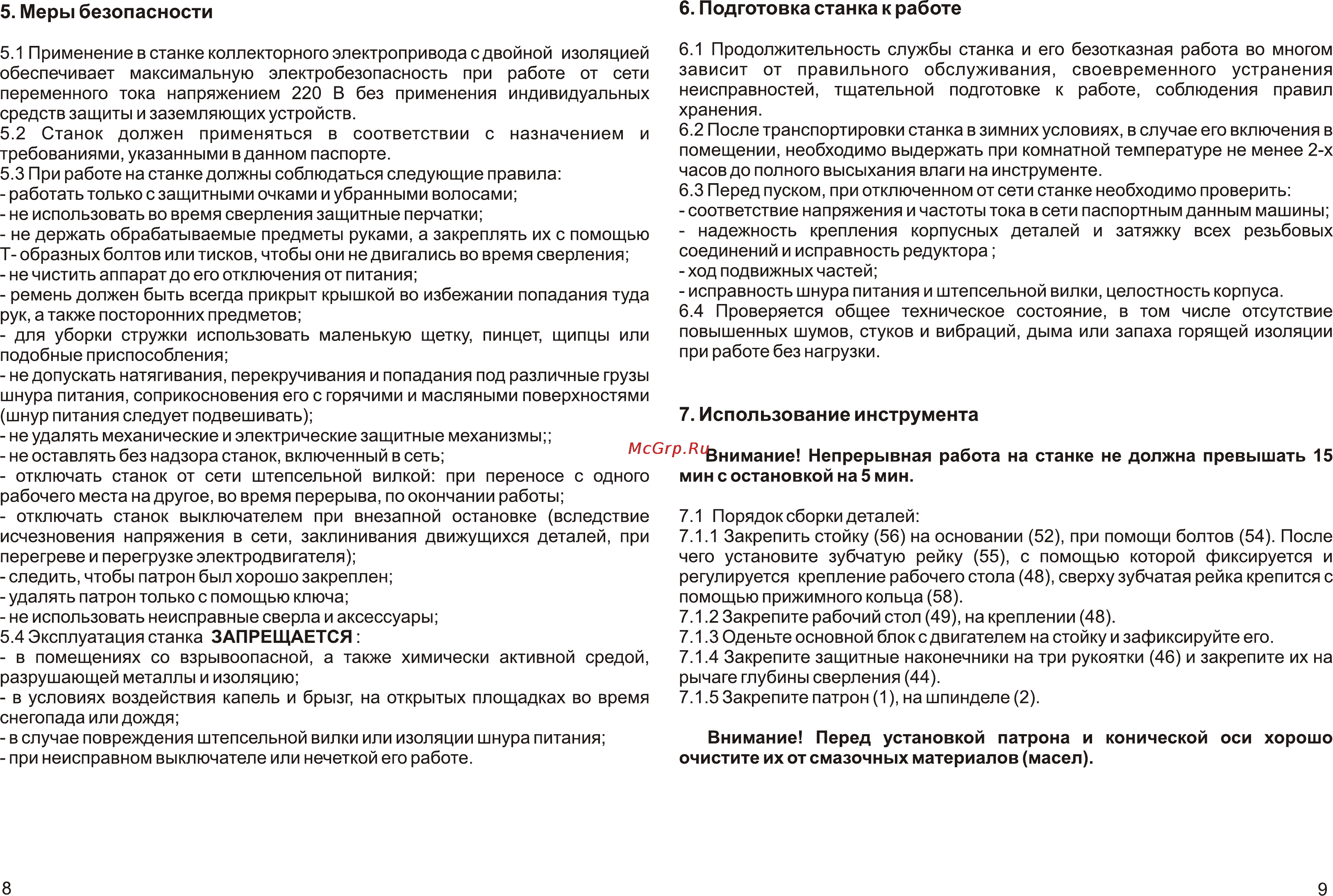

5 Меры безопасности 6 Подготовка станка к работе 5 1 Применение в станке коллекторного электропривода с двойной изоляцией обеспечивает максимальную электробезопасность при работе от сети переменного тока напряжением 220 В без применения индивидуальных средств защиты и заземляющих устройств 5 2 Станок должен применяться в соответствии с назначением и требованиями указанными в данном паспорте 5 3 При работе на станке должны соблюдаться следующие правила работать только с защитными очками и убранными волосами не использовать во время сверления защитные перчатки не держать обрабатываемые предметы руками а закреплять их с помощью Т образных болтов или тисков чтобы они не двигались во время сверления не чистить аппарат до его отключения от питания ремень должен быть всегда прикрыт крышкой во избежании попадания туда рук а также посторонних предметов для уборки стружки использовать маленькую щетку пинцет щипцы или подобные приспособления не допускать натягивания перекручивания и попадания под различные грузы шнура питания соприкосновения его с горячими и масляными поверхностями шнур питания следует подвешивать не удалять механические и электрические защитные механизмы не оставлять без надзора станок включенный в сеть отключать станок от сети штепсельной вилкой при переносе с одного рабочего места на другое во время перерыва по окончании работы отключать станок выключателем при внезапной остановке вследствие исчезновения напряжения в сети заклинивания движущихся деталей при перегреве и перегрузке электродвигателя следить чтобы патрон был хорошо закреплен удалять патрон только с помощью ключа не использовать неисправные сверла и аксессуары 5 4 Эксплуатация станка ЗАПРЕЩАЕТСЯ в помещениях со взрывоопасной а также химически активной средой разрушающей металлы и изоляцию в условиях воздействия капель и брызг на открытых площадках во время снегопада или дождя в случае повреждения штепсельной вилки или изоляции шнура питания при неисправном выключателе или нечеткой его работе 6 1 Продолжительность службы станка и его безотказная работа во многом зависит от правильного обслуживания своевременного устранения неисправностей тщательной подготовке к работе соблюдения правил хранения 6 2 После транспортировки станка в зимних условиях в случае его включения в помещении необходимо выдержать при комнатной температуре не менее 2 х часов до полного высыхания влаги на инструменте 6 3 Перед пуском при отключенном от сети станке необходимо проверить соответствие напряжения и частоты тока в сети паспортным данным машины надежность крепления корпусных деталей и затяжку всех резьбовых соединений и исправность редуктора ход подвижных частей исправность шнура питания и штепсельной вилки целостность корпуса 6 4 Проверяется общее техническое состояние в том числе отсутствие повышенных шумов стуков и вибраций дыма или запаха горящей изоляции при работе без нагрузки 8 7 Использование инструмента Внимание Непрерывная работа на станке не должна превышать 15 мин с остановкой на 5 мин 7 1 Порядок сборки деталей 7 1 1 Закрепить стойку 56 на основании 52 при помощи болтов 54 После чего установите зубчатую рейку 55 с помощью которой фиксируется и регулируется крепление рабочего стола 48 сверху зубчатая рейка крепится с помощью прижимного кольца 58 7 1 2 Закрепите рабочий стол 49 на креплении 48 7 1 3 Оденьте основной блок с двигателем на стойку и зафиксируйте его 7 1 4 Закрепите защитные наконечники на три рукоятки 46 и закрепите их на рычаге глубины сверления 44 7 1 5 Закрепите патрон 1 на шпинделе 2 Внимание Перед установкой патрона и очистите их от смазочных материалов масел конической оси хорошо 9
