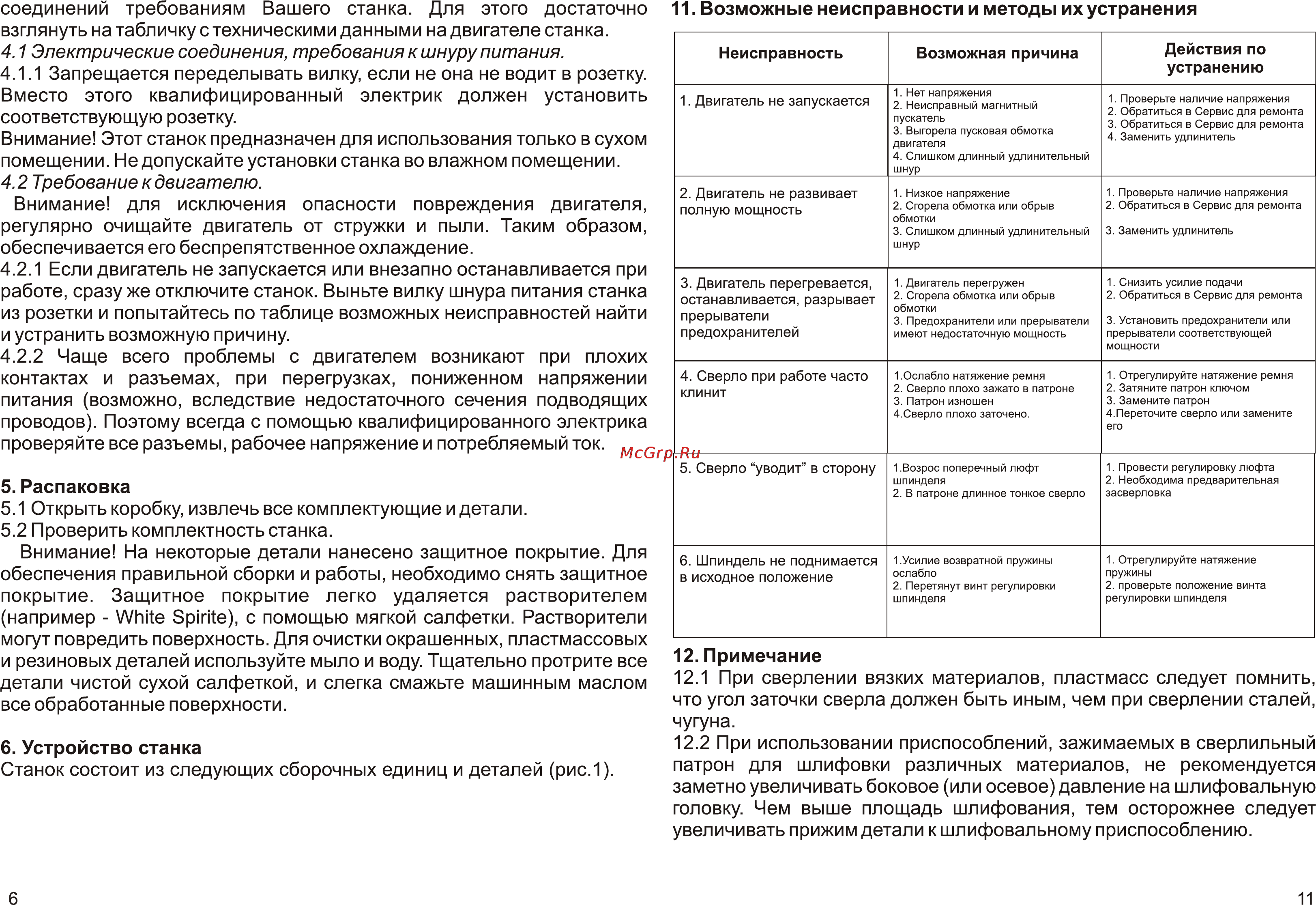

соединений требованиям Вашего станка Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка 4 1 Электрические соединения требования к шнуру питания 4 1 1 Запрещается переделывать вилку если не она не водит в розетку Вместо этого квалифицированный электрик должен установить соответствующую розетку Внимание Этот станок предназначен для использования только в сухом помещении Не допускайте установки станка во влажном помещении 4 2 Требование к двигателю Внимание для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки и пыли Таким образом обеспечивается его беспрепятственное охлаждение 4 2 1 Если двигатель не запускается или внезапно останавливается при работе сразу же отключите станок Выньте вилку шнура питания станка из розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину 4 2 2 Чаще всего проблемы с двигателем возникают при плохих контактах и разъемах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов Поэтому всегда с помощью квалифицированного электрика проверяйте все разъемы рабочее напряжение и потребляемый ток 5 Распаковка 5 1 Открыть коробку извлечь все комплектующие и детали 5 2 Проверить комплектность станка Внимание На некоторые детали нанесено защитное покрытие Для обеспечения правильной сборки и работы необходимо снять защитное покрытие Защитное покрытие легко удаляется растворителем например White Spirite с помощью мягкой салфетки Растворители могут повредить поверхность Для очистки окрашенных пластмассовых и резиновых деталей используйте мыло и воду Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте машинным маслом все обработанные поверхности 6 Устройство станка Станок состоит из следующих сборочных единиц и деталей рис 1 6 11 Возможные неисправности и методы их устранения Неисправность 1 Двигатель не запускается Возможная причина 1 Нет напряжения 2 Неисправный магнитный пускатель 3 Выгорела пусковая обмотка двигателя 4 Слишком длинный удлинительный шнур Действия по устранению 1 Проверьте наличие напряжения 2 Обратиться в Сервис для ремонта 3 Обратиться в Сервис для ремонта 4 Заменить удлинитель 1 Низкое напряжение 2 Сгорела обмотка или обрыв обмотки 3 Слишком длинный удлинительный шнур 1 Проверьте наличие напряжения 2 Обратиться в Сервис для ремонта 3 Двигатель перегревается останавливается разрывает прерыватели предохранителей 1 Двигатель перегружен 2 Сгорела обмотка или обрыв обмотки 3 Предохранители или прерыватели имеют недостаточную мощность 1 Снизить усилие подачи 2 Обратиться в Сервис для ремонта 4 Сверло при работе часто клинит 1 Ослабло натяжение ремня 2 Сверло плохо зажато в патроне 3 Патрон изношен 4 Сверло плохо заточено 1 Отрегулируйте натяжение ремня 2 Затяните патрон ключом 3 Замените патрон 4 Переточите сверло или замените его 5 Сверло уводит в сторону 1 Возрос поперечный люфт шпинделя 2 В патроне длинное тонкое сверло 1 Провести регулировку люфта 2 Необходима предварительная засверловка 6 Шпиндель не поднимается в исходное положение 1 Усилие возвратной пружины ослабло 2 Перетянут винт регулировки шпинделя 1 Отрегулируйте натяжение пружины 2 проверьте положение винта регулировки шпинделя 2 Двигатель не развивает полную мощность 3 Заменить удлинитель 3 Установить предохранители или прерыватели соответствующей мощности 12 Примечание 12 1 При сверлении вязких материалов пластмасс следует помнить что угол заточки сверла должен быть иным чем при сверлении сталей чугуна 12 2 При использовании приспособлений зажимаемых в сверлильный патрон для шлифовки различных материалов не рекомендуется заметно увеличивать боковое или осевое давление на шлифовальную головку Чем выше площадь шлифования тем осторожнее следует увеличивать прижим детали к шлифовальному приспособлению 11
