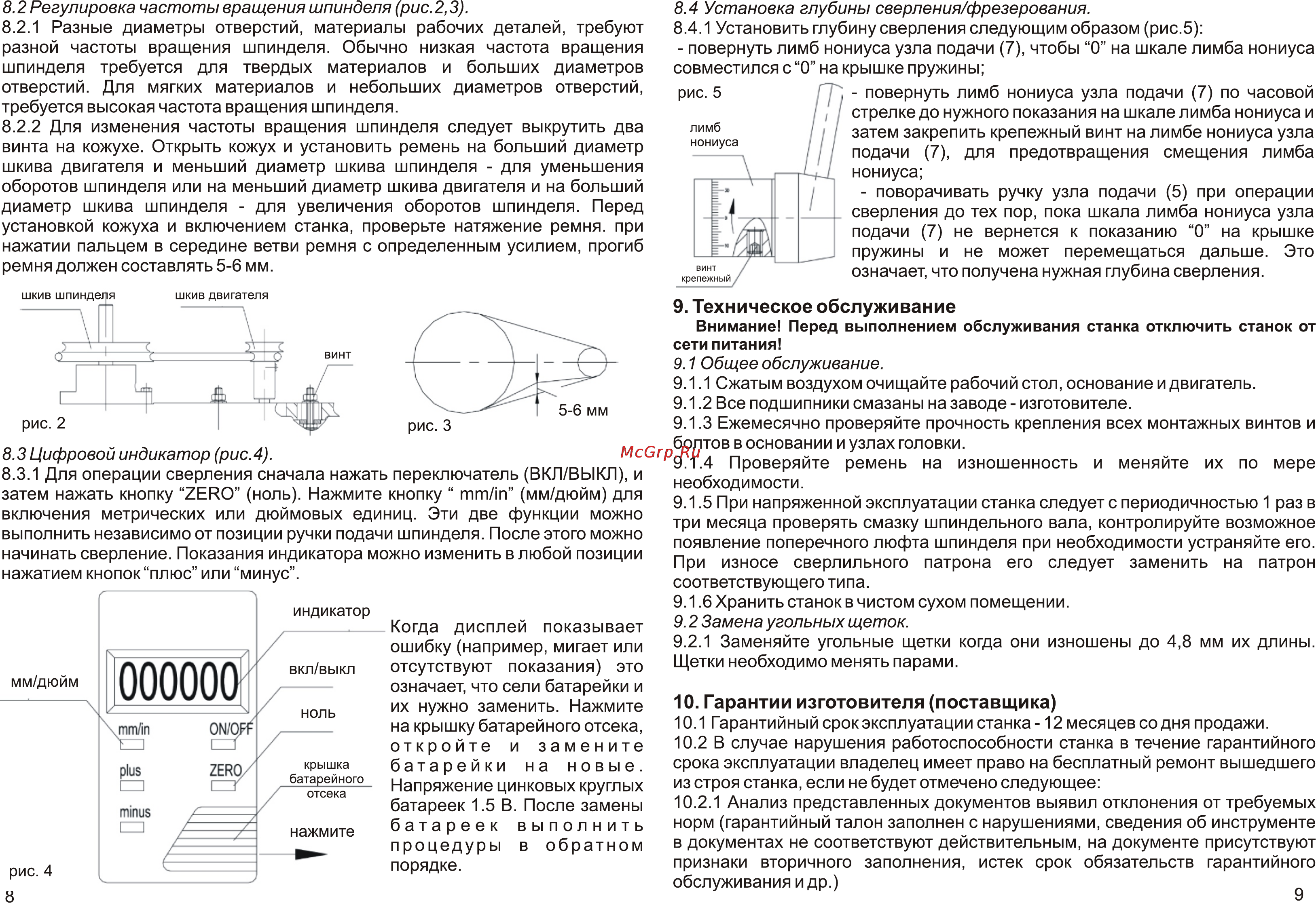

8 2 Регулировка частоты вращения шпинделя рис 2 3 8 2 1 Разные диаметры отверстий материалы рабочих деталей требуют разной частоты вращения шпинделя Обычно низкая частота вращения шпинделя требуется для твердых материалов и больших диаметров отверстий Для мягких материалов и небольших диаметров отверстий требуется высокая частота вращения шпинделя 8 2 2 Для изменения частоты вращения шпинделя следует выкрутить два винта на кожухе Открыть кожух и установить ремень на больший диаметр шкива двигателя и меньший диаметр шкива шпинделя для уменьшения оборотов шпинделя или на меньший диаметр шкива двигателя и на больший диаметр шкива шпинделя для увеличения оборотов шпинделя Перед установкой кожуха и включением станка проверьте натяжение ремня при нажатии пальцем в середине ветви ремня с определенным усилием прогиб ремня должен составлять 5 6 мм 8 4 Установка глубины сверления фрезерования 8 4 1 Установить глубину сверления следующим образом рис 5 повернуть лимб нониуса узла подачи 7 чтобы 0 на шкале лимба нониуса совместился с 0 на крышке пружины повернуть лимб нониуса узла подачи 7 по часовой стрелке до нужного показания на шкале лимба нониуса и затем закрепить крепежный винт на лимбе нониуса узла подачи 7 для предотвращения смещения лимба нониуса поворачивать ручку узла подачи 5 при операции сверления до тех пор пока шкала лимба нониуса узла подачи 7 не вернется к показанию 0 на крышке пружины и не может перемещаться дальше Это означает что получена нужная глубина сверления 9 Техническое обслуживание Внимание Перед выполнением обслуживания станка отключить станок от сети питания 9 1 Общее обслуживание 8 3 Цифровой индикатор рис 4 8 3 1 Для операции сверления сначала нажать переключатель ВКЛ ВЫКЛ и затем нажать кнопку ZERO ноль Нажмите кнопку mm in мм дюйм для включения метрических или дюймовых единиц Эти две функции можно выполнить независимо от позиции ручки подачи шпинделя После этого можно начинать сверление Показания индикатора можно изменить в любой позиции нажатием кнопок плюс или минус Когда дисплей показывает ошибку например мигает или отсутствуют показания это означает что сели батарейки и их нужно заменить Нажмите на крышку батарейного отсека откройте и замените батарейки на новые Напряжение цинковых круглых батареек 1 5 В После замены батареек выполнить процедуры в обратном порядке 9 1 1 Сжатым воздухом очищайте рабочий стол основание и двигатель 9 1 2 Все подшипники смазаны на заводе изготовителе 9 1 3 Ежемесячно проверяйте прочность крепления всех монтажных винтов и болтов в основании и узлах головки 9 1 4 Проверяйте ремень на изношенность и меняйте их по мере необходимости 9 1 5 При напряженной эксплуатации станка следует с периодичностью 1 раз в три месяца проверять смазку шпиндельного вала контролируйте возможное появление поперечного люфта шпинделя при необходимости устраняйте его При износе сверлильного патрона его следует заменить на патрон соответствующего типа 9 1 6 Хранить станок в чистом сухом помещении 9 2 Замена угольных щеток 9 2 1 Заменяйте угольные щетки когда они изношены до 4 8 мм их длины Щетки необходимо менять парами 10 Гарантии изготовителя поставщика 10 1 Гарантийный срок эксплуатации станка 12 месяцев со дня продажи 10 2 В случае нарушения работоспособности станка в течение гарантийного срока эксплуатации владелец имеет право на бесплатный ремонт вышедшего из строя станка если не будет отмечено следующее 10 2 1 Анализ представленных документов выявил отклонения от требуемых норм гарантийный талон заполнен с нарушениями сведения об инструменте в документах не соответствуют действительным на документе присутствуют признаки вторичного заполнения истек срок обязательств гарантийного обслуживания и др
