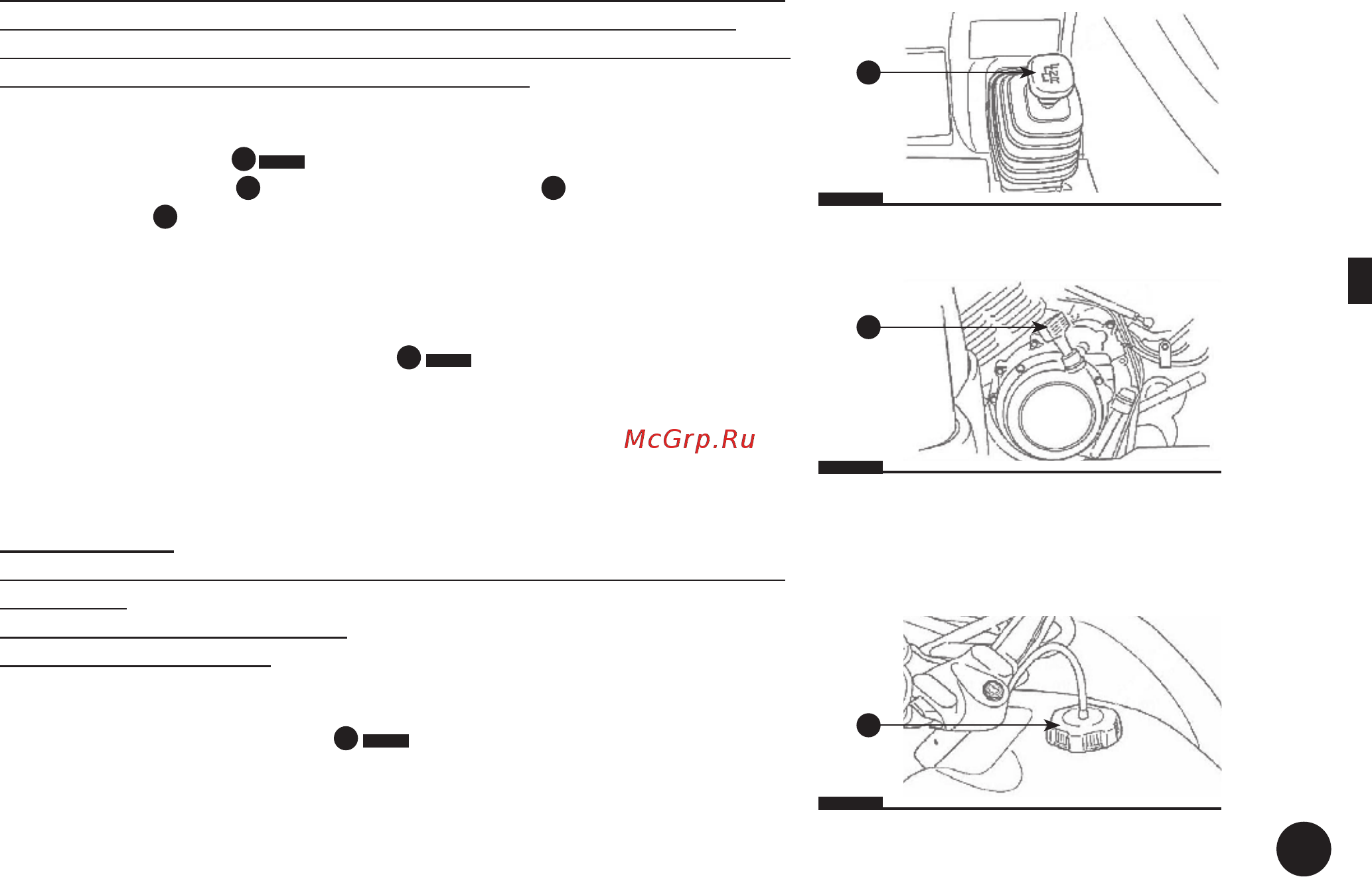

![Baltmotors ATV 400 [21/99] Ручной стартер](/views2/1249248/page21/bg15.png)
ОРГАНЫ УПРАВЛЕНИЯ
19
7
РАЗДЕЛ
Если пользоваться стояночным тормозом небрежно, это может стать
причиной преждевременного износа тормозной системы. Всегда
устанавливайте ATV при парковке на стояночный тормоз и убедитесь,
что он отпущен, прежде чем начать движение.
7.6 Рычаг переключения передач
При помощи рычага
1
Рис. 18
коробки передач можно выбрать
переднюю передачу
F
, нейтральную передачу
N
и передачу
заднего хода
R
. Для выбора режимов работы трансмиссии изучите
раздел «12.3 Переключение передач» (стр. 34).
7.7 Ручной стартер
Если аккумулятор разряжен и не может запустить двигатель,
воспользуйтесь ручным стартером
1
Рис. 19
, с помощью которого
возможна эксплуатация мотовездехода, пока не будет заряжен
аккумулятор.
Для запуска необходимо крепко взяться за ручку, выбрать слабину
и потянуть с силой трос, затем дать тросу вернуться обратно. Если
двигатель не запустился, повторите процедуру запуска.
V Примечание
Не бросайте трос после запуска двигателя! Позвольте ему смотаться
на стартер.
Не вытягивайте трос до упора.
Не дёргайте резко трос.
7. 8 Крышка топливного бака
Крышка заливной горловины
1
Рис. 20
топливного бака снимается
поворачиванием против часовой стрелки, а ставится на место
вворачиванием по часовой стрелке.
Рис. 18
1
Рис. 19
1
Рис. 20
1
