11
мощи согласования работы данного котла по рекомендуемым
схемам с термостатическими или электронными устройствами
(см. рис. 11).
Котлы, работающие в системах с принудительной циркуляцией,
должны быть оснащены термостатической защитой от перегре-
ва. Данное устройство должно защищать котел от перегрева при
перебоях в электроснабжении. Завод-производитель предлага-
ет в качестве защиты по перегреву использовать клапан без-
опасности Caleffi 544 (см. рис.7 и 9).
Порядок монтажа
1. Установить корпус котла на негорючую подкладку.
2. Выход и вход из котла оснащены фланцами, на которые уста-
навливаются трубопроводы.
3. Трубопровод на входе и выходе должен быть двухдюймовый.

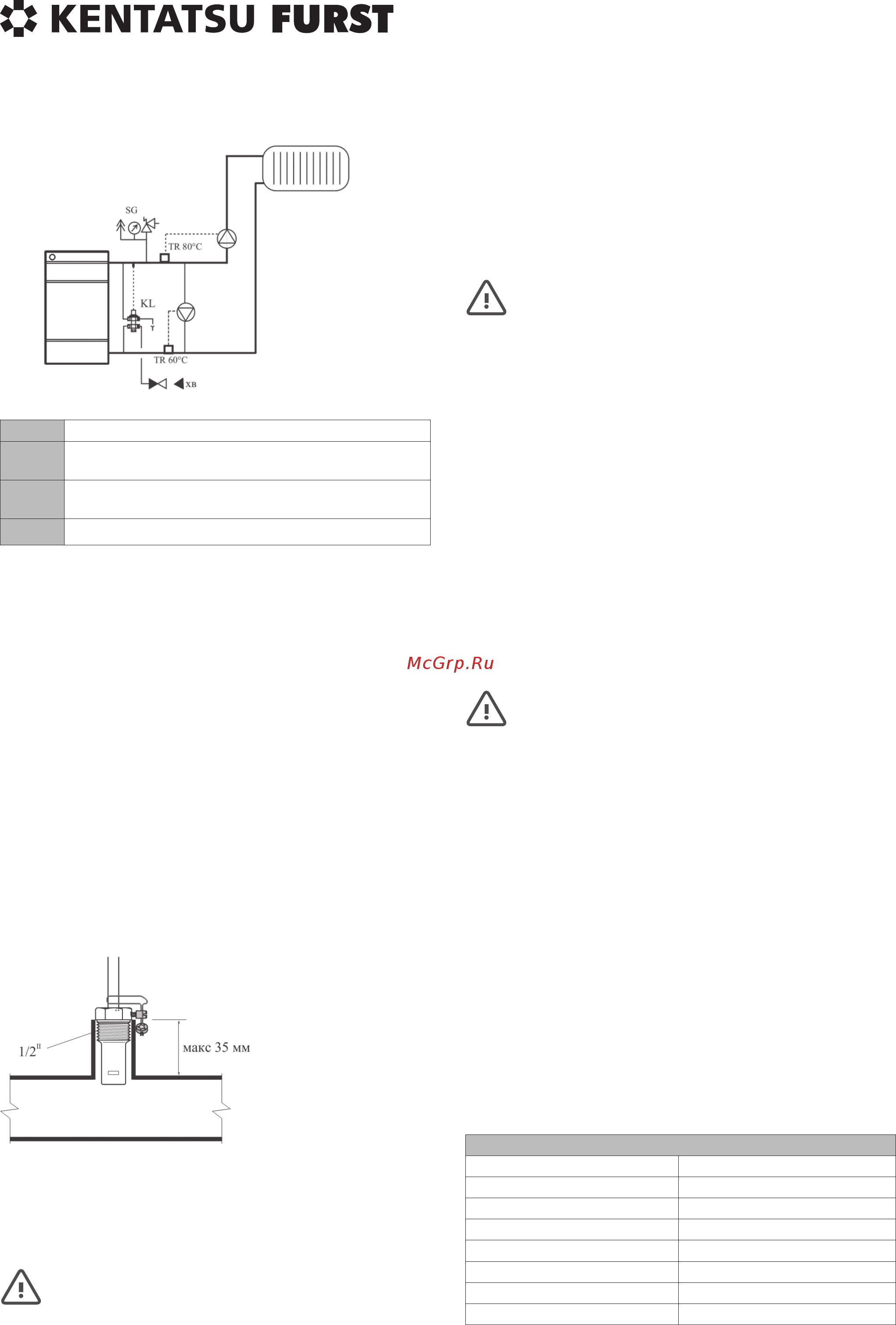

Рис. 11. Схематическое изображение системы с принудитель-
ной циркуляцией
Рис. 12. Установка
датчика клапана
безопасности
4. На расстоянии не больше 0,5 м от выхода отопительной воды
из котла подготовить внешний выход (см. рис. 12) с внутренней
резьбой и в нее установить датчик температуры отопительной
воды из клапана безопасности Caleffi 544 (см. рис. 7, поз. 4).
Допускается использовать только оригинальную гиль-
зу, которая является частью клапана безопасности.
5. За выходом датчика температуры необходимо сделать отвод
с минимальным диаметром 1/2",подключить к нему клапан без-
опасности (вход в клапан обозначен стрелкой, направленной в
корпус клапана). На вход клапана безопасности рекомендуется
ставить фильтр (рис. 7, поз. 2).
6. Воду, выходящую из клапана безопасности (выход из клапана
обозначен буквой S), отвести в канализацию (рис. 7, поз. 5).
Необходимо обеспечить защиту людей от воды, вы-
ходящей из клапана безопасности в канализацию.
7. На обратной линии отопительной воды на расстоянии не мень-
ше 0,5 м от котла сделать отвод с минимальным диаметром 1/2"
и подключить его к выходу охлаждающей воды из клапана без-
опасности (выход из клапана обозначен стрелкой, направленной
из корпуса клапана – рис. 7).
8. На вход охлаждающей воды в клапан безопасности (вход в
клапан обозначен буквой С) подключите подвод холодной воды
с минимальным диаметром 1/2". На входе холодной воды в кла-
пан рекомендуется ставить фильтр (рис. 7, поз. 6).
9. В отверстие в верхней части передней секции установить тер-
момеханический регулятор мощности.
10. После подключения котла в систему отопления навинтите на
заднюю секцию сливной кран (вместо пробки, рис. 13, поз. 35).
11. Насадить дымовую трубу на дымовую насадку и вставить её
в отверстие дымохода. Диаметр дымовой трубы приведен в та-
блице технических характеристик.
Все соединительные материалы, использованные
для установки котла, должны быть рассчитаны для
температуры 110 °C и давления минимум 4 бар.
Между котлом и расширительным баком не должно быть за-
порной арматуры.
Сливной кран и предохранительный клапан необходимо
устанавливать в самой нижней точке системы.
Перед подключением дымохода, проверьте, соответствует
ли дымоход действующим нормативам.
Для отвода продуктов сгорания можно использовать только
сертифицированные дымоходные компоненты.
Требования к качеству воды
Требования к качеству воды для хозяйственных нужд опреде-
ляет по ГОСТам и другим нормативным документам. Если со-
вокупная концентрация кальция и магния в воде превышает 1,8
ммоль/л, следует считать целесообразным применение других
«нехимических» мер против образования накипи (например, об-
работка воды магнитным или электростатическим полем).
Показатели качества воды
Водородный показатель PH 6-8
Удельная электропроводность не более 200 мСм/см (25 °C)
Ионы Cl не более 50 мг/кг
Ионы SO
4
не более 50 мг/кг
Железо не более 0,3 мг/кг
Щелочность не более 50 мг/кг
Общая жесткость не более 50 мг-экв/л
Ионы Si не более 30 мг/кг
SG
Группа безопасности.
TR 80 °C
Накладной термостат для включения насоса системы отопле-
ния при достижении температуры в подающей линии 80 °C.
TR 60 °C
Накладной термостат для включения подмешивающего насо-
са при понижении температуры в обратной линии до 60 °C
KL
Клапан безопасности от перегрева Caleffi 544
