Kentatsu Furst Elegant-03 [12/20] Устройство котла elegant

12

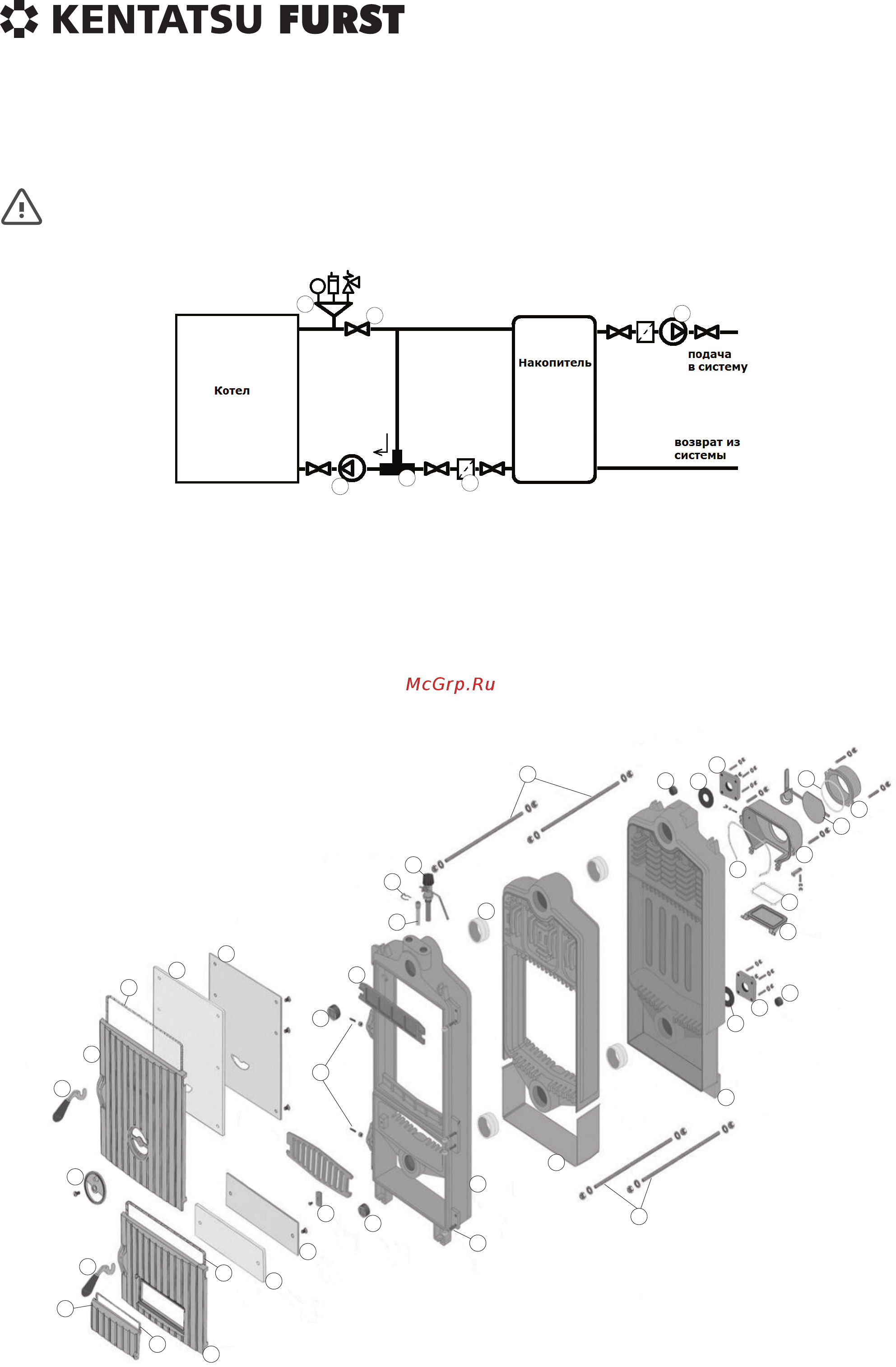

Пример обвязки котла

Для сохранения гарантии твердотопливные котлы E обвязываются с устройствами повышения температуры обратной

магистрали (дополнительный насос антиконденсации или клапан ESBE VTC511) и группой безопасности.

1 – Группа безопасности

2 – Шаровый кран

3 – Циркуляционный насос загрузки накопителя

4 – Термостатический клапан ESBE VTC511 (поддержание

температуры возврата в котел не ниже 60 °С)

5 – Фильтр грязевик

6 – Циркуляционный насос системы отопления

29

28

3

38

12

8

5

24

27

22

Рис. 13 а
