- 6 -
В этом разделе содержится подробное описание этих подсистем и вариантов их исполнения.
См. разделы A.1 и A.2.
2.2.1 Система управления
Эта система предназначена для управления охладителем и контроля его работы. Она состоит из
микропроцессорного контроллера, соединенного с различными датчиками, манометрами, клапанами,
переключателями и разъемами входов/выходов устройства.

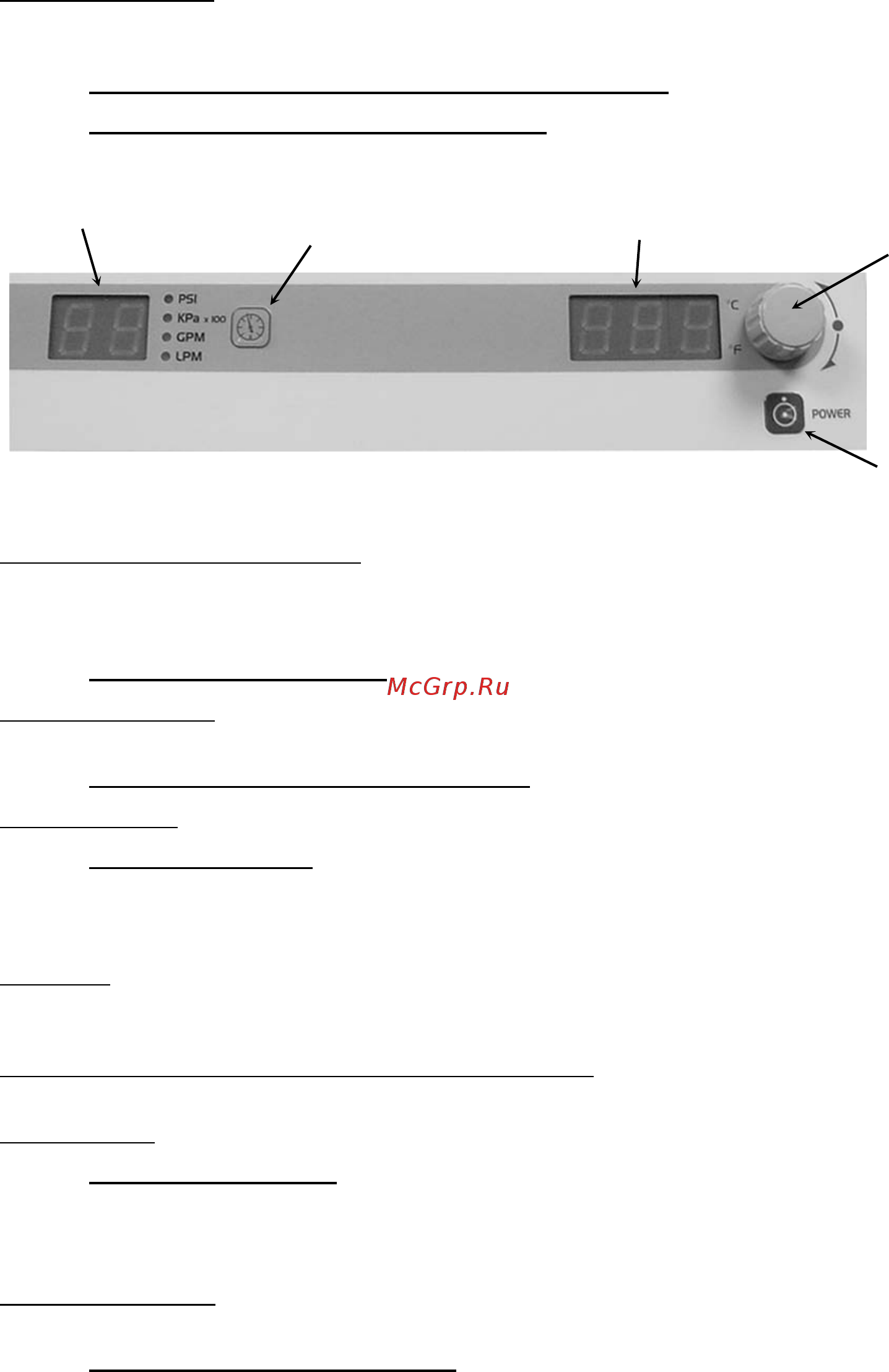

Контрольная панель — предназначена для задания значения температуры, единиц измерения и температуры
и значений других параметров работы. Эксплуатационные данные отображаются с помощью светодиодных
индикаторов.
БЛОК УПРАВЛЕНИЯ КОНТРОЛЛЕРА ТЕМПЕРАТУРЫ = номер детали: 500-367
БЛОК УПРАВЛЕНИЯ ИСТОЧНИКОМ ТОКА = номер детали: 215-513
Выключатель питания/отключения — основной выключатель питания расположен на передней дверце
устройства. Этот выключатель также отключает питание при доступе к электрическим компонентам
устройства и блоку предохранителей; дверцу устройства нельзя открыть, пока выключатель
питания/отключения не переведен в положение Off (Выкл.).
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ = номер детали: 215-629
Датчик температуры — для измерения температуры жидкости на выходе из насоса используется внутренний
дистанционный датчик температуры. Его показания выводятся на дисплей на контрольной панели.
ПЛАТИНОВЫЙ ДАТЧИК ТЕМПЕРАТУРЫ = номер детали: 200-450
Датчик давления — служит для измерения давления на выходе из охладителя.
ДАТЧИК ДАВЛЕНИЯ = номер детали: 750-757
2.2.2 Система циркуляции жидкости
Эта система управляет циркуляцией жидкости в устройстве.
Резервуар — полиэтиленовый бак, служащий для поддержания стабильной температуры и размещения
достаточного объема охлаждающей жидкости. Резервуар снабжен поплавковым датчиком, контролирующим
уровень жидкости и сигнализирующим о его критическом понижении.
Трубчатый уровнемер или индикатор уровня резервуара — удобные средства контроля уровня жидкости
в резервуаре.
Рабочий насос — турбонасос высокого давления для перекачки жидкости из резервуара к процессу.
ТУРБОНАСОС (1 Л. С.)
200–240/380–460 В 50/60 Гц = номер детали: 505-174
575–600 В 60 Гц = номер детали: 505-178
Насос рециркуляции — центробежный насос из нержавеющей стали, обеспечивающий достаточный поток
жидкости через испаритель для оптимальной теплопередачи.
ЦЕНТРОБЕЖНЫЙ НАСОС ½ Л. С.
200–240/380–460 В 50/60 Гц = номер детали: 505-175
575–600 В 60 Гц = номер детали: 505-177
Кнопка выбора
единиц/меню
Ручка выбора/задания
значения
Кнопка питания
Дисплей
давления/потока
Дисплей температуры
