Hypertherm HPR400XD [5/9] Рисунок 1 временная диаграмма высоты резака при прожиге с перемещением

Технический документ 80784J 0-я редакция 3

Метод прожига с перемещением

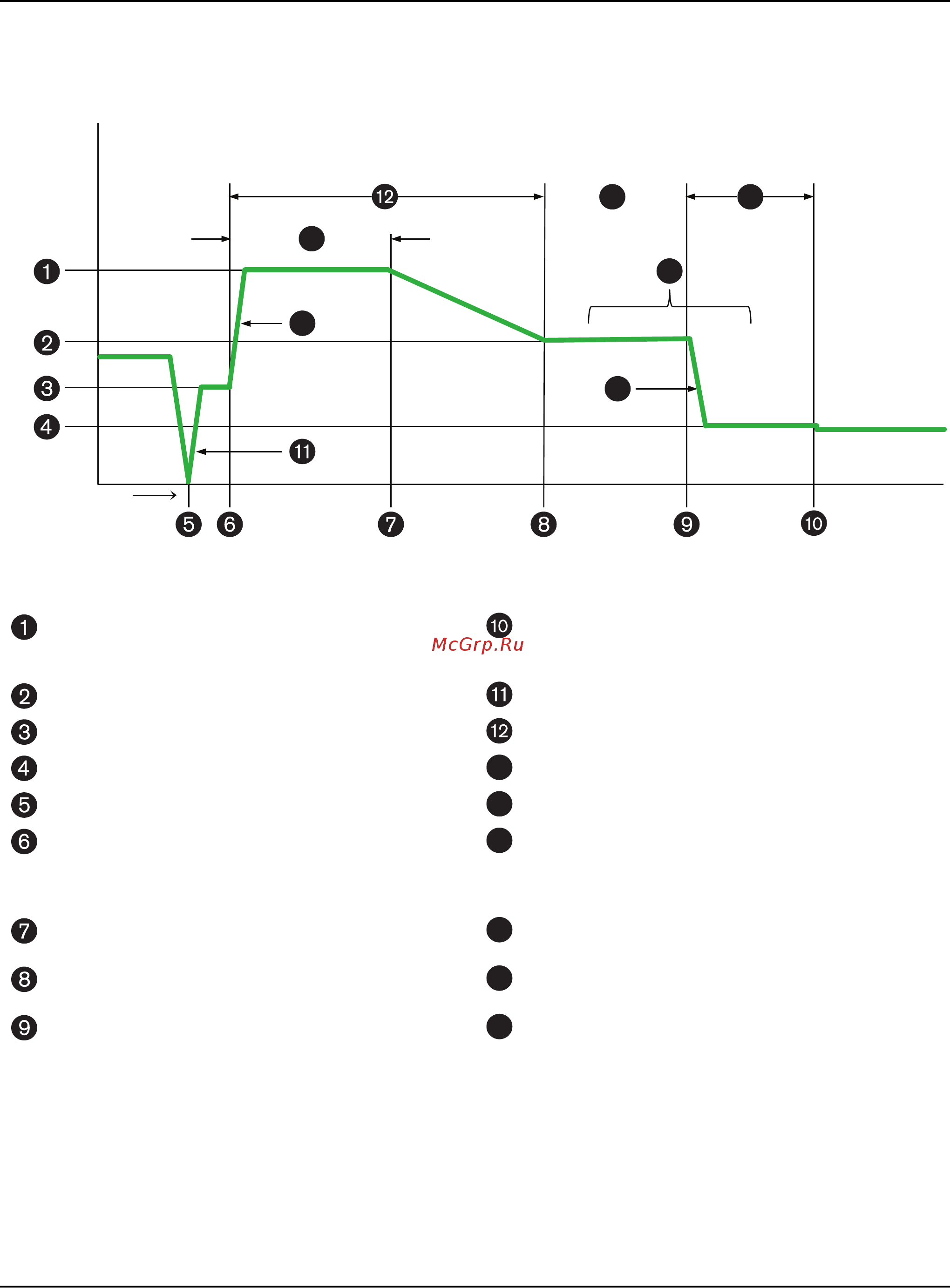

Рисунок 1 – Временная диаграмма высоты резака при прожиге с перемещением

Высота прожига Функция РДН начнет выполнятся по истечении

времени задержки РДН прожига с перемещением

до начала выполнения резки

Конечная высота прожига Перемещение на высоту переноса

Высота переноса Задержка прожига

Высота резки Задержка перемещения

Определение исходной высоты Перемещение на высоту прожига

Перенос дуги, начало перемещения, скорость потока

защитного газа переключается от значения «подачи

до возбуждения дуги» к значению «подачи при резке»

(если первое значение меньше последнего)

Задержка перед переходом на высоту резки

Резак начинает опускаться к конечной высоте

прожига

В этом месте дуга прожигает лист

По истечении задержки прожига резак достигает

конечной высоты прожига

Задержка РДН прожига с перемещением

По истечении времени задержки перед переходом

на высоту прожига резак опускается на высоту

прожига

Перемещение на высоту резки

Время

Высота резака
