Hypertherm HPR400XD [6/9] Метод прожига с перемещением

4 Технический документ 80784J 0-я редакция

Метод прожига с перемещением

Последовательность перемещений стола

Данная последовательность изображена на рисунке Рисунок 2.

1. После переноса начинается перемещение стола для первого сегмента с высокой скоростью строжки

(первый код «F»). Стол перемещается на длину, необходимую для образования канала отвода (или желобка).

2. Перемещение стола во втором сегменте начинается с промежуточной скорости (второй код «F»). Стол

перемещается на длину, необходимую для прохода дуги сквозь лист.

3. Третий сегмент движения стола начинается с программируемой скоростью резки. Оставшаяся часть резки

выполняется с данной скоростью (третий код «F»).

4. И наконец, выполняется контурная резка детали.

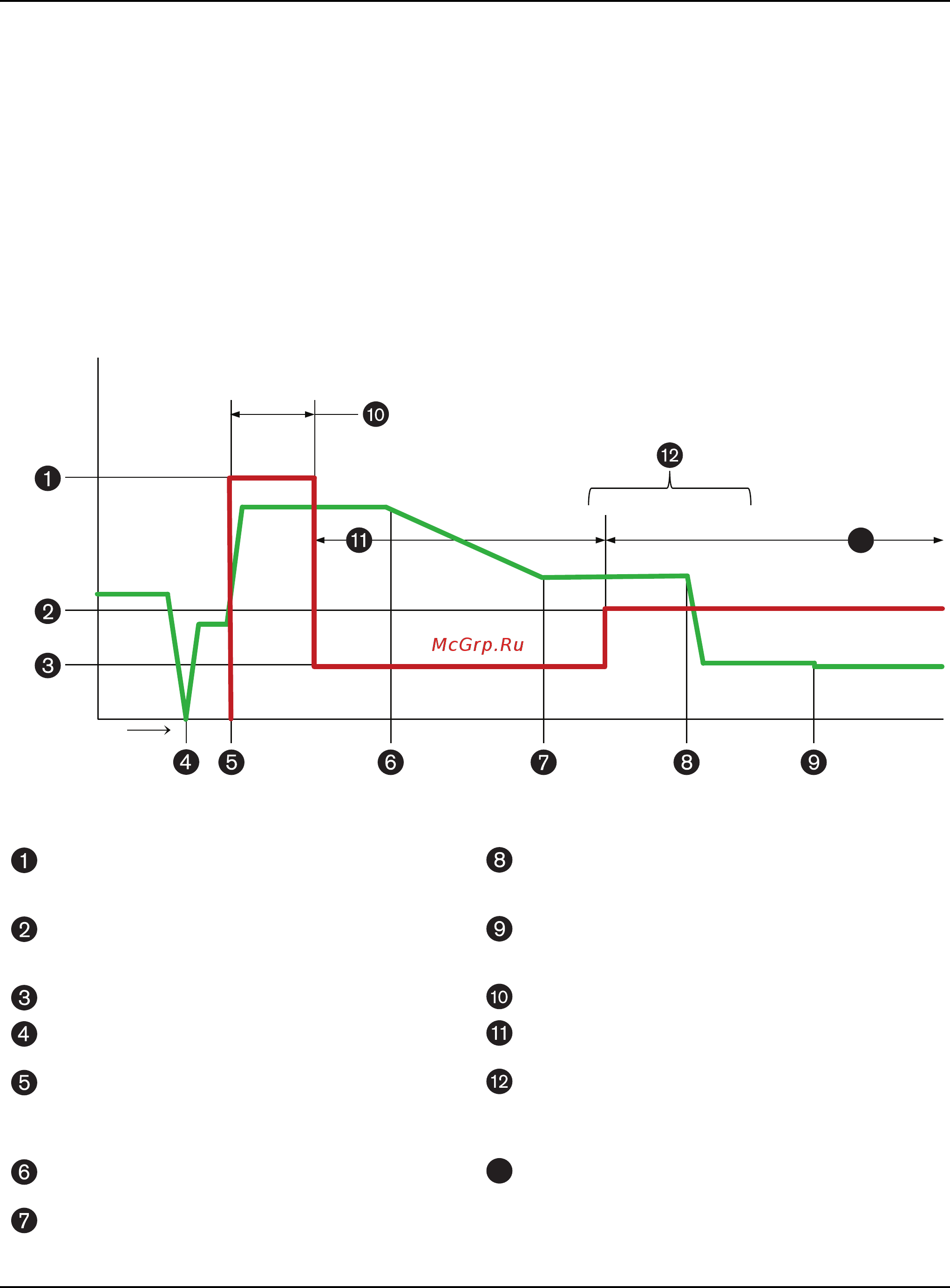

Рисунок 2 – Временная диаграмма перемещения стола при прожиге с перемещением

Скорость строжки По истечении времени задержки перед переходом

на высоту прожига резак опускается на высоту

прожига

Скорость резки Функция РДН начнет выполнятся по истечении

времени задержки РДН прожига с перемещением

до начала выполнения резки

Малая или средняя скорость Образование желобка отвода

Определение исходной высоты Проход сквозь лист ускоряется в то время, когда

расплавленный материал отводится по желобку

Перенос дуги, начало перемещения, скорость потока

защитного газа переключается от значения «подачи

до возбуждения дуги» к значению «подачи при резке»

(если первое значение меньше последнего)

В этом месте дуга прожигает лист

Резак начинает опускаться к конечной высоте

прожига

Переход к скорости резки после прохода дуги сквозь

лист

По истечении задержки прожига резак достигает

конечной высоты прожига

Скорость подачи

Время
