10
Проверка котла перед вводом в эксплуатацию
Перед вводом котла в эксплуатацию обслуживающий техник обя-
зан проверить:
• Соответствие монтажа проекту.
• Заполнение, герметичность системы отопления и давление в ней.
• Присоединение к дымовой трубе – подключение возможно толь-
ко при наличии разрешения соответствующей организации, за-
нимающейся ревизией дымовых труб. Диаметр дымовой трубы
должен быть не меньше диаметра выхлопного патрубка котла.
• Функционирование регулировочных элементов системы ото-
пления.
ПРИМЕЧАНИЕ: Сервисный техник обязан ознакомить пользовате-
ля с обслуживанием котла и вписать дату ввода котла в эксплуата-
цию в гарантийный талон.
Заполнение и опорожнение системы отопления
Для заполнения системы или добавления в нее воды рекоменду-
ется использовать только воду. Вода должна быть прозрачной,
бесцветной, не содержать взвешенных веществ, масел и химиче-
ски агрессивных примесей, а также не должна быть кислой (pH
должен быть выше, чем 7.0).
Сначала систему отопления необходимо тщательно промыть,
чтобы удалить из нее все загрязняющие вещества.
ПРЕДУПРЕЖДЕНИЕ
Невыполнение этого условия может привести к засорению те-
плообменника и последующему локальному перегреву. Тщатель-
но удалите весь воздух из системы отопления.
На протяжении отопительного сезона в системе отопления (ниже
обозначаемой СО) необходимо поддерживать постоянное давление
воды. Добавляя в СО воду, необходимо следить за тем, чтобы в систе-
му не попал воздух. Воду из котла и СО во время сезонной остановки
нельзя ни сливать, ни использовать. При сливе воды и заполнении
системы новой водой повышается опасность возникновения корро-
зии и образования накипи.
ПРЕДУПРЕЖДЕНИЕ
Заполнение или подпитка системы отопления водой возможно
только на холодном или остывшем котле.
Первый запуск
Заполните бункер подходящим топливом (пеллеты или уголь
фракцией до 30 мм).
Убедитесь в том что система полностью обезвоздушена и запол-
нена водой, а циркуляционный насос разблокирован и его вал
легко проворачивается.
Подключите котел к сети электропитания, но не нажимайте кноп-
ку ВКЛ.
Подайте вручную топливо на топочный стол. Для этого нужно на-
жать и удерживать кнопку «Fuel feed» пока топливо не появится
на топочном столе.
При использовании в качестве топлива угля, для ускорения его
розжига положите на топочный стол немного мелкой щепы или
пеллет.
ВНИМАНИЕ!
Категорически запрещено использовать бензин, ке-
росин, растворители и другие легко испаряемые и легко воспла-
меняемые жидкости при растопке.

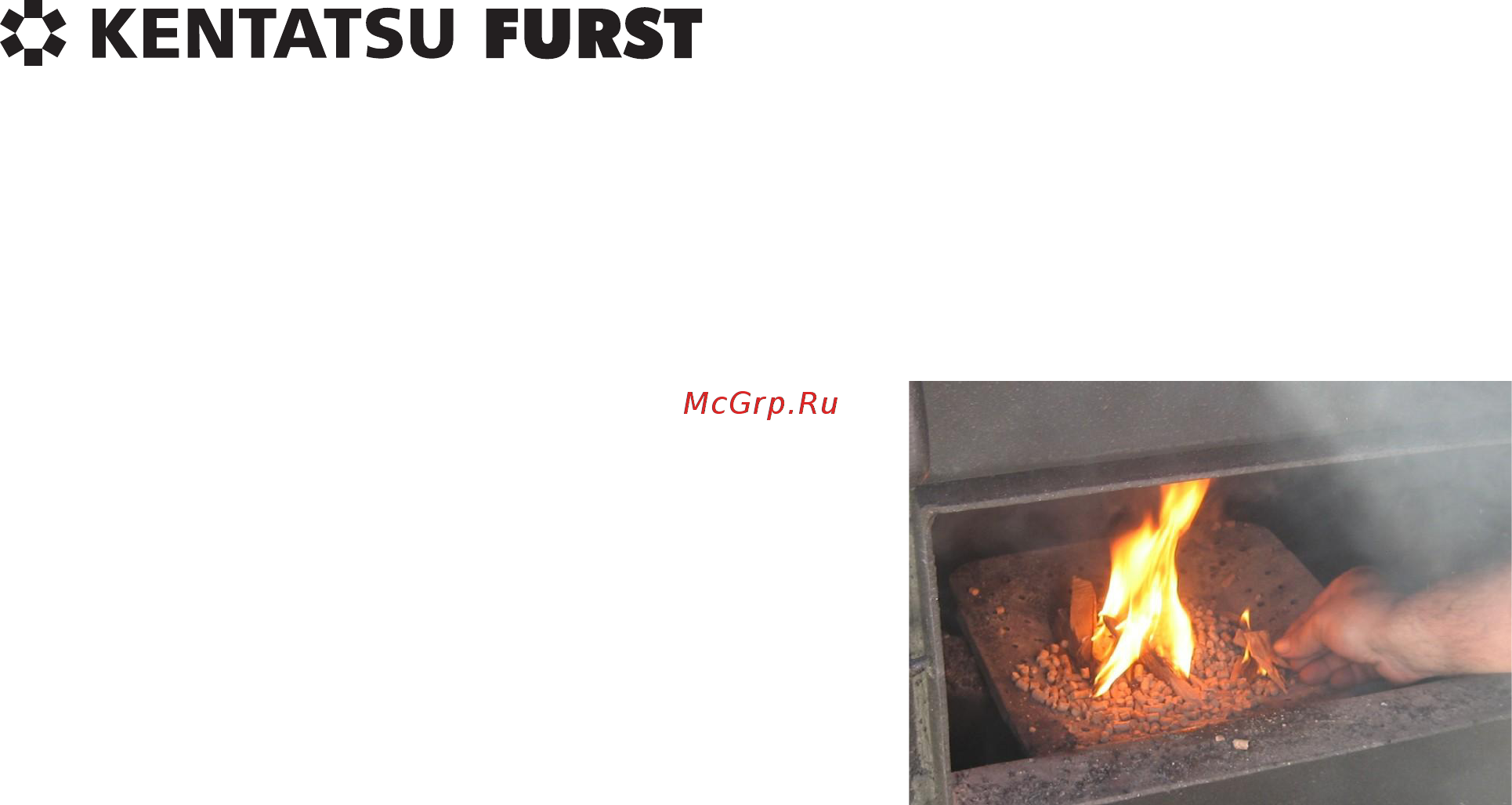

Рис. 6
Ручной розжиг топлива.
Установите время подачи топлива в диапазоне 4-60 секунд в зависи-
мости от вида топлива (параметр «FEEDING TIME»).
Установите время ожидания между подачей топлива в диапазоне
1-5 минут в зависимости от вида топлива и его скорости прогора-
ния. (параметр «FEEDING STAND BY TIME»)
Установите нужную температуру подачи в систему отопления в диа-
пазоне 35-80 °C. В целях снижения конденсата и смол рекомендует-
ся устанавливать температуру подачи не ниже 65 °С.
Установите температуру включения циркуляционного насоса (пара-
метр «Circulation») в диапазоне 20 - 45 °С. Рекомендованная темпе-
ратура 35 °С.
Насос включится при температуре больше или равной уставке.
Параметры управления вентилятором установите в режим «Auto».
Параметры управления двигателем системы подачи топлива устано-
вите в режим «Auto».
Параметры управления насосом установите в режим «Auto». Вклю-
чите систему, нажав кнопку ВКЛ на панели управления. Котел
включится в работу с цикла розжига. Когда топливо разгорится,
убедитесь, что система подачи топлива работает в автоматиче-
ском режиме.
ВВЕДЕНИЕ В ЭКСПЛУАТАЦИЮ
