Kentatsu Furst Vulkan Max PR-820D [17/24] Монтаж
![Kentatsu Furst Vulkan Max PR-820D [17/24] Монтаж](/views2/1249650/page17/bg11.png)
17
МОНТАЖ
Общая информация об установке котла.
Котел VULKAN PR, VULKAN MAX PR может вводить в эксплуата-
цию только специализированная организация, имеющая разре-
шение на проведение данного вида работ.
Для установки котла и его ввода в эксплуатацию, а также для
проведения гарантийного и послегарантийного обслуживания
предназначена сеть договорных сервисных центров производите-
ля, удовлетворяющих указанным выше требованиям. Уточняйте
перечень сервисных центров у поставщика оборудования.
Котел сконструирован для работы с отопительной водой давле-
нием до 300 кПа (она ни в коем случае не должна быть кислой,
т.е. должна иметь значение pH более 7 и минимальное количество
солей жесткости).
Учитывая неблагоприятные свойства незамерзающих смесей,
использовать их во время эксплуатации котла не рекомендуется.
Главным образом, речь идет о снижении теплообмена, большом
объемном расширении, старении, повреждении резиновых дета-
лей. Если конкретные условия не позволяют надежно защитить
систему отопления от замерзания без их использования, следу-
ет учитывать, что несоответствие некоторых функциональных
параметров или возможные недостатки (дефекты) котлов, обу-
словленные использованием незамерзающих смесей, не могут
устраняться в рамках гарантии на котел. Перед окончательным
монтажом котла необходимо несколько раз промыть систему ото-
пления водой под давлением. В старых, уже бывших в использо-
вании системах это проводится противотоком. В новых системах
необходимо очистить радиаторы отопления от консервирующих
средств, промыв их подаваемой под давлением горячей водой.
ПРИМЕЧАНИЕ:
На недостатки (дефекты), обусловленные засо-
рением котла загрязняющими веществами из системы отопле-
ния, гарантия не распространяется.
ПРИМЕЧАНИЕ:
Фильтр грубой очистки необходимо регулярно
проверять и чистить.
Котел должен иметь защиту от работы в режиме конденсации.
При температуре теплообменника ниже 60 °C на поверхности
газохода начинается выпадение конденсата, который вместе с
твердыми частицами из дымовых газов вызывает рост коксо-
образных отложений на стенках газохода. Для предотвращения
данных процессов настоятельно рекомендуем защищать котел от
длительной работы в низкотемпературном режиме при помощи

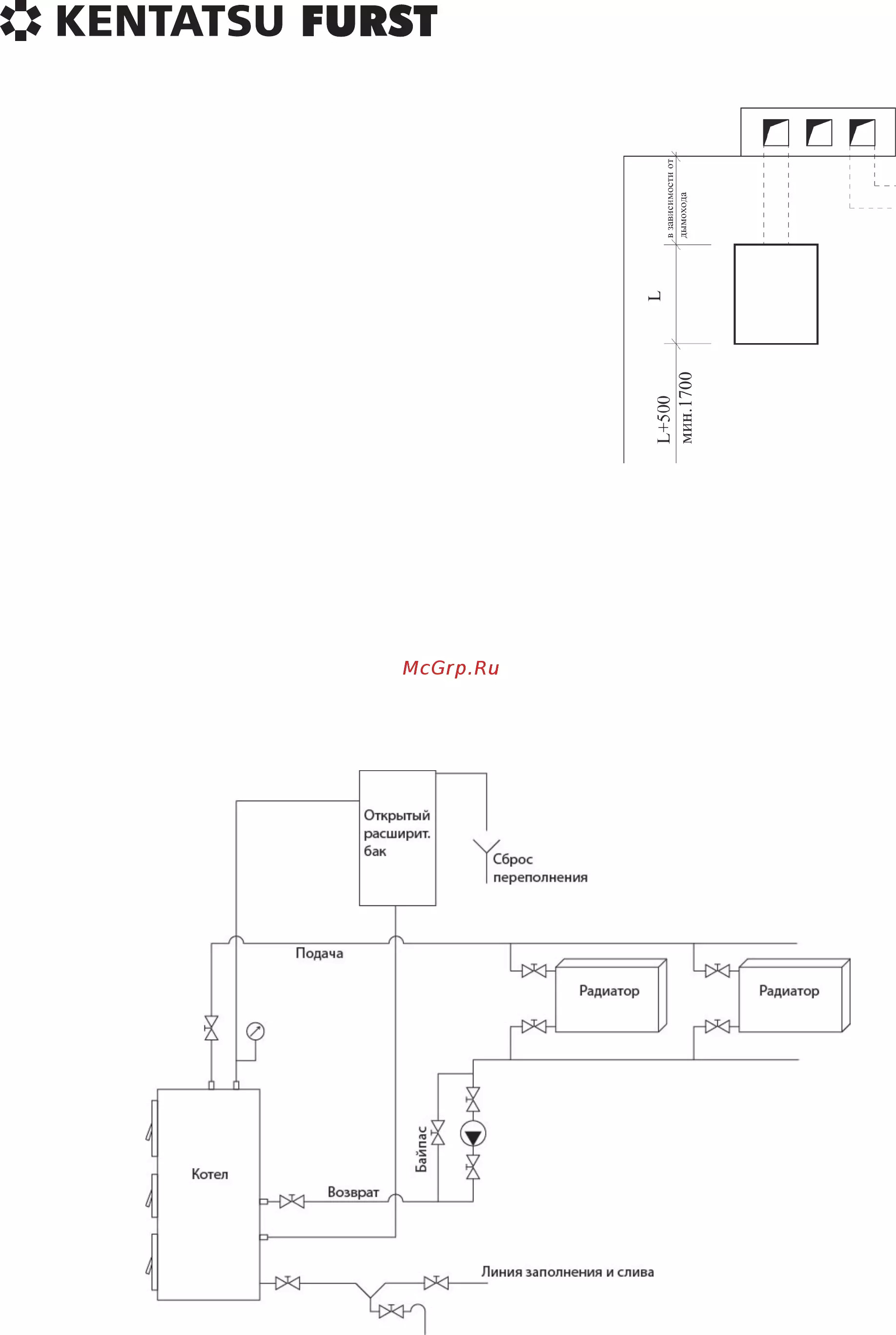

увязки данного котла по рекомендуемым схемам с термостатиче-
скими или электронными устройствами повышения температуры
обратной линии.
Требования к качеству воды
Требования к качеству воды для хозяйственных нужд определяют
по ГОСТам и другим нормативным документам. Если совокупная
концентрация кальция и магния в воде превышает 1.8 ммоль/л,
следует считать целесообразным применение других
„нехимических“ мер против образования накипи (например, об-
работка воды магнитным или электростатическим полем).
Транспортировка и хранение
Котел необходимо транспортировать установленным на поддон
и надежно закрепленным на нем (привинченным к нему). Ко-
тел разрешается транспортировать только на его подставке. Во
время хранения и транспортировки необходимо соблюдать, по
меньшей мере, обычные условия хранения (не агрессивная сре-
да, влажность воздуха до 75 %, диапазон температуры от 5 °C
до 55 °C, низкая запыленность, отсутствие биологических реа-
гентов). Во время транспортировки и хранения не разрешается
воздействие силы на кожух и панель котла.
При перемещении котла в помещение, где он будет смонтирован,
можно применять погрузчики. Подставка котла сделана специ-
ально для удобного захвата котла лапами погрузчика.
Размещение котла
Котел Vulkan PR разрешается устанавливать как в нежилых (на-
пример, котельная, подвал, коридор, ...), так и в жилых поме-
щениях. Котел Vulkan Max PR должен устанавливаться в специ-
ально предназначенных помещениях, в котельной, согласно
нижеприведенным требованиям к устаноке. В помещение, в ко-
тором установлен котел, нужно обеспечить постоянный приток
воздуха, необходимого для процесса горения. Этот воздух не
должен содержать галогеноуглеводородов и паров агрессивных
веществ, а также иметь высокую влажность и запыленность. Кро-
ме того, помещение должно быть защищено от мороза, воздух в
нем должен иметь температуру от +5 до +35°C и относительную
влажность до 80 %. Учитывая требования пожарной безопасно-
сти, котел нужно устанавливать: на пол из негорючего материала
на негорючую подкладку, превышающую горизонтальную проек-
цию котла по сторонам на 20 мм и только на глубину корпуса кот-
ла, если котел устанавливается в подвале, рекомендуется уста-
навливать его на цоколь высотой не менее 150 мм до середины
подставки. Перед котлом, исходя из условий удобства монтажа и
обслуживания, необходимо оставить свободное пространство не
менее 600 мм. Минимальное расстояние между задней частью
котла и стеной также составляет 600 мм, кроме того, хотя бы с
одной боковой стороны котла необходимо оставить свободное
пространство для доступа к его задней части не менее 600 мм.
Не допускается хранение топлива непосредственно за котлом
или рядом с ним на расстоянии менее 800 мм. Нельзя хранить
топливо и между двумя котлами в котельной. Рекомендуется вы-
держивать расстояние между котлом и топливом не менее 800
мм или хранить топливо в другом помещении.
