9
Рис. 9
Инструкция по монтажу
Планировка котельной

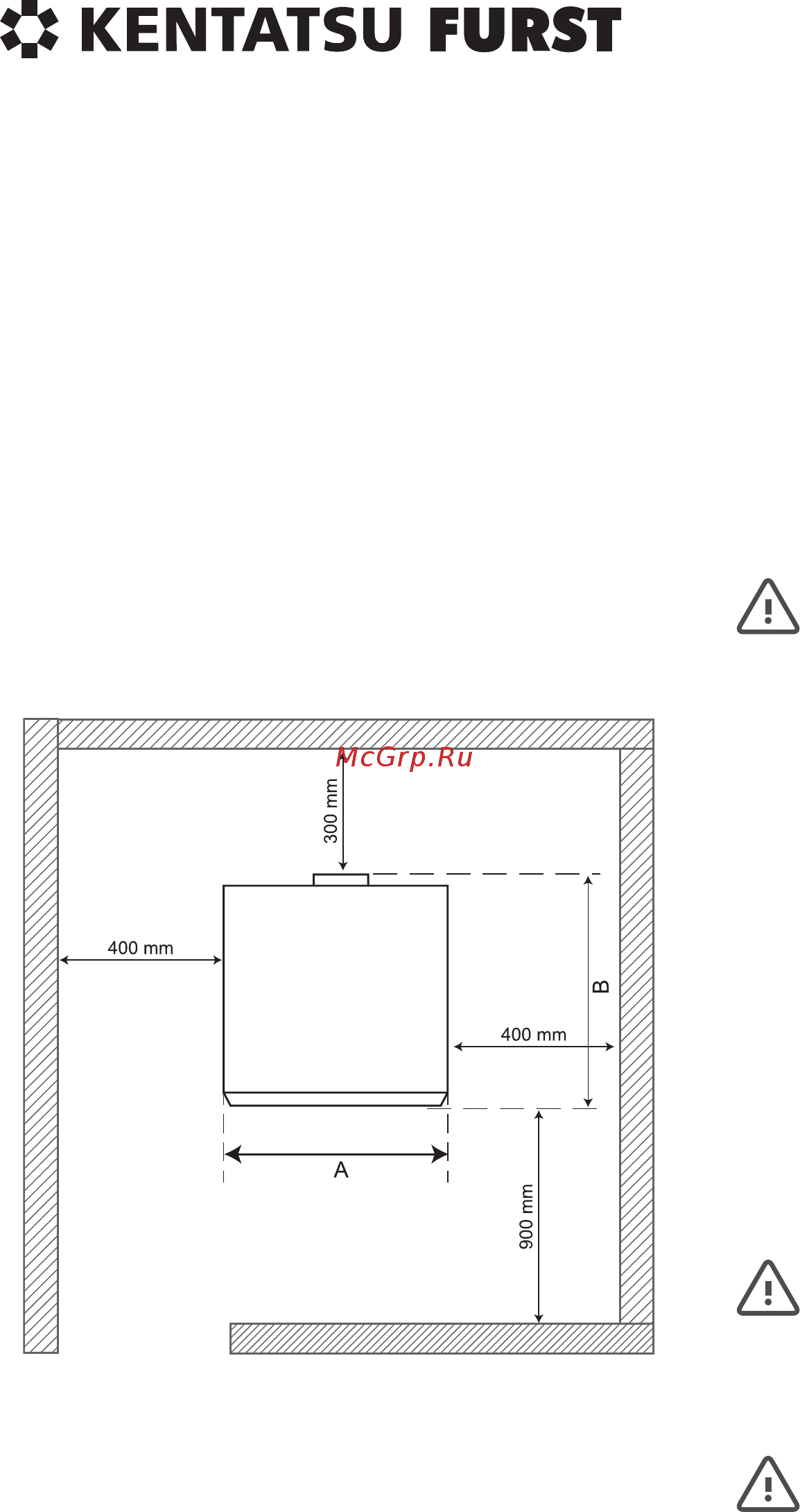

На рис. 9 указаны минимальные расстояния, которые необходи-
мо выдерживать в целях безопасной эксплуатации котельной и
при манипуляции с котлом, например, при демонтаже наддув-
ной горелки для проведения планового технического обслужи-
вания.
Материалы с высокой степенью огнеопасности (класс С), кото-
рые горят очень быстро и горят даже после устранения источ-
ника возгорания (напр. бумага, картон, просмоленные картоны,
дерево и плиты из опилок, пластмассовые материалы) должны
находиться на безопасном расстоянии – не менее 1600 мм.
Размещение котла
Если котёл устанавливается в подвале, рекомендуется уста-
навливать его на цоколь высотой не менее 50 мм. Исходя из
условий удобства монтажа и обслуживания необходимо оста-
вить свободное пространство не менее 900 мм. Минимальное
расстояние между задней частью котла и стеной составляет
300 мм, кроме того, с двух сторон котла необходимо оставить
свободное пространство для доступа к его задней части – не
менее 400 мм.
Не допускается хранение топлива непосредственно за котлом
или рядом с ним на расстоянии менее 800 мм. Нельзя хранить
топливо и между двумя котлами в котельной. Рекомендуется
выдерживать расстояние между котлом и топливом не менее
800 мм или хранить топливо в другом помещении.
Вентиляция помещения котельной
и дымоудаление
В помещение, в котором установлен котёл, необходимо обе-
спечить постоянный приток воздуха, необходимого для про-
цесса горения. Приточный воздух не должен содержать паров
агрессивных веществ, а также иметь высокую влажность и
запылённость. Кроме того, помещение должно быть защищено
от мороза, воздух в нём должен иметь температуру от +5 до
+35 °C и относительную влажность до 80%.
Монтаж котла
Перед подсоединением котла к отопительной системе следует
тщательно отчистить трубы, чтобы удалить возможные метал-
лические остатки обработки и сварки, остатки смазки, которые
при попадании в котел могут повредить и нарушить его работу.
Запрещается использовать растворители, которые
могут повредить компоненты котла.
Гидравлические подключения
• На линии подачи теплоносителя в непосредственной
близости от котла необходимо устанавливать группу без-
опасности (поз. 2, рис. 10). Группа безопасности включает
в себя такие элементы, как манометр, автоматический
воздухоотводчик и аварийный сбросной клапан.
• Все соединительные материалы, использованные для уста-
новки котла, должны быть рассчитаны для температуры
110 °C и давления минимум 4 бар.
• Гидравлические подключения от котла к гидросепаратору
или котельному коллектору должны, проводиться трубой
соответствующего сечения без заужения протока тепло-
носителя.
• Для слива воды из котла необходимо предусмотреть кран
на обратной линии контура отопления в максимальной
близости от котла.
Сливая теплоноситель из котла, убедитесь, что он
остыл.
• Для организации автоматической или ручной подпитки
системы отопления водой используйте линию подачи
теплоносителя из котла.
Не заполняйте систему отопления на разогретый
котел, так как это может вывести из строя чугунный
теплообменник котла.
• Между котлом и расширительным баком не должно быть
запорной арматуры.
• Во время заполнения системы отопления все краны в кон-
туре отопления и на радиаторах должны быть открыты.
• Для исключения образования воздушных пробок в системе
отопления во время заполнения системы в самой верхней
точке должен быть установлен автоматический воздухоот-
водчик.
• Разница между температурой в подающем и обратном
трубопроводе не должна превышать 20 °С. Температура
теплоносителя в обратном трубопроводе должна быть
больше 50-55 °С. Для повышения температуры воды в
обратном трубопроводе необходимо установить насос
рециркуляции из подающей в обратную линию (поз. 1, рис
10). Насос подбирается таким образом, чтобы его произво-
дительность не составляла более 30% от производитель-
ности циркуляционного насоса системы отопления.
