ACV BIOmax (23kW) [6/29] Описание котла
![ACV BIOmax (23kW) [6/29] Описание котла](/views2/1249822/page6/bg6.png)
RU
RU
6
BIOmax
ОПИСАНИЕ КОТЛА

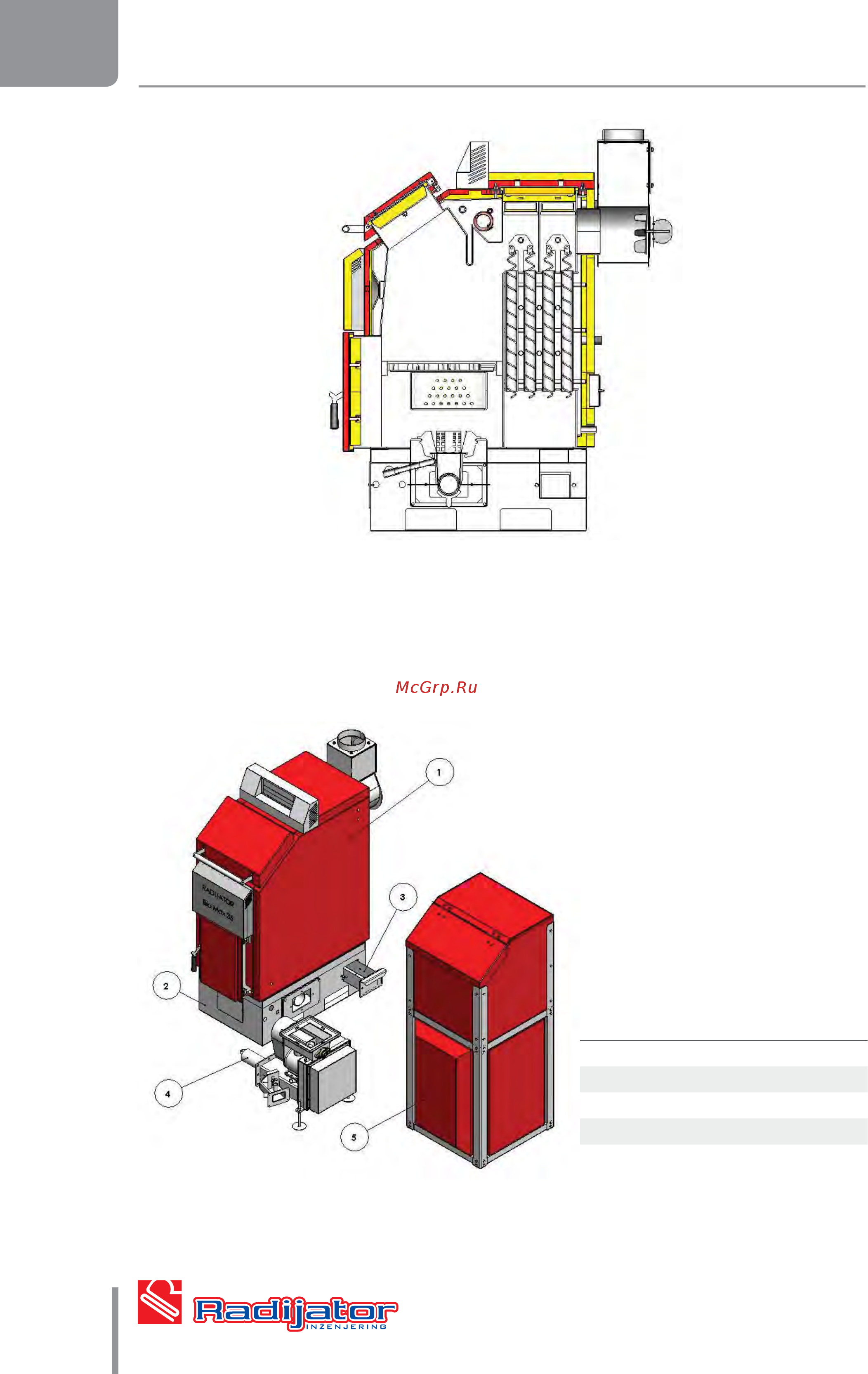

Разрез котла BIOmax
Камера сгорания имеет следующий принцип работы: топливо из зоны транспортировки поступа-
ет вертикально вверх, то есть попадает в зону сгорания. Топка выполнена из толстых изоляцион-
ных материалов и серого чугуна.
Транспортировка топлива выполняется при помощи механизма подачи пеллет. Топливо поступает
из бункера объемом 240 л. При необходимости очень легко можно разобрать весь агрегат на три
независимых узла: бункер, механизм подачи и котел.
1. Тело котла
2. Камера сгорания
3. Зольник
4. Механизм подачи пеллет
5. Бункер
