RU • 13
664Y3500.A
ENGLISHFRANÇAISNEDERLANDSESPAÑOLITALIANODEUTSCHRUSSIAN
21 3 5 15 174 7 9 10 11 12 13 16 19 21 23 25 26 27 28 29 306 8 14 18 20 22 24
Any change to the power limitation will alter the current once
the boiler has switched to stand-by (busy signal is OFF). The
external management system can then open the ON/OFF link.
МОНТАЖ : ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Вход электропитания (L)
Вход шины заземления (PE)
Вход электропитания (N)
230 В выход (L)
Заземление(PE)
230 В выход (N)
Внешний (L)
Safety relay (N)
Запроснанагревотопления(OUT)
Запроснанагревотопления(IN)
Запроснанагревбойлера(IN)
Запроснанагревбойлера(OUT)
Эл. питание насос отопления (230 В)
Эл. питание насос отопления (N)
Заземлениенасосотопления(PE)
Эл. питание насос ГВС (230 В)
Эл. питание насос ГВС (PE)
ЗаземлениенасосГВС(N)
Выходной сигнал низкого давления (230 В)
Выходной сигнал низкого давления (N)
Сигнал перегрева (230 В)
Сигнал перегрева (N)
Сигнал работы котла (230 В)
Сигнал Работы котла (N)
Внешний выключатель
Внешний выключатель
Ограничение мощности SW1
Ограничение мощности SW1
Ограничение мощности SW2
Ограничение мощности SW2

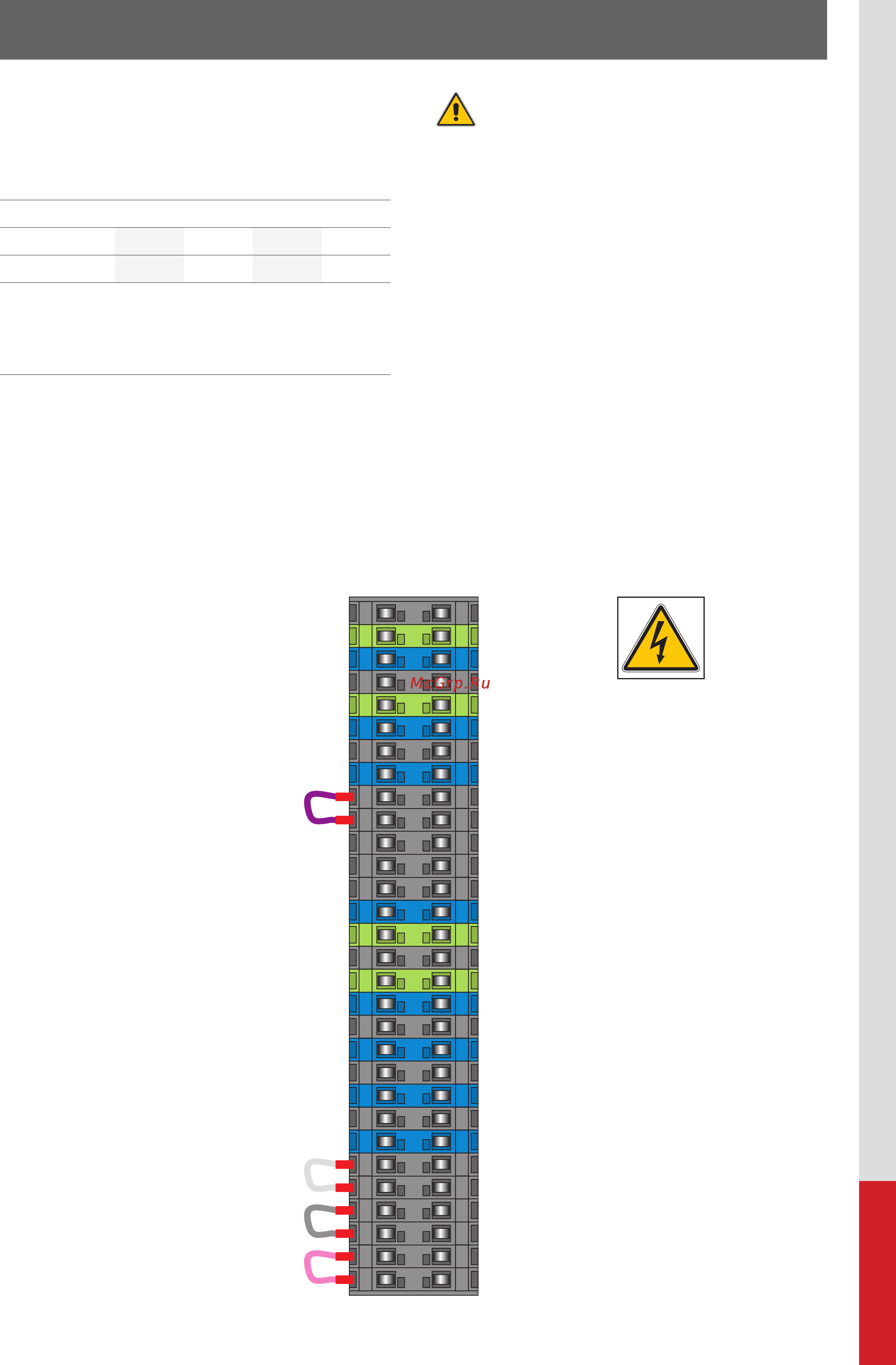

КЛЕММНАЯ КОЛОДКА ЦЕПИ УПРАВЛЕНИЯ
ОГРАНИЧЕНИЕ МОЩНОСТИ :
Максимальная мощность котла может быть ограничена начиная от
25 до 100%. Для этого нужно использовать перемычки SW1 и SW2,
расположенные на клеммной колодке цепи управления котла. Ниже
показаназависимостьналичие/отстутствиеперемычекимощности.
Мощность 25% 50% 75% 100%
SW1 0 1 0 1
SW2 0 0 1 1
25% = Только 1-я ступень
50% = Только 1-я и 2-я ступени
75% = Только 1-я, 2-я и 3-я ступени
100% = Все ступени
