ACV E-TECH P 144 [5/28] Давление в системе отопления
![ACV E-TECH P 57 [5/28] Давление в системе отопления](/views2/1249976/page5/bg5.png)
RU • 5
664Y3500.A
ENGLISHFRANÇAISNEDERLANDSESPAÑOLITALIANODEUTSCHRUSSIAN
1 2 3 9
4 5 6 7 8
ИНСТРУКИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ
Все пользовательские элементы управления расположены
на панели управления; внутри корпуса котла нет элементов,
предназначенных для пользователя.
Последующие инструкции предполагают, что котел был
смонтирован, система отопления заполнена теплоносителем и из
системы удален весь воздух.
ВКЛЮЧЕНИЕ
• Перед включением электропитания котла убедитесь, что
терммоманометр отображает давление не менее 1 бар (0,1
МПа), а регулировочный термостат установлен на желаемую
температуру.
• Есликкотлуподключеныдополнительныеустройства,следуйте
инструкции к данному оборудованию по его включению.
• УстановитепереключательЗима/ЛетовположениеЗима.
• Включите любые иные внешние устройства отключения.
Перед включением внешнего выключателя
убедитесь, что все панели обшивки установлены на
котле.
• Включите котел главным выключателем на панели управления
котла (произойдет проверка индикаторов - кратковременно
загорятся все индикаторы).
• Через некоторое время температура теплоносителя начнет
подниматься, что будет видно на термоманометре котла. Уровень
текущей мощности котла отображается на индикаторах ступеней
мощности панели управления.
В случае если котел не запустился, проверьте термостат защиты
от перегрева. Доступ к кнопке перезапуска защитного термостата
осуществляется на панели управления. Снимите защитный
колпачок (вращайте против часовой стрелки). Под ним вы увидите
кнопку-нажмитеее.Еслиприеенажатиивынеуслышалищелчок
и котел не перезапустился, то обратитесь в сервисную компанию
за помощью.
• Далее можно установить периоды работы котла на внешнем
программаторе, если он подключен. Главный выключатель при
этом должен оставаться в положении ВКЛ в процессе работы
котла.
Индикаторы ступеней мощности будут загораться и
потухать автоматически в процессе работы котла, в
зависимости от текущей температуры теплоносителя
- это нормальное явление.
• Если котел не используется постоянно в течение холодных
периодов года, то необходимо подключить к нему термостат
с функцией защиты от замерзания для предотвращения
размораживания системы отопления.
• Так как в процессе работы корпус котла нагревается, то
категорически запрещается закрывать котел или его
вентиляционные отверстия материалами не относящимися к
конструкции котла или загромождать окружающее пространство,
препятствуя тем самым охлаждению корпуса.
ДАВЛЕНИЕ В СИСТЕМЕ ОТОПЛЕНИЯ
Минимальное давление в системе отопления не должно быть
ниже 1 бар (0,1 МПа) и должно регулярно контролироваться
эксплуатирующим персоналом. Если давление теплоносителя
понижается ниже 0,5 бар, встроенное реле контроля давления
блокирует котел до момента повышения давления теплоносителя
до уровня 0,8 бар.
При монтаже оборудования должна быть предусмотрена внешняя
линия подпитки отопительного контура.
Для получения дополнительных инструкций обратитесь в
монтажную организацию, проводившую монтаж оборудования.
Предохранительный клапан на отопительный контур поставляется
вкомплектескотлом.Еслидавлениетеплоносителяпревысит4бар
(0,4 МПа), данный клапан откроется и сбросит избыточное давление.
В случае если у вас происходит периодическое срабатывание
предохранительного клапана обратитесь в монтажную или
сервисную компании.

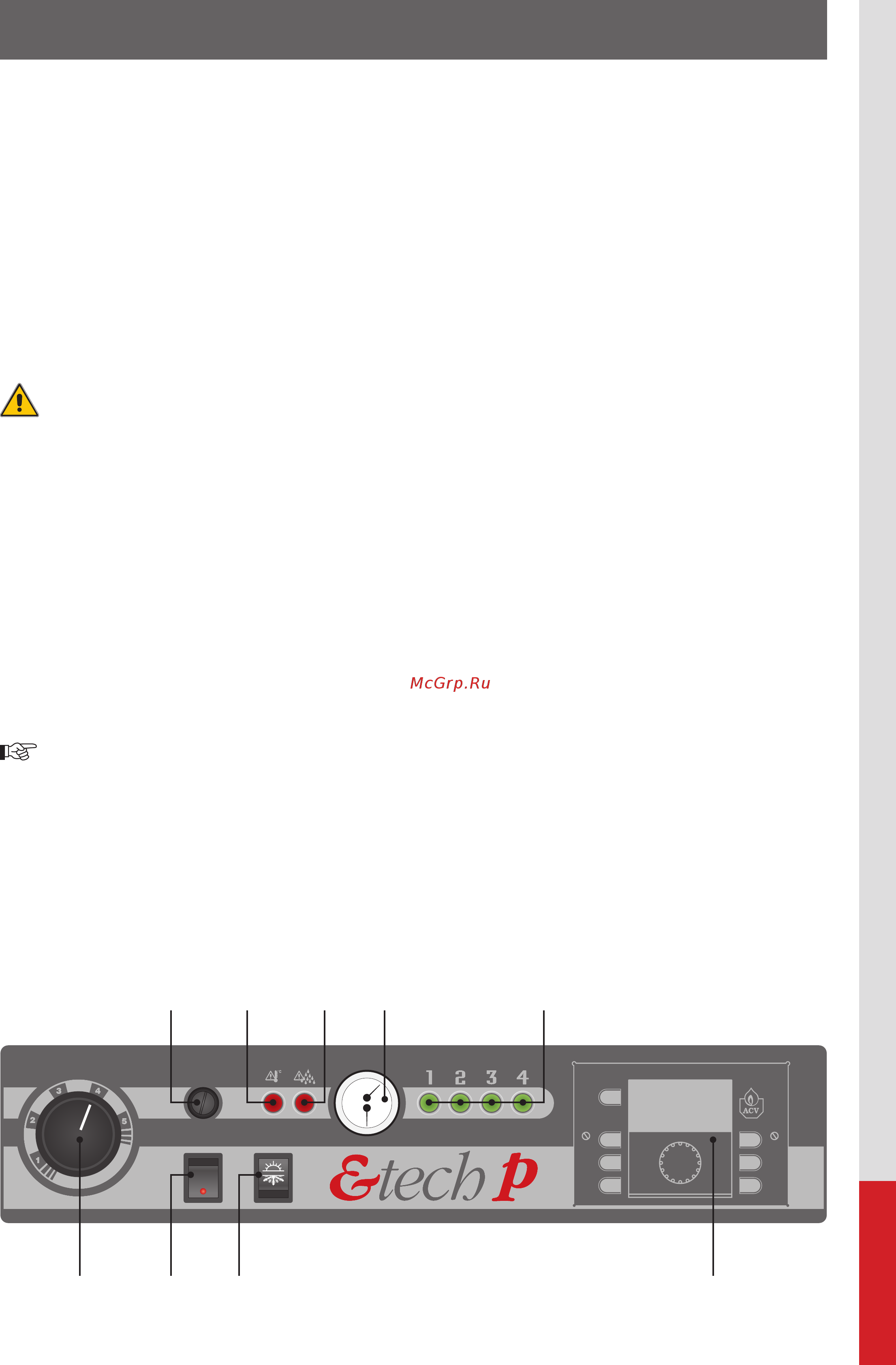

ПАНЕЛЬ УПРАВЛЕНИЯ
1. Термостат управления температурой :
1 = 25°C
2 = 40°C
3 = 55°C
4 = 70°C
5 = 85°C
2. ГлавныйвыключательВКЛ/ВЫКЛ
3. ПереключательрежимаЗима/Лето
4. Кнопка перезапуска защитного термостата перегрева
5. Индикатор перегрева теплоносителя
6. Индикатор низкого давления теплоносителя
7. Термоманометр
8. Индикаторы ступеней мощности
9. Отопительный контроллер (опция)
