ПРИНЦИП ДЕЙСТВИЯ
Горелка BG 2000=S состоит из блока газового клапана с трубкой Вентури, электронного
контроллера, вентилятора, горелочной трубы, электродов поджига и ионизации.
ОБРАЗОВАНИЕ СМЕСИ "ГАЗ=ВОЗДУХ" (см. рис. D)
При прохождении засасываемого вентилятором воздуха через трубку Вентури в ее узкой части
образуется область пониженного давления (Р1). Регулятор давления газа реагирует на установ
ленную разность давлений между давлением газа на выходе из клапана (Р2) и атмосферным
давлением (Р3): Р2Р3 = "установка".
Если поток воздуха уменьшается, Р1 увеличивается, увеличивается также Р2; Р2 больше Р3; ре
гулятор R движется вверх, с тем, чтобы соблюдалась разность Р2"установка" = Р3; давление Р4
уменьшается, клапан С закрывается и поток газа уменьшается.
Благодаря точному соблюдению "установки", соотношение газвоздух равное 1 соблюдается не
зависимо от скорости вращения вентилятора. Наличие разности давлений между сужением в
трубке Вентури и выходом газового клапана обеспечивает подсос газа в трубку Вентури.
Регулятор расхода газа может быть использован для регулировки количества газа, подающего
ся в воздушный поток. Это влияет на содержание СО
2
в продуктах сгорания. Заданная мощность
может быть получена простой регулировкой скорости вращения вентилятора и настройкой вы
хода СО
2
.
ПОДЖИГ И КОНТРОЛЬ ПЛАМЕНИ
Блок управления S 4564 AD 2080 предназначен для целей поджига газовоздушной смеси путем
образования искры на электроде поджига, и для контроля за наличием пламени при открытом
газовом клапане путем измерения величины тока ионизации.

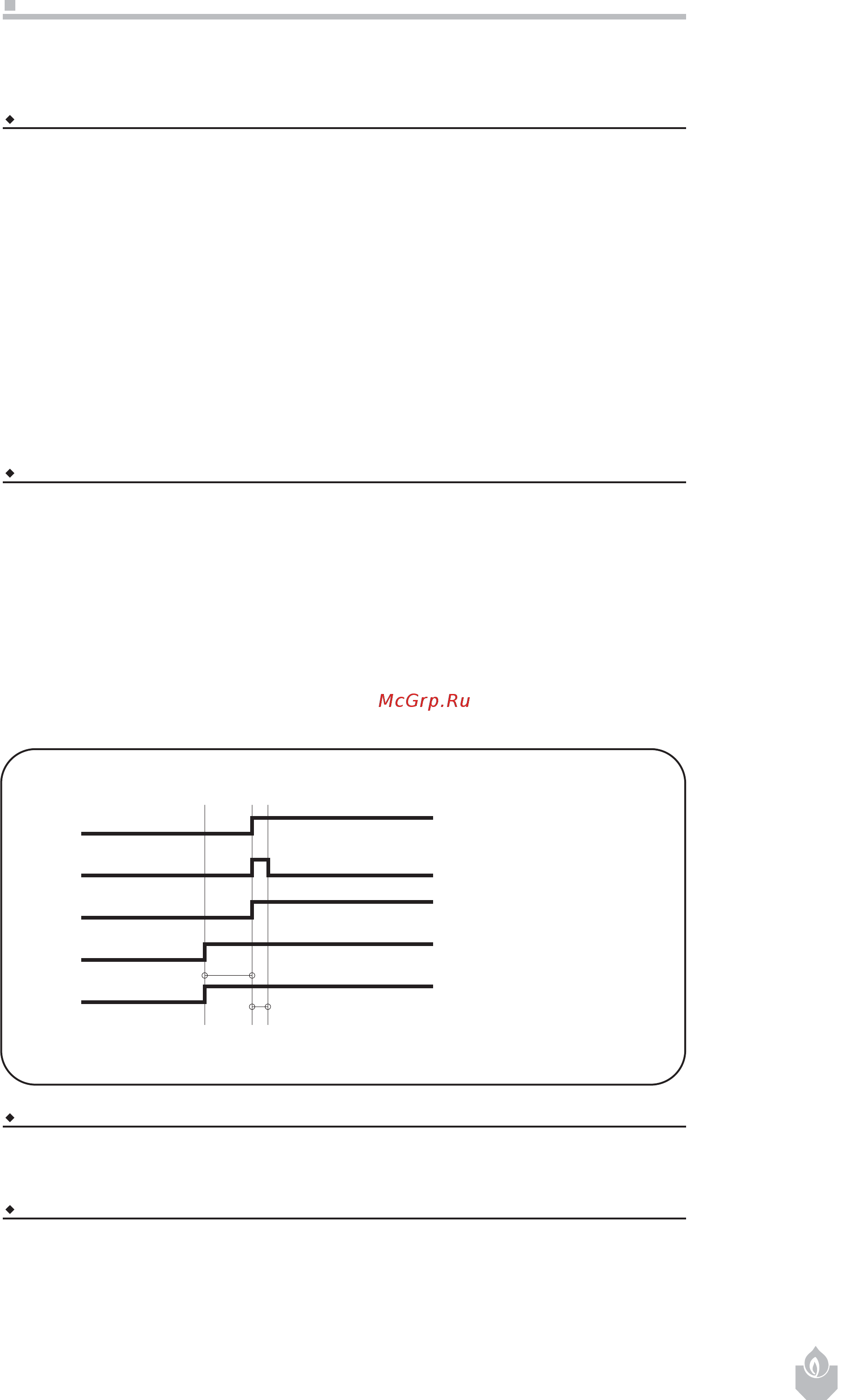

Последовательность сигналов при поджиге приведена на диаграмме.
Когда термостат котла дает сигнал о потребности в нагреве, включается вентилятор горелки; по
сле 15и секунд предварительной продувки открывается газовый клапан с одновременным появ
лением искры на электродах поджига. Если электрод ионизации определит наличие пламени в
первые 5 секунд после зажигания, процесс горения протекает нормально до прекращения запро
са на нагрев. Если ток ионизации отсутствует, то газовый клапан закрывается, вентилятор оста
навливается и горелка переходит в режим блокировки. Для повторного запуска требуется вруч
ную нажать кнопку перезапуска горелки.
ФУНКЦИОНАЛЬНАЯ ДИАГРАММА (см. рис. D)
1. Воздух 3. Трубка Вентури 5. Регулятор давления газа 7. Смесь "газвоздух"
2. Газ 4. Вентилятор 6. Регулятор расхода газа
ГОРЕЛОЧНАЯ ТРУБА (см. рис. E, F, G)
Газовоздушная смесь принудительно подается вентилятором в горелочную трубу, вокруг кото
рой и распространяется процесс горения.
Горелки BG 2000S снабжаются тремя различными типами горелочных труб: две трубы из не
ржавеющей стали (см. рис. E) для горелок мощностью до 60 кВт, одна труба (см. рис. F, G) с по
крытием из металлической сетки (NIT), для лучшего распределения пламени. Сетка также уве
личивает срок службы трубы и уменьшает выбросы загрязняющих веществ.
7
15s
5s
Ионизация
Розжиг
Газовый клапан
Вентилятор
Термостат
