9
РЕГУЛИРОВАНИЕ ЭЛЕКТРОДОВ
BG 2000=S / 25=35=45=55 (SV / 35) (см. рис. S)
Зазор между электродом и горелкой (x): 46 мм.
BG 2000=S / 60=70=100 (см. рис. T, U)
Зазор между электродом и горелкой (y): 1015 мм.
Зазор между электродами (z): 25 мм.
КОМПОНЕНТЫ ГОРЕЛКИ
Компонент Производитель Артикул Код ACV
Электронный блок: Honeywell S4565 AD 20801 54768005
Вентилятор: MVL RG 148/1200 3612 537D3028
Газовый клапан: Honeywell VK 4105 1014 537D4009
Трубка Вентури: Honeywell 002 (BG 2000S/25; S/35) 537D4034
001 (BG 2000S/45) 537D6038
051 (BG 2000S/55; S/60; S/70) 537D4028
Горелочная труба: Furigas Diam 63 45 кВт (BG 2000S/25; S/35; S/45) 537DZ004
Diam 63 55 кВт (BG 2000S/55) 537DZ006
Diam 63+NIT (BG 2000S/60; S/70) 537DZ021
Diam 98+NIT (BG 2000S/100) 537DZ019

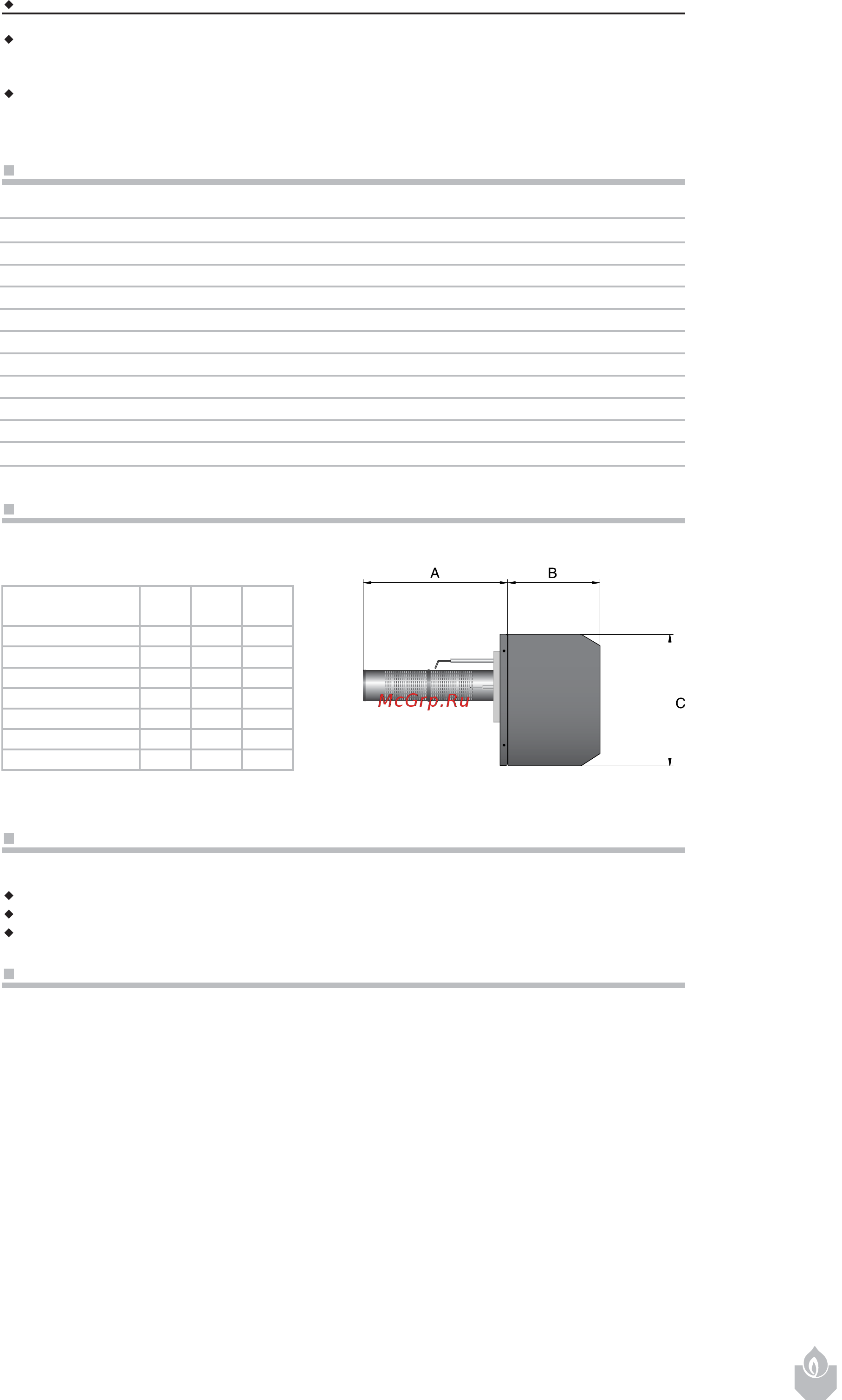

ГАБАРИТНЫЕ РАЗМЕРЫ
ЭЛЕКТРИЧЕСКАЯ СХЕМА
BG 2000=S / 25 / 35 / 45 / 55 / (SV / 35) (см. рис. A)
BG 2000=S / 60 / 70 (см. рис. B)
BG 2000=S / 100 (см. рис. C)
ОБСЛУЖИВАНИЕ ГОРЕЛКИ (см. рис. H, I, J, K)
1. После демонтажа горелки проверьте состояние электрода поджига (2) и электрода ионизации
(7), теплоизоляции (6) и изолирующей прокладки (5). Замените их если необходимо.
2. Проверьте состояние горелочной трубы (1)
3. Установите горелку на место и проверьте процесс поджига газа.
4. Проверьте герметичность подсоединения газа.
5. Проверьте параметры процесса сгорания.
Тип A B C
BG 2000=S / 25 295 228 248
BG 2000=S(V) / 35 295 288 248
BG 2000=S / 45 310 288 248
BG 2000=S / 55 310 288 248
BG 2000=S / 60 375 288 248
BG 2000=S / 70 375 288 342
BG 2000=S / 100 375 288 342
