Эван ЭПО-300 [5/16] Страница 5
![Эван ЭПО-480 [5/16] Страница 5](/views2/1250097/page5/bg5.png)

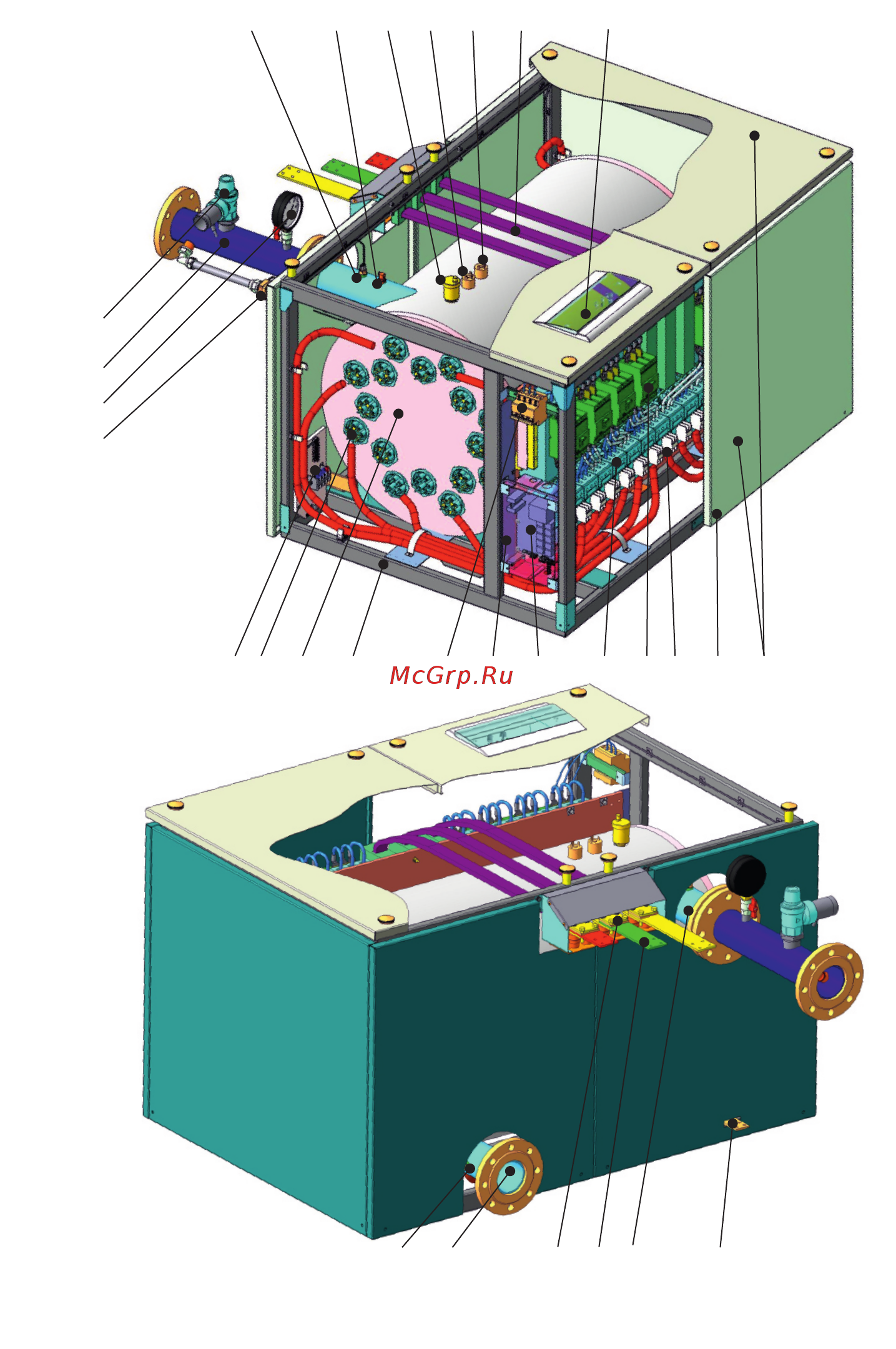

Рис. 1
Вид спереди
Вид сзади
12 7 18 17 8 5
12 9 26 10 11 16 21
- 5 -
- 28 -
4 1 2
3
13 14
6
1519 20
24
25
28
30
31
29
12 Гарантии изготовителя
12.1 Гарантийный срок эксплуатации - 1,5 года от даты прибора
подключения, если подключение произведено не позднее 3 месяцев от
даты продажи . При более позднем подключении гарантийный прибора
срок эксплуатации прибора (1,5 года) исчисляется с момента продажи.
12.2 Покупатель-пользователь под угрозой потери гарантийных прав
обязан поручить установку прибора и пусконаладочные работы организации,
имеющей право на производство данных работ, зарегистрированной в
соответствующих органах, и получить запись в разделе “Отметка о
проведенных работах”, подтверждающую проведение этих работ.
12.3 Гарантийные обязательства распространяются на дефекты
изделия, возникшие по вине завода-изготовителя.
12.4 Рекламации на работу прибора не принимаются, бесплатный
ремонт и замена не производятся в следующих случаях:
- параметры электрической сети не соответствуют требуемым значениям;
- отсутствует зануление (заземление) прибора;
- качество теплоносителя (воды) не соответствует требованиям СанПиН 2.1.4.1074.01;
- нарушение потребителем требований Руководства по эксплуатации;
- ремонт прибора потребителем без привлечения работника сервисной службы;
- утеряно Руководство по эксплуатации.
12.5 При обнаружении неисправностей в приборе потребитель обязан
вызвать работника сервисной службы. Решение о гарантийной или платной
форме выполнения ремонта в течении гарантийного срока принимается
работником сервисной службы после установления причин неисправности.
12.6 Гарантийный ремонт прибора оформляется соответствующей
записью в разделе “Отметка о проведенных работах”.
12.7 Изготовитель: ЗАО “ЭВАН”, Россия, 603024, г. Нижний
Новгород, пер. Бойновский, д. 17, тел. (831) 220-32-00, 432-96-06,
адрес производства: г. Нижний Новгород, 603024, пер. Бойновский, д. 17.
Тел. (831) 220-32-00, 419-57-06, 432-96-06.
12.8 Поставщик: ЗАО “ЭВАН”, 603024, г. Нижний Новгород,
пер. Бойновский, д. 17. Тел. (831) 220-32-00, 432-96-06, круглосуточный 8-910 388-2002.
12.9 Адреса сервисных центров на 30.06.2014г.:
1 Архангельск «Архпромкомплект», тел. (8182) 65-52-49
2 Астрахань, ИП Курятников С. А., тел.(8512) 36-32-33
3 Барнаул, “Кей Си Групп”, тел. (3852) 29-96-27, 62-48-17
4 Белгород, “Белтеплоком” (ИП Тащеев), тел. (4722) 58-35-80, 36-46-91
5 Благовещенск, ООО "ГИДРОМАКС"тел. (4162) 52-35-53
6 Владивосток "КонВент", тел. (4232) 300-595, 499-466
7 Владимир ИП «Калинин К.В.» тел. 8 904-658-24-98
8 Волгоград, “Гольфстрим”, тел. (8442) 90-22-44, 90-22-68
9 Волгоград, “Теплоимпорт-сервис”, тел. (8442) 93-09-05
10 Вологда, «Теплокомфорт» (ИП Рогалев А. Л.), тел. 8-911 444 10 09
11 Воронеж, ”АКИ СтройГаз”, тел. (4732) 77-49-99, 77-48-99
12 Великий Новгород, «КиТ-Строй» (8162) 90-02-21
13 Екатеринбург, ”Сантехклуб”, тел. (343) 379-98-99
14 Екатеринбург, "Предприятие "ТАЭН", тел. (343) 222-79-97
15 Иваново, «Альфа», (4932) 32-42-61, 42-07-55
