- 8 -
- 25 -
А
1029
1140
1220
1300
978
0
Б
30
30
Ç7
4 отв.
Б
10
55
25
А
20
4 отв.
Ç8

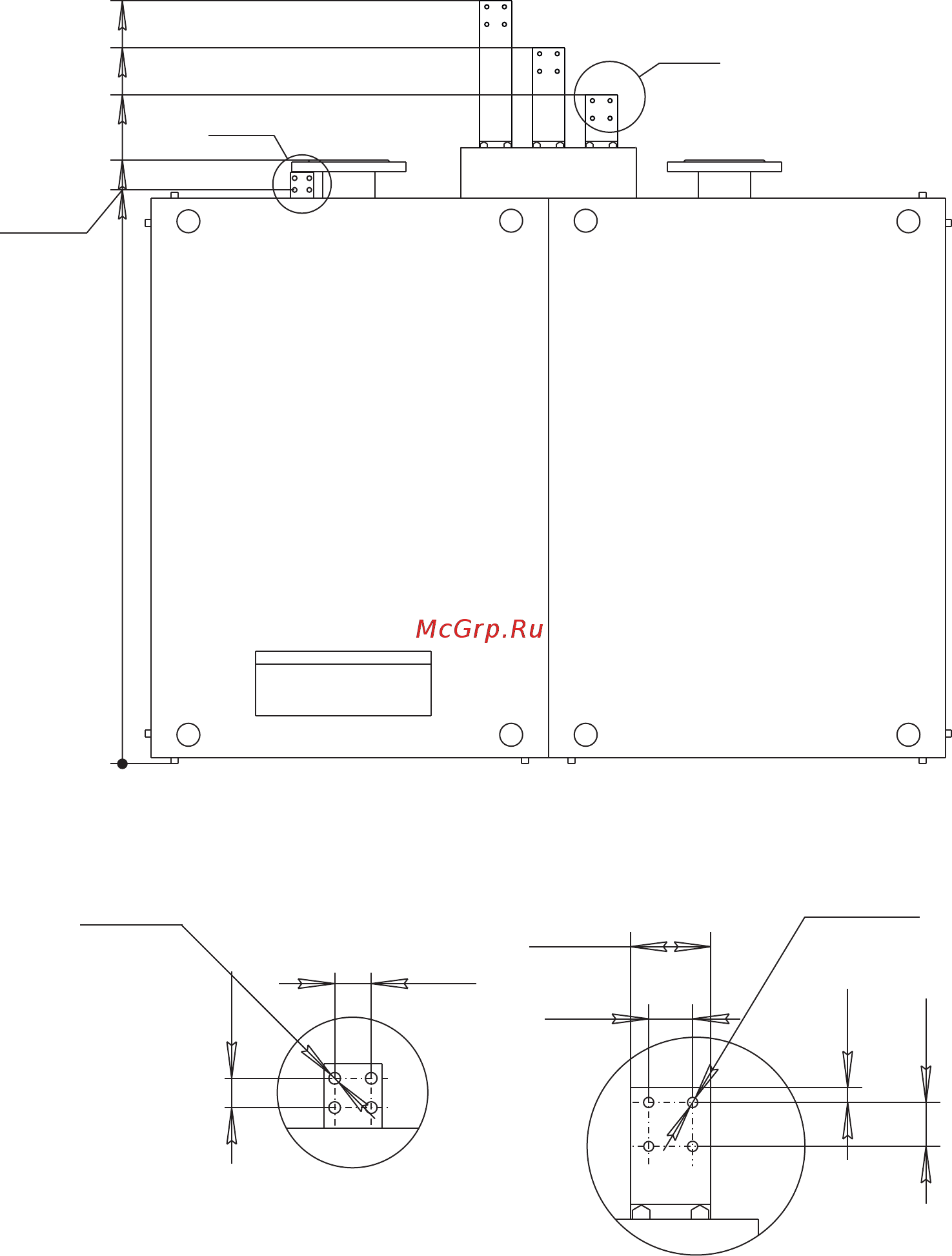

Рис. 5 Вид сверху
8.2 При проведении первого технического обслуживания (в
случае, если монтаж и обслуживание проводятся разными
организациями) следует убедиться в том, что монтаж и
подключение выполнены в соответствии с требованиями настояще-
го руководства. Выявленные отклонения устранить.
8.3 При техническом обслуживании прибора производится
его осмотр, устранение течи по уплотнениям блоков ТЭНов, замер
сопротивления изоляции ТЭНов, ревизия пускателей, проверка
целостности защитного проводника РЕ и надежности его
присоединений.
Порядок и способы выполнения указанных работ органи-
зация, их выполняющая, должна согласовать с изготовителем.
После проведения технического обслуживания подготовка и
пуск прибора в работу должны производиться с соблюдением всех
требований настоящего руководства.
8.4 Назначенный срок службы прибора, установленный
изготовителем - 5 лет от даты подключения, если подключение
произведено не позднее 3 месяцев от даты продажи прибора.
По истечении назначенного срока службы необходимо вызвать
специалиста сервис-центра, который проводит освидетельство-
вание прибора и определяет возможность и условия его
дальнейшей эксплуатации, а также необходимый объем
технического обслуживания. При несоблюдении указанного
требования вся ответственность за последствия, возникшие в
процессе эксплуатации прибора после окончания срока его
службы, возлагается на потребителя.
8.5 Наиболее оптимальным вариантом для потребителя
является заключение договора на техническое обслуживание в
течение всего срока службы прибора, с одной из организаций,
предложенных продавцом.
8.6 Все сведения о техническом обслуживании прибора
оформляются “Актом о проведенных” работах и соответствующей
отметкой в разделе “Отметка о проведенных работах”.
9. Правила хранения и транспортирования
9.1 Хранить прибор необходимо в закрытых отапливаемых
помещениях с естественной вентиляцией, при температуре не
0 0
выше +40 С и не ниже 0 С, относительной влажности не более 80
0
% при +25 С. Срок хранения в заводской упаковке в указанных
условиях - 2 года.
9.2 Прибор можно транспортировать любым видом
закрытого транспорта с обязательным соблюдением мер
предосторожности при перевозке хрупких грузов.
