Baxi Duo-tec Compact 1.24 [11/35] Коаксиальный дымоход
7108199.02 (1-03/12) 11

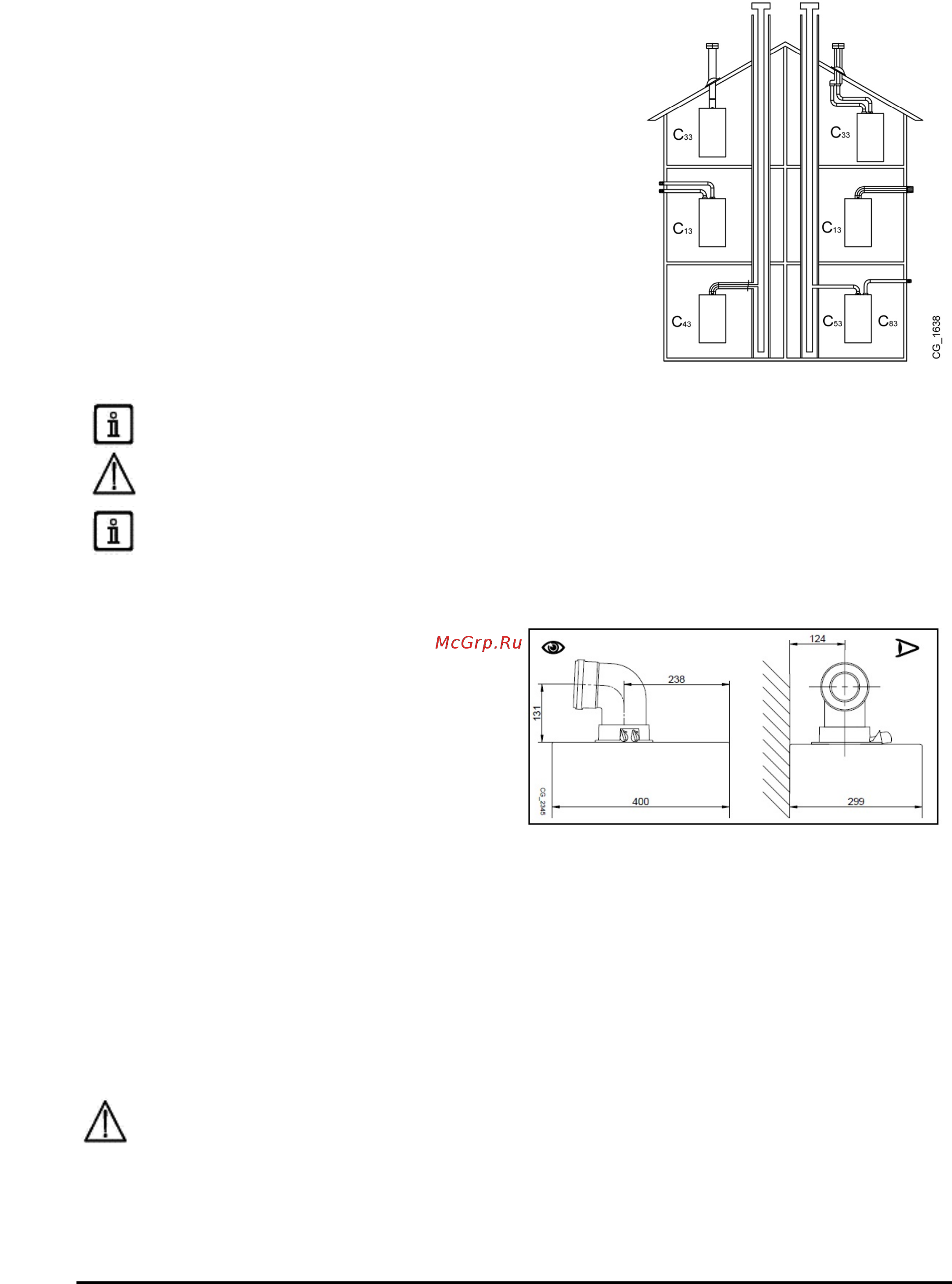

10. МОНТАЖ ВОЗДУХОВОДОВ И ДЫМООТВОДВОДЯЩИХ ТРУБ
Монтаж котла может быть выполнен без затруднений благодаря
поставляемому дополнительному оборудованию, описание
которого представлено ниже.
ПРЕДУПРЕЖДЕНИЯ
С13, С33
для разделенного на два канала отводы должны быть
расположены внутри квадрата со стороной 50 см. Подробные
инструкции прилагаются к элементам дополнительного
оборудования.
С53
Трубы для забора воздуха и для удаления продуктов
сгорания не должны быть расположены на противоположных
стенах здания.
С63
Максимальное снижение напора в трубопроводах не должно
превышать 100 Па. Трубопроводы должны быть
сертифицированы для данного вида применения, а также для
эксплуатации при температурах свыше 100ºС.
С43, С83
дымоход или дымовая труба должны соответствовать
монтируемой системе.
Для выполнения наиболее качественной установки рекомендуется использовать
дополнительное оборудование, поставляемое производителем котла.
Для обеспечения максимальной безопасности необходимо, чтобы дымоотводящие трубы были
хорошо прикреплены к стене при помощи специальных крепежных скоб.
НЕКОТОРЫЕ ПРИМЕРЫ УСТАНОВКИ ДЫМООТВОДЯЩИХ ТРУБОПРОВОДОВ С УКАЗАНИЕМ
ДОПУСТИМЫХ ДЛИН ПРИВДЕНЫ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ «РАЗДЕЛ D».
10.1. КОАКСИАЛЬНЫЙ ДЫМОХОД
Этот тип трубопровода позволяет отводить
сгоревшие газы наружу и забирать воздух для
горения снаружи здания, а также присоединяться к
общему дымоходу (LAS - система). Коаксиальный
отвод 90º позволяет подключить котел к дымоходу
в любом направлении благодаря возможности
поворота на 360º. Колено может быть
использовано в том числе и как дополнительное в
сочетании с коаксиальной трубой или с коленом
45º.
Если выход дымохода расположен снаружи,
воздуховод должен выступать из стены не менее
чем на 18 мм с тем, чтобы на него герметично
установить алюминиевую погодную насадку во
избежание попадания воды. Обеспечьте наклон
трубы в сторону котла - 1см на каждый метр ее
длины.
Использование колена 90º сокращает длину всего дымохода на 1 метр.
Использование колена 45º сокращает длину всего дымохода на 0,5 метра.
Первое колено 90º не включается в расчет максимальной возможной длины.
Минимальный наклон дымохода в сторону котла должен составлять 1 см. на 1 метр длины.
Раздел СПЕЦИАЛИСТ ПО УСТАНОВКЕ
