Baxi Duo-tec Compact 24 [12/35] 2 1 03 12 12
7108199.02 (1-03/12) 12
10.2. СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДОВ ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ
РАЗДЕЛЬНЫМ ТРУБАМ

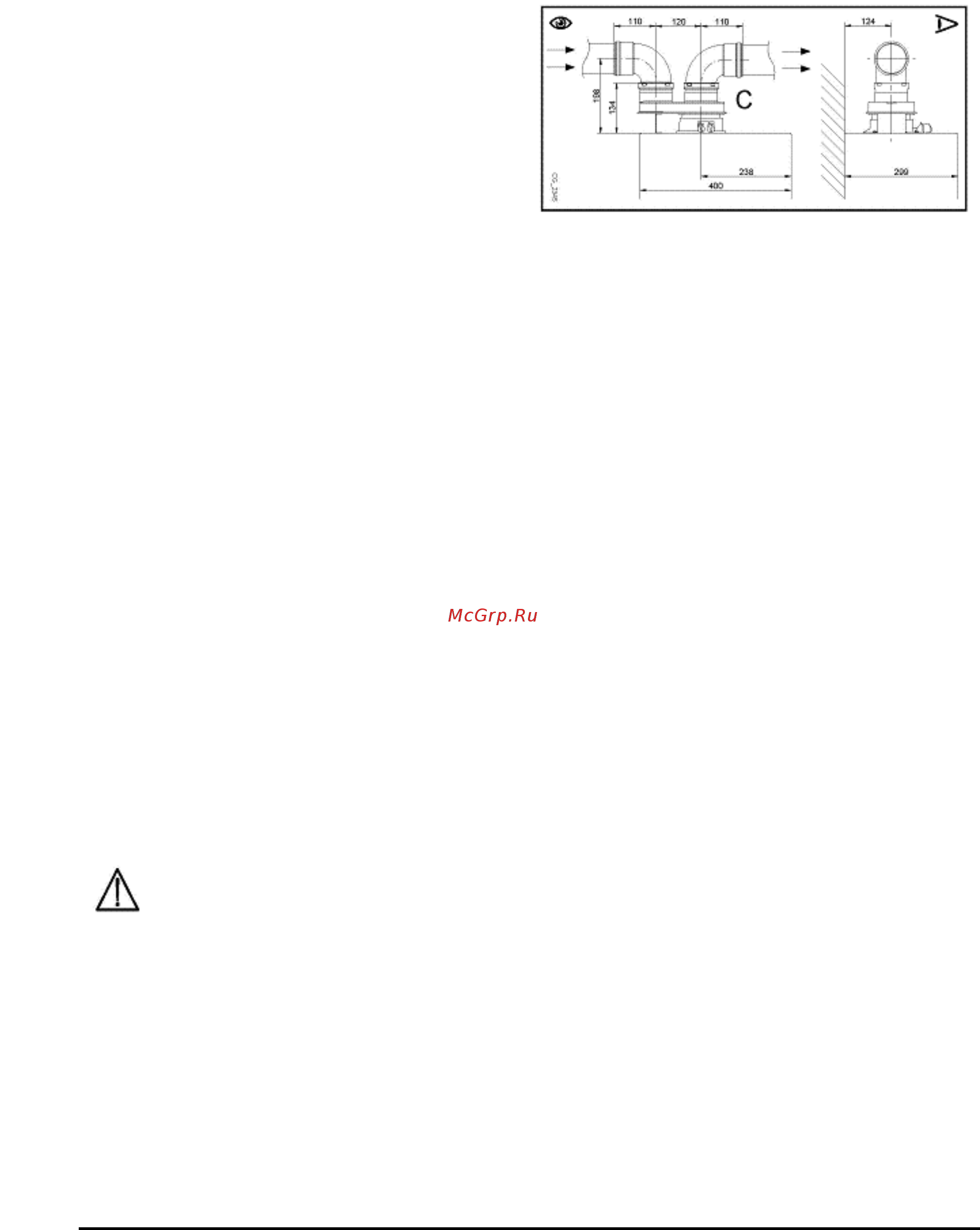

Для подключения раздельных труб: отвода
продуктов сгорания и забора воздуха, можно
использовать специальный разделительный
комплект (С), поставляемый как дополнительное
оборудование. Такой комплект позволяет
подключить трубы дымоотведения и забора
воздуха в любом направлении благодаря
возможности поворота на 360º. Данный тип
системы позволяет удалять дым как наружу здания
с выходом через стену, так и подключать к
отдельным дымоходным трубам. Забор воздуха
для горения может осуществляться в зонах,
отделенных от мест дымоотвода. Разделительный
комплект крепится на коаксиальном выходе
(60/100 мм) котла и позволяет продуктам сгорания
и воздуху входить и выходить через две
раздельные трубы (80 мм). Более подробная
информация приведена в инструкции по монтажу,
прилагаемому к разделительному комплекту.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может
поворачиваться на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в
сочетании с дополнительной трубой или с коленом 45.
Использование колена 90º сокращает суммарную длину всех труб на 0,5 метра.
Использование колена 45º сокращает суммарную длину всех труб на 0,25 метра.
Первое колено 90º не включается в расчет максимальной возможной длины.
11. ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ
Электрическая безопасность работы прибора гарантируется при его правильном подключении и
эффективном заземлении, выполненными в соответствии с действующими правилами и нормативами.
Котел подключается к однофазной сети питания 230В с подключением заземления при помощи
трехжильного кабеля (включен в комплект поставки) с соблюдением полярности Фаза-Нейтраль.
Подключение должно быть выполнено через двухполюсный выключатель с открытием
контактов не менее, чем на 3 мм.
В случае замены кабеля питания следует использовать гармонизированный кабель HAR H05 VV-F
3x0,75 мм
2
диаметром не более 8 мм. Для доступа к клеммным коробкам снять переднюю панель котла
(крепится двумя винтами в нижней части), опустить блок управления. Выполнить электрические
подключения к клеммам, предварительно сняв защитную крышку клеммной коробки. Плавкие
предохранители быстрого типа 2А вмонтированы в клеммную коробку подключения электропитания
(извлечь предохранитель черного цвета для контроля и/или проверки).
СМ. ЭЛЕКТРИЧЕСКУЮ СХЕМУ В КОНЦЕ РУКОВОДСТВА «РАЗДЕЛ В».
Убедиться, что общее номинальное потребление всеми подключенными к прибору
дополнительными аксессуарами не превышает 2А. В случае превышения необходимо
установить реле между дополнительным оборудованием и электронной платой.
