Транспортировка и установка отопительного котла | 11RU
6 720 641 399 (2009/05)
5 Транспортировка и установка отопительного котла
В этой главе приведены основные положения по
безопасной и надежной транспортировке и уста-
новке отопительного котла.
z Отопительный котел желательно транспорти-
ровать до места установки упакованным на
палете.
5.1 Минимальное расстояние от стены
Установите котел, выдерживая приведенные рас-
стояния от стен (Î Рис. 6).
Несгораемое основание или фундамент должны
быть ровными и горизонтальными, в случае необ-
ходимости можно подложить клинья из негорючего
материала. Если фундамент неровный, то сторона
подключений (задняя сторона) может быть на 5 мм
выше для лучшего прохождения воздуха и провет-
ривания.
Фундамент должен
быть больше основания котла.
С передней стороны не менее 300 мм, с других сто-
рон примерно на 100 мм.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие замерзания установки.
z Котел должен быть установлен в по-
мещении, защищенном от холода.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При утилизации упаковки соблюдайте
экологические нормы.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Следует соблюдать правила органов
строительного надзора, особенно
действующие предписания по печным
установкам относительно строительных
требований к помещению и приточно-
вытяжной вентиляции в нем.

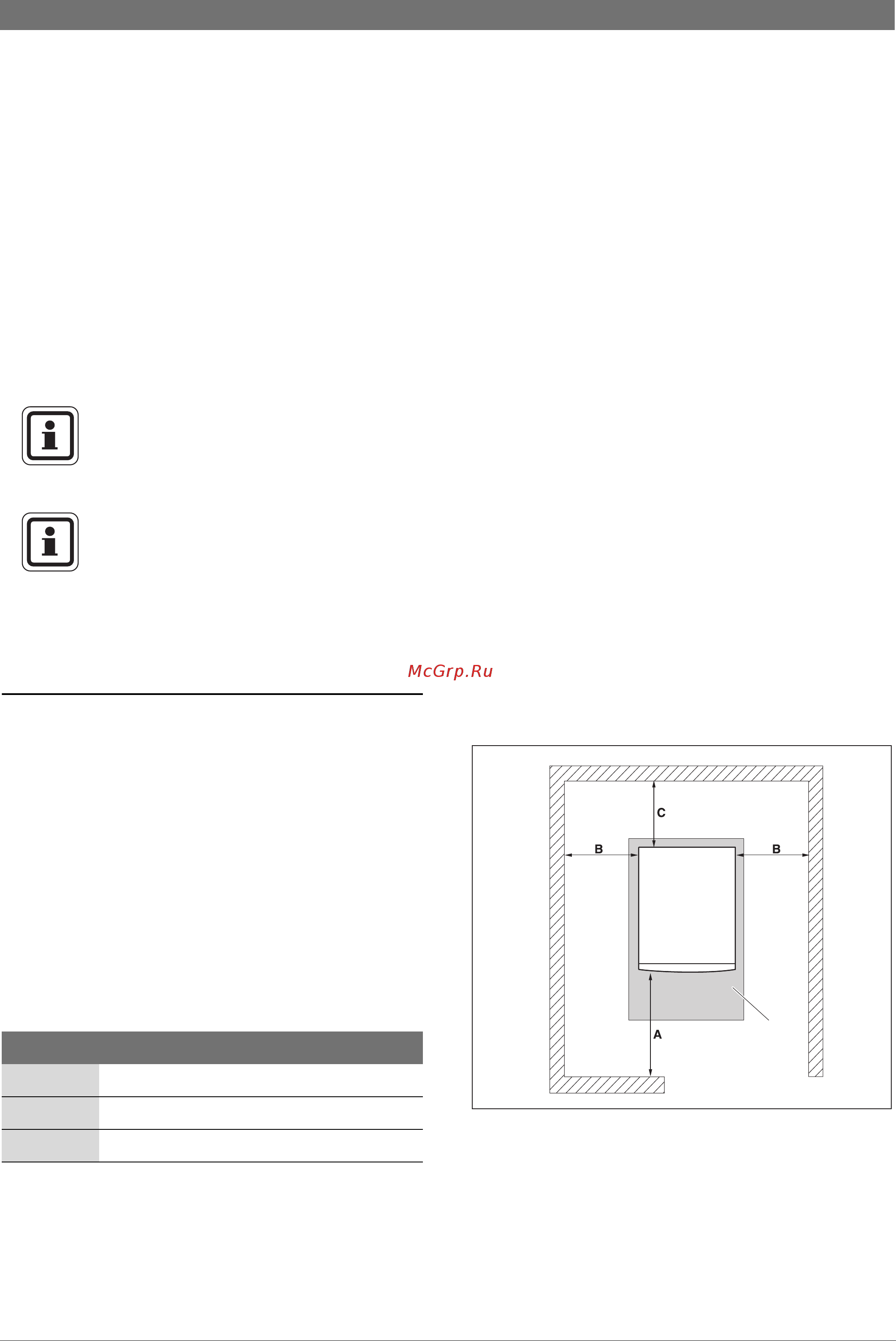

Рис. 6 Расстояния от стен в помещении установки
оборудования
1 фундамент или несгораемое основание
1
Размер Минимальные расстояния от стен
A 1000
B 600
C 600
Таб.5 Расстояния от стен (размеры в мм)
