6 | Описание котла RU
6 720 641 399 (2009/05)
2 Описание котла
Отопительный котел состоит из:
– регулятора горения
– заслонки первичного воздуха
– дверцы зольной камеры
– рычага встряхивания колосниковой решетки
– рычага загрузочной заслонки
– термоманометра
С помощью регулятора горения устанавливается
требуемая температура котловой воды и этим
ограничивается ее максимальное значение.
Заслонка первичного воздуха (связанная с регуля-
тором горения) регулирует подачу воздуха.
За дверцей зольника находится зольный
ящик.
Благодаря перемещениям рычага встряхивания
колосниковой решетки зола падает в зольный ящик.
Через загрузочную заслонку подается топливо.
В холодном состоянии через нее можно чистить
котел.
Термоманометр показывает температуру в отопи-
тельном котле и давление воды.
На рисунке показаны основные внутренние детали и
камеры котла.
Предохранительный теплообменник
Котел поставляется также с предохранительным
теплообменником (обозначение "WT"). При опас-
ности перегрева срабатывает термостатический
клапан, и через предохранительный теплообменник
подается охлаждающая вода. Из-за этого снижается
температура котловой воды.
Топливо
Основным топливом для отопительных котлов типов
S/SW 61 является бурый уголь - размер 20 – 40 мм, с
теплотворной способностью 16 МДж/кг и
влажностью до 28 %.
Отопительные котлы типов
S/SW 62 предназначены
для работы на дровах с теплотворной спо-
собностью 13 МДж/кг и влажностью до 20 %,
с максимальной длиной 330 и 500 мм и максималь-
ным диаметром 100 мм.
Возможно применение другого топлива, такого
как кокс, каменный уголь или брикеты (Î Таб.3,
стр.8). Условия эксплуатации и параметры котла
должны соответствовать применяемому топливу.

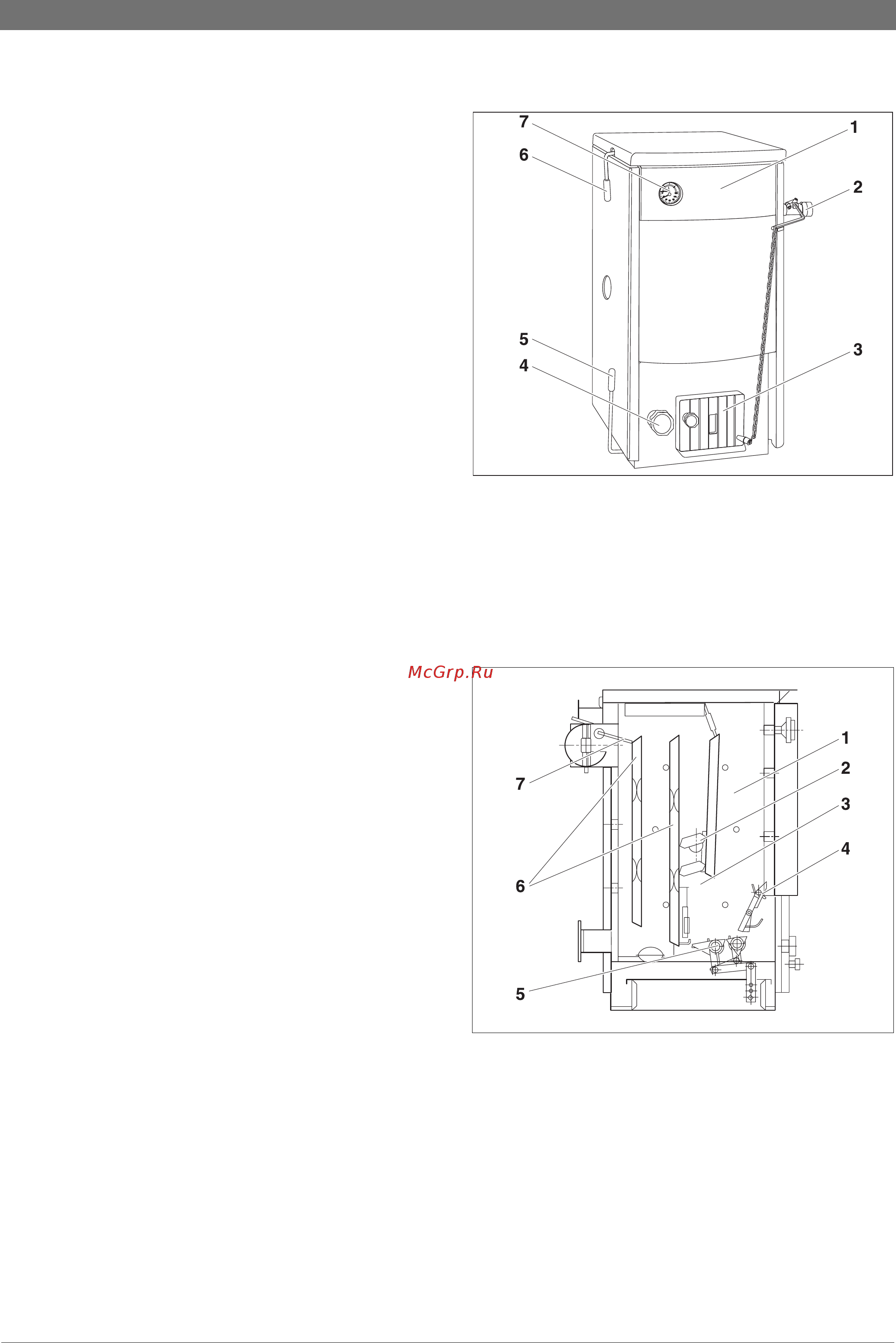

Рис. 1 K..-1 S61/S62, здесь тип 24
1 отопительный котел с обшивкой
2 регулятор горения
3 заслонка первичного воздуха
4 дверца зольной камеры
5 рычаг встряхивания колосниковой решетки
6 рычаг загрузочной заслонки
7 термоманометр
Рис. 2 Котел в разрезе, здесь тип 24
1 загрузочная камера
2 шамотные кирпичи
3 топочная камера
4 передняя решетка
5 встряхивающая колосниковая решетка
6 поверхности нагрева
7 растопочная заслонка
