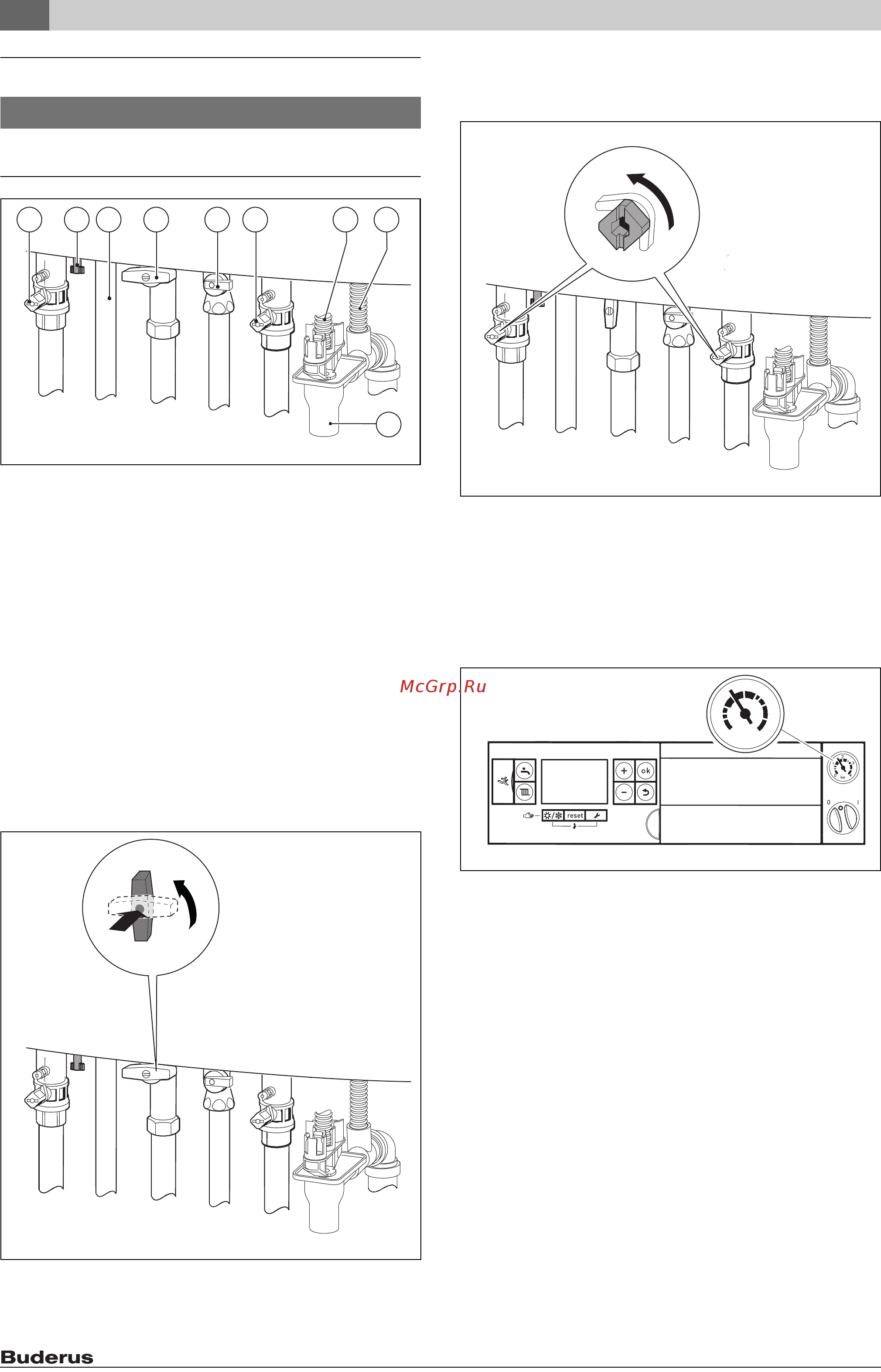

3 Подготовка к работе
Logamax plus – 6720844901 (2015/09)
6
3 Подготовка к работе
УВЕДОМЛЕНИЕ:
Inbetriebnahme ohne Wasser zerstört das Gerät!
▶ Gerät nur mit Wasser gefüllt betreiben.
Рис. 1 Gas- und wasserseitige Anschlüsse (Zubehör)
[1] Heizungsvorlaufhahn
[2] Fülleinrichtung (GB 172-..iK-Geräte)
[3] GB172-..i-Geräte: Speichervorlaufhahn,
GB172-..iK-Geräte: Warmwasserhahn
[4] Gashahn
[5] GB172-..i-Geräte: Speicherrücklaufhahn,
GB172-..iK-Geräte: Kaltwasserhahn
[6] Heizungsrücklaufhahn
[7] Schlauch vom Sicherheitsventil (Heizkreis)
[8] Kondensatschlauch
[9] Siphon
3.1 Открытие газового крана
1. Нажмите на ручку.
2. Поверните ручку влево до упора.
При открытом газовом кране ручка расположена по
направлению потока.
Рис. 2 Открытие газового крана
3.2 Открытие сервисных кранов
▶ Поверните четырёхгранник ключом так, чтобы шлиц совпадал с
направлением потока.
Рис. 3 Открытие сервисных кранов
3.3 Проверка рабочего давления при отоплении
Рабочее давление в нормальном режиме составляет от 1 до 2 бар.
Запросите оптимальное давление вашей отопительной системы у
специалистов.
▶ Определите давление по манометру.
▶ При низком давлении долейте воду.
Рис. 4 Манометр для контроля рабочего давления при открытой
крышке панели управления
3.4 Добавление воды в систему отопления
Долив воды в греющий контур в каждой отопительной системе
производится по-разному. Поэтому попросите специалиста
показать вам, как происходит заполнение системы водой.
Не допускается превышение максимального давления (3 бар), в т.ч.
при высокой температуре воды в системе отопления. Если это
значение выше, то открывается предохранительный клапан и
сбрасывает давление, пока оно не вернётся в допустимый диапазон.
0 010 005 872-001
1 2 3 4 5 6 7 8
9
0 010 006 199-001
1.
2.
0 010 006 201-001
0 010 006 202-001
1
0
2
3
4
bar
